CM602-L 维修手册 3.2 检查和对策 Pa ge 3- 42 3.2.5 SSR 准备错误 1. 确认 SSR 基板的状态 确认连接器的连接和基 板的设置状态。 若没发现异常，则可判 断为基板本身出现故障，请 与本公司联系。 卸下盖后的状态 SSR 基板 LED 圆圈部分的 LED 全部亮灯时，可判 断为基板出现故障或断线， 请与本公司联系。 LED9 LACH5 LILK O LPRST1 LPWON LED8 LY 2 …
CM602-L
维修手册
3.2
检查和对策
Page 3-41
(
图
1) (
图
2)
(
图
3)
[

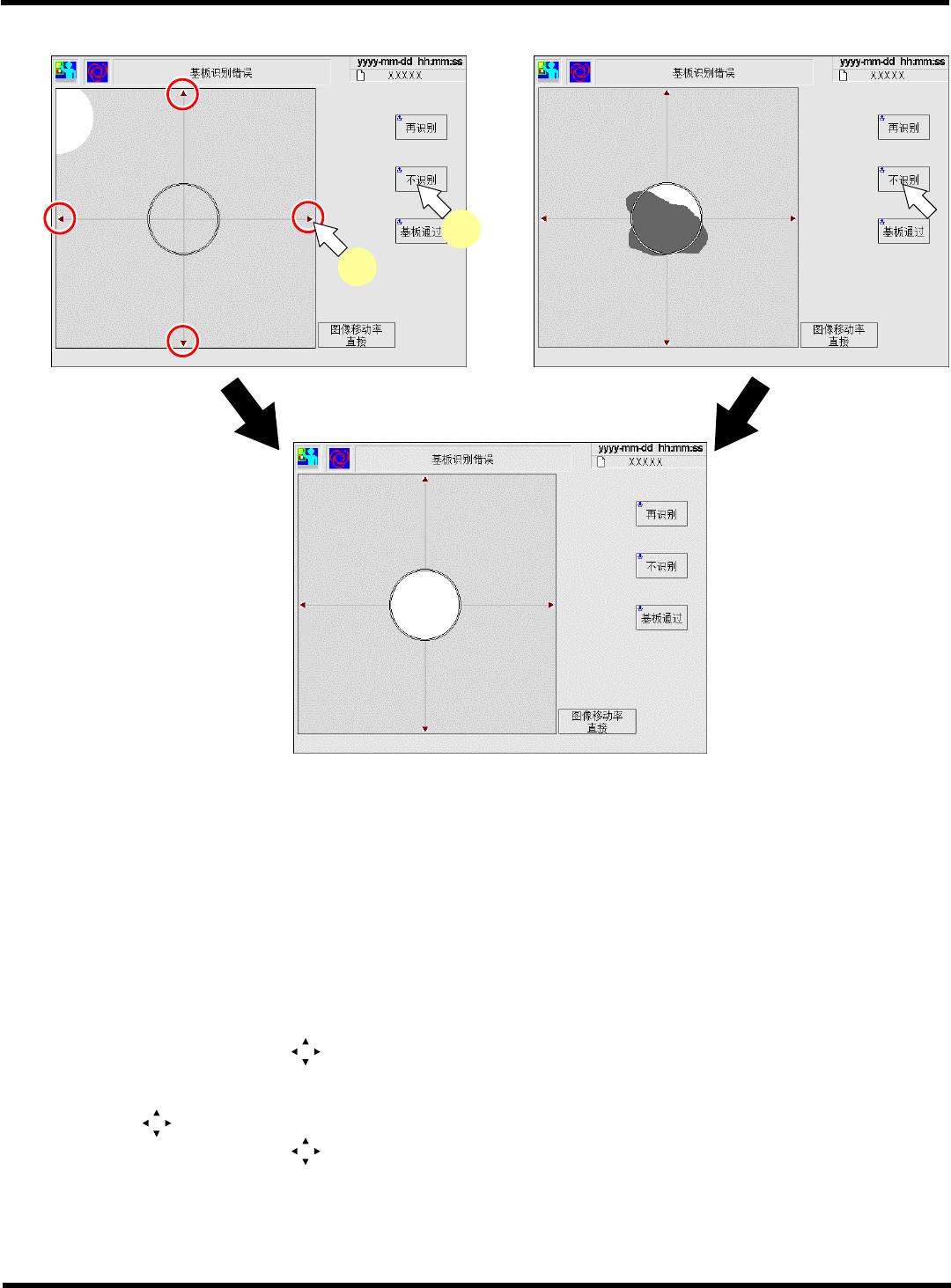

再识别
]
再次进行基板识别。
[
不识别
]
不经识别直接进入到下一个动作。
[
通过
]
自动运转时，通过识别错误基板。
[
图像移动率
]
设定按下按钮
时的一次移动量。
低
: 0.01 mm,
中
: 0.1 mm,
高
: 2.00 mm
[ (
红色箭头
) ]
把识别画面向
(
红色箭头
)
的方向移动。
EJM4A-Pr-0008
EJM4A-Pr-0007
EJM8A-C-MMC03-A01-00
EJM4A-Pr-0006
1
2
CM602-L
维修手册
3.2
检查和对策
Page 3-42
3.2.5 SSR
准备错误
1.
确认
SSR
基板的状态
确认连接器的连接和基板的设置状态。
若没发现异常，则可判断为基板本身出现故障，请与本公司联系。
卸下盖后的状态
SSR
基板
LED
圆圈部分的
LED
全部亮灯时，可判断为基板出现故障或断线，请与本公司联系。
LED9
LACH5
LILKO
LPRST1
LPWON
LED8
LY 2
LCOVS
LCOV∗
6 5 4 3 2 1
4Z4C-406E
EJM8A-C-MMC03-A01-00
EJM4A-AA01
4Z4C-405E
CM602-L
维修手册
3.2
检查和对策
Page 3-43
3.2.6
驱动器错误
∗
驱动器发生错误时，显示此错误。
1.
确认驱动器显示屏
在有错误发生的轴的驱动器显示屏上有
7
段
LED
，可显示错误代码。请确认错误代码，并请参照
各驱动器错误的详细内容
(
下一页以后的
“
驱动器错误一览表
”)
。若进行处理后，仍旧显示错误，
请与本公司联系。
驱动器显示屏
A
工作台前侧
1
轴
: X
2
轴
: Y
A
工作台后侧
3
轴
: X
4
轴
: Y
B
工作台前侧
5
轴
: X
6
轴
: Y
B
工作台后侧
7
轴
: X
8
轴
: Y
EJM8A-C-MMC03-A01-00
EJM4A-151E
状况显示灯
(3
段信号塔
)
EJM4A-AA01
EJM4A-AB01
EJM4
A
-063P
443C-330E
