CM602-L 维修手册 47 关于部品厚度传感器 ( 选购件 ) 的使用 部品厚度传感器 ( 选购件 ) 是激光安全规格的等级 1 (IEC6082 5-1) 的水准，基本上在正常使用状 态下是 安全的。但是，在维修 或操作时，请勿直视激光光 束。 2. 部品厚度传感器 (8 吸嘴用选购件 ) 部品厚度传感器 (8 吸嘴用选购件 ) 可安装在本机的前 面和后面。 激光元素最大输出功率 为 0.35 mW 。虽然传感器吸头采用即使作业者…

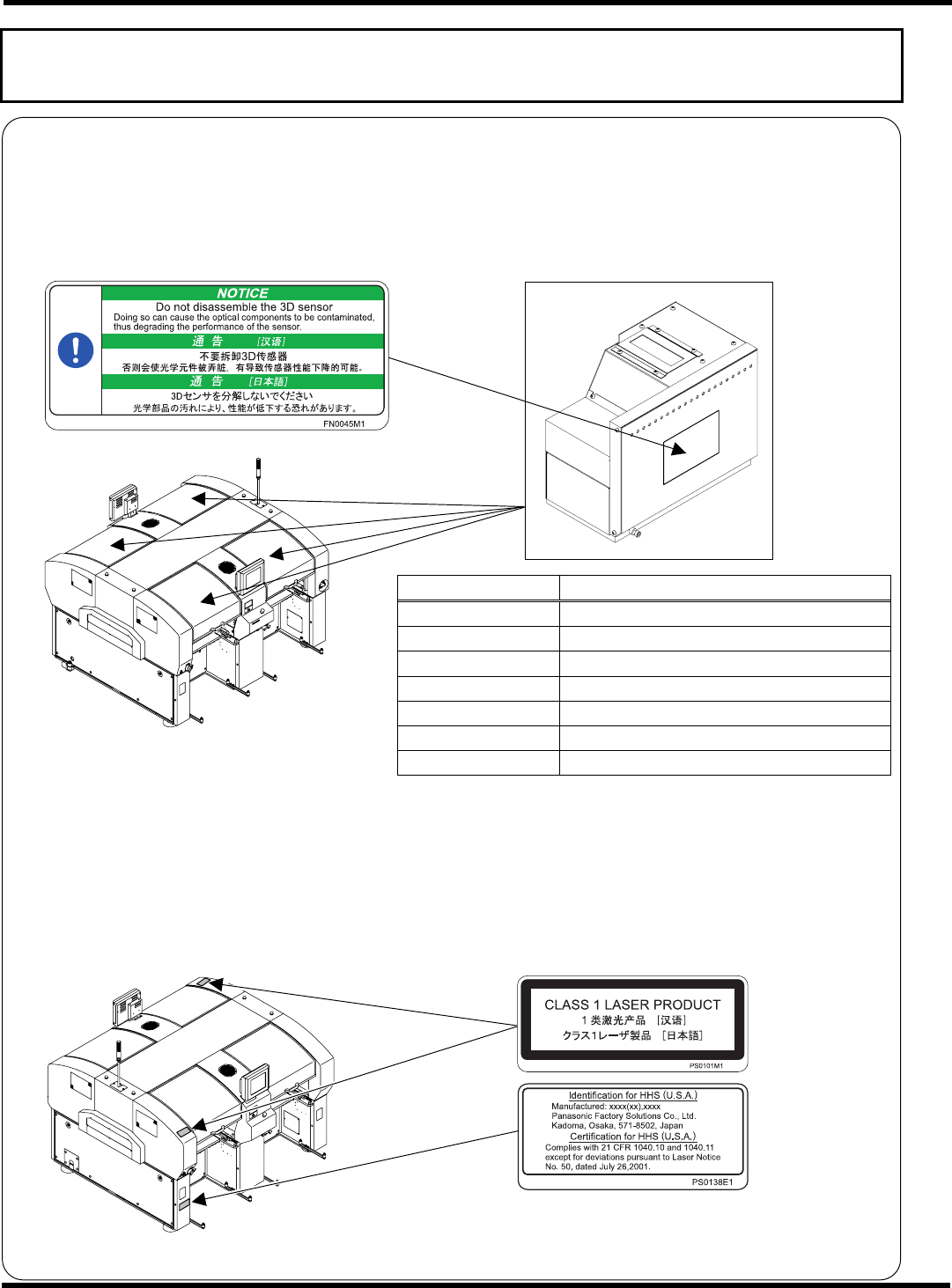

CM602-L
维修手册
46
关于部品厚度传感器
(
选购件
)
的使用
部品厚度传感器
(
选购件
)
是激光安全规格的等级
1 (IEC60825-1)
的水准，基本上在正常使用状态下是
安全的。但是，在维修或操作时，请勿直视激光光束。
1.
部品厚度传感器
(12
吸嘴用选购件
)
部品厚度传感器
(12
吸嘴用选购件
)
可安装在本机的前面和后面。
激光元素最大输出功率为
0.35 mW
。虽然传感器吸头采用即使作业者打开其盖子也不会被激光直接照射
的构造，但是为了安全请绝对不要打开传感器吸头的盖子。
项目
激光规格
制造
松下生产科技株式会社
型号
N610024026AB
波长
655 nm
输出功率
0.350 mW
等级
等级
1
放出持续时间 在电源
ON
时为常时
安装位置
请参照左图
限制条件
IEC60825-1 2001
在本机上所贴附的激光等级标签
在设置有部品厚度传感器
(12
吸嘴用选购件
)
的机器上贴有以下标签。
EJM8A-C-XXC00-A04-00
EJM4A-AA01
EJM4A-AA01
EJM8A-109E
CM602-L
维修手册
47
关于部品厚度传感器
(
选购件
)
的使用
部品厚度传感器
(
选购件
)
是激光安全规格的等级
1 (IEC60825-1)
的水准，基本上在正常使用状态下是
安全的。但是，在维修或操作时，请勿直视激光光束。
2.
部品厚度传感器
(8
吸嘴用选购件
)
部品厚度传感器
(8
吸嘴用选购件
)
可安装在本机的前面和后面。
激光元素最大输出功率为
0.35 mW
。虽然传感器吸头采用即使作业者打开其盖子也不会被激光直接照射
的构造，但是为了安全请绝对不要打开传感器吸头的盖子。
项目
激光规格
制造
松下生产科技株式会社
型号
N610016841AA
波长
655 nm
输出功率
0.350 mW
等级
等级
1
放出持续时间 在电源
ON
时为常时
安装位置
请参照左图
限制条件
IEC60825-1 2001
在本机上所贴附的激光等级标签
在设置有部品厚度传感器
(8
吸嘴用选购件
)
的机器上贴有以下标签。
EJM8A-C-XXC00-A04-00
EJM4A-AA01
EJM8A-110E
EJM4A-AA01
CM602-L
维修手册
48
关于
3D
传感器
(
选购件
)
的使用方法
3D
传感器可安装在机器的所有工作台上。本装置为选购件。
用于
3D
传感器的激光元素最大输出功率为
4.32 mW
。
由于内部的光学元件弄脏，有可能引起性能降低，请绝对不要打开盖。
发生事故时，请与本公司联系。
3D
传感器规格
(
单体
)
项目
激光规格
制造
松下生产科技株式会社
型号
N610015359AA
波长
775 ~ 800 nm
输出
4.32 mW (
最大
)
等级
等级
3B
检测方式
每个
250
µ
s
的扫描
安装位置
参照左图
本机的激光等级规格
本机虽然装有激光等级为
3B
的
3D
传感器装置，但由于有安全盖的安全开关
(
联锁
)
和激光遮光纸，在构
造上操作员不会被激光直接照射，因此本机属于等级
1
的激光产品。
贴在本机的激光等级标牌
有设置
3D
传感器
(
选购件
)
的机器上贴有如下图所示的标牌。
EJM8A-C-XXC00-A04-00
EJM4A-AA01
EJM4A-AB01
