CM602-L 安装手册 6 EJM8A-C-BPC00-A01-00 关于说明书的内容 使用说明书的构成 本机附带下述 6 册说明书。 说明书的内容根据作业目的分为 5 种。 请根据目的进行使用。 并且，本机所在的生产线上的生产数 据的程序编辑工作在数据编制支 援系统 ( 以后记载为 PT) 中 进行。 请使用 PT 附带的使用说明书。 手册种类 说明 操作手册 本手册是为操作人员和工程师编写的 ，对本机的操作方法、注意事项 、及…
CM602-L
安装手册
EJM8A-C-BPC00-A01-00 5
规格
项目
规格
控制方式
微机方式
外部存储器
在
PT
∗
4
管理数据。
每组数据需要约
1MB
。
(
对每
1
枚
3.5
型
2HD
软盘需要
1
品种
)
程序数据
∗
1
点数
Max. 10000
点
机器主机
正常使用电源
: 3
相
AC 200 V/ 220 V
±
10 V
、
3
相
AC 380 V/ 400 V/ 420 V/ 480 V
±
20 V
频率
: 50/60 Hz
电源
HUB
用电源
∗
3
单相
AC 100 V ~ AC 240 V
频率
: 50/60 Hz
机器主机
4.0 kVA
额定容量
HUB
用电源
∗
3
140 VA
供给气压
0.49 MPa ~ 0.78 MPa (
运转空气压力为
0.49 MPa ~ 0.54 MPa)
供给空气量
170 L/min (A.N.R.)
外形尺寸
2350 mm (W)
×
2690 mm (D)
×
1430 mm (H)
(
不含
3
段信号塔和彩色接触面板
)
主机质量
3400
kg
(
标准构成不含整体交换台车
140
kg
)
质量
∗
2
整体交换台车质量
140
kg
(
每
1
台
)
直接托盘供料器
质量
195
kg
(
每
1
台
)
标准构成质量
3960
kg
(1
台主机、
4
台整体交换台车
)
环境条件
温度
: 10
°
C ~ 35
°
C
湿度
: 25% RH ~ 75% RH (
但水汽不凝结
)
搬运和放置条件
温度
:
−
20
°
C ~ 60
°
C
湿度
: 75% RH
以下
(
但水汽不凝结
)
高度
从海拔
0 m
至
1000 m
以下
噪音
< 70 dB (A)
∗
1:
用
PT
编制数据。本机只能修正一部分数据。
∗
2:
主机质量不包括选购件部分。
∗
3: HUB
用电源为选购件。即使主电源为
OFF (O)
也要和
PT
进行通信时，需要该电源。
∗
4:
对
PT (
数据编制支援系统
)
生产数据进行编制，并管理。
CM602-L
安装手册
6 EJM8A-C-BPC00-A01-00
关于说明书的内容
使用说明书的构成
本机附带下述
6
册说明书。
说明书的内容根据作业目的分为
5
种。
请根据目的进行使用。
并且，本机所在的生产线上的生产数据的程序编辑工作在数据编制支援系统
(
以后记载为
PT)
中
进行。
请使用
PT
附带的使用说明书。
手册种类
说明
操作手册
本手册是为操作人员和工程师编写的，对本机的操作方法、注意事项、及其
他事先要了解的事项进行了归纳。
维修手册
(1/2), (2/2)
本手册是为维修人员编写的，对简单的检查、调整和易耗品的更换进行了说
明。
同时对故障的处理方法也进行了说明。
程序手册
本手册是为编辑生产线上生产数据的工程师编写的，对生产数据的修正、生
产数据的管理进行了说明。
同时对识别装置的错误信息也进行了说明。
参考手册
本手册对机器功能、操作方法进行了说明。
安装手册
本手册对设置方法进行了说明。
∗
关于
CM602-L
的选购件规格梭式托盘供料器，请与本机手册一起参照另附的梭式托盘供料器使
用说明书。
∗
关于
CM602-L
的选购件规格直接托盘供料器，请与本机手册一起参照另附的直接托盘供料器使
用说明书。
CM602-L
安装手册
EJM8A-C-BPC00-A01-00 7

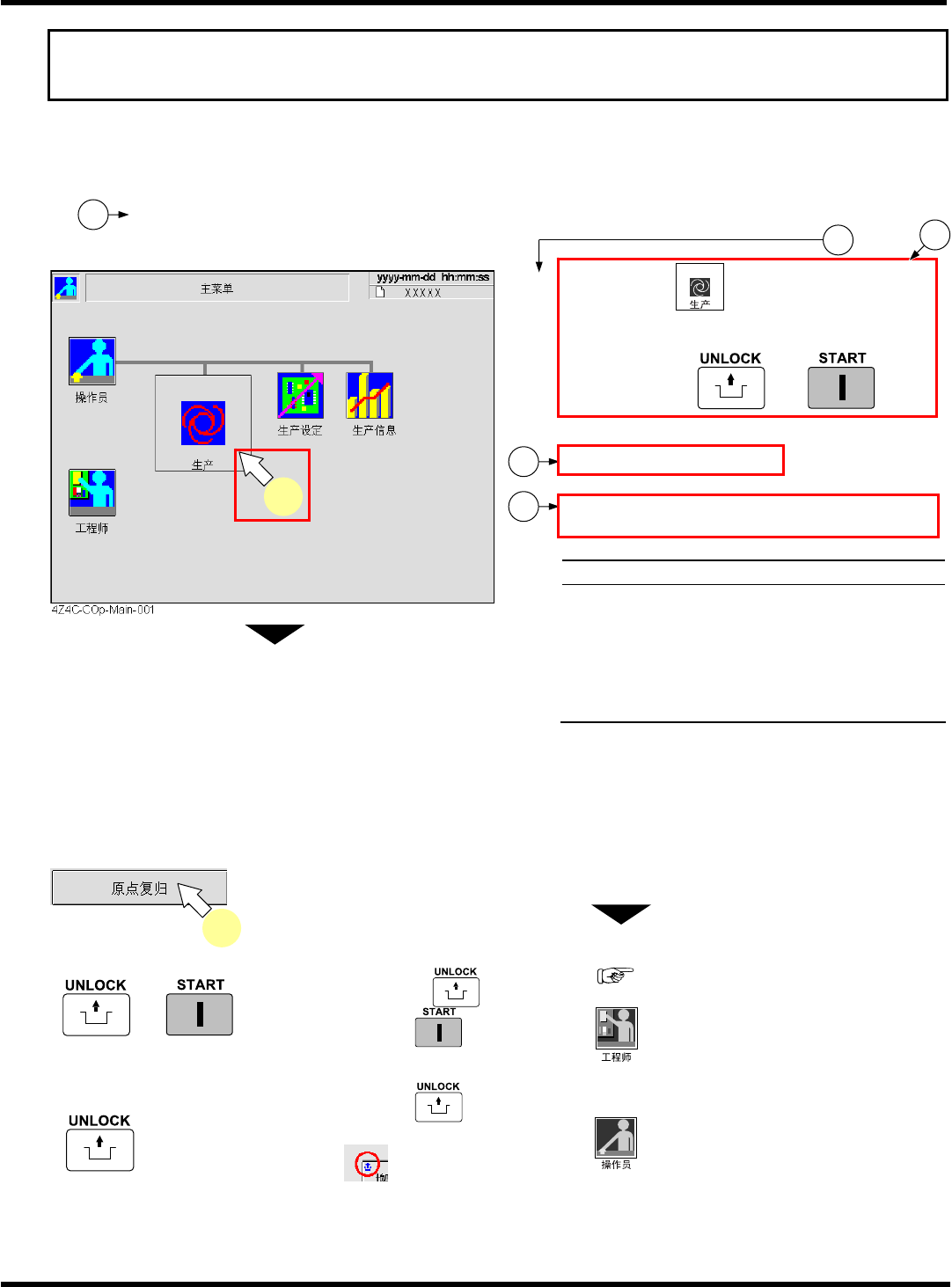

关于正文中表示方法
操作说明的阅读方法
每页或许多少有些差异，但基本上均按下述构成进行说明。
1.1.1
开始操作
1.
按主菜单的
。
2.
按操作面板的
→
。
•
开始自我诊断。
∗
伺服开关处于
OFF (O)
时，请使其切换为
ON ( I )
。
说明
c
标题
d
操作步骤编号
与画面上红框的箭头号码相对应。
e
实际操作
f
记述由于进行操作而出现的现象。
g
记述操作的补足说明。
本书中使用的记号
在本书中，使用下述记号进行说明。
:
表示按彩色接触面板的按钮。
:
表示操作的流程。
:
表示参照项目。
→
:
表示按住操作面板的
键，
2
秒以
内再按操作面板的
。
:
表示工程师进行的操作。
+
[ A ]
:
表示按操作面板的
键的同时再
按接触面板的
[A]
。
在左上以
的方式显示进行此操
作的按钮。
:
表示操作员进行的操作。
2
4
1
1
3
5
1
