CM602-L 维修手册 1.1 维护的概要 Page 1-21 < 高速吸头 (12 吸嘴 )> 1. 移载吸头 2. 吸嘴 ( 选购件 ) 0EJM4A-152E 空气路径 EJM4A-077P 吸嘴锥形面 吸嘴尖端部 吸嘴内部 吸嘴反射板 EJM8A-C-MMC01-A01-00
CM602-L
维修手册
1.1
维护的概要
Page 1-20
8.
线路照相机
9.
切割装置
10.
基板弯曲传感器
(
选购件
)
限于高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴
)
对应。
4Z4C-440P
切刀驱动部
4Z4C-414P
透镜玻璃罩
玻璃罩
遮光板
EJM8A-107E
EJM8A-106E
传感器透镜
EJM8A-C-MMC01-A01-00
CM602-L
维修手册
1.1
维护的概要
Page 1-21
<

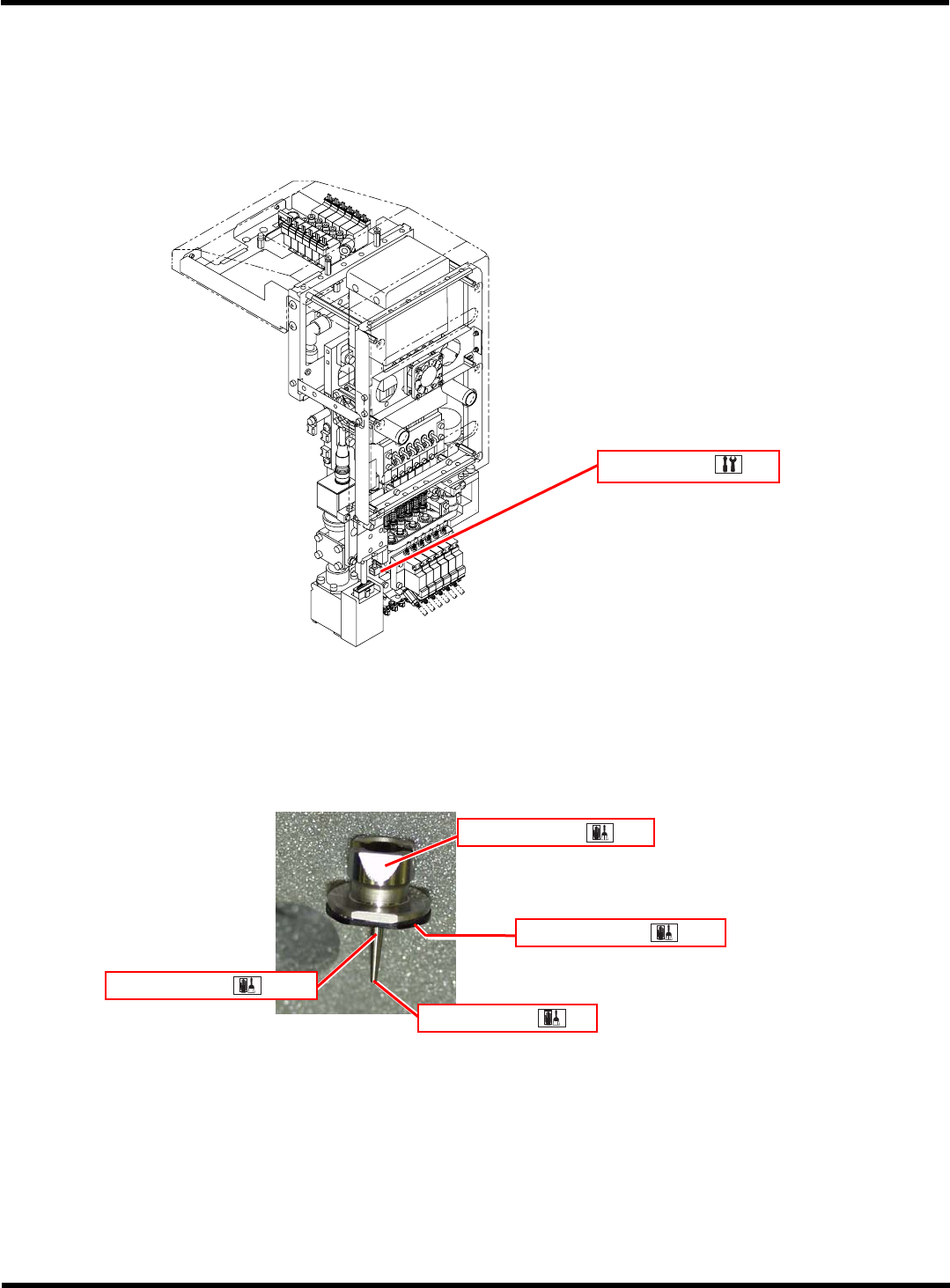

高速吸头
(12
吸嘴
)>
1.
移载吸头
2.
吸嘴
(
选购件
)
0EJM4A-152E
空气路径
EJM4A-077P
吸嘴锥形面
吸嘴尖端部
吸嘴内部
吸嘴反射板
EJM8A-C-MMC01-A01-00
CM602-L
维修手册
1.1
维护的概要
Page 1-22
3.
吸嘴座
4.
吸嘴交换器
(
选购件
)
5.
部品厚度传感器
(12
吸嘴用选购件
)
EJM8A-C-MMC01-A01-01
EJM4A-074P
夹具爪压紧用弹簧
夹具爪
内外周边部位
吸嘴缓冲用弹簧
锥形面
EJM4A-072P
吸嘴反射板接触面
EJM8A-004P
投光部、受光部玻璃
