CM602-L
维修手册
1.2
检查时经常进行的作业
Page 1-32

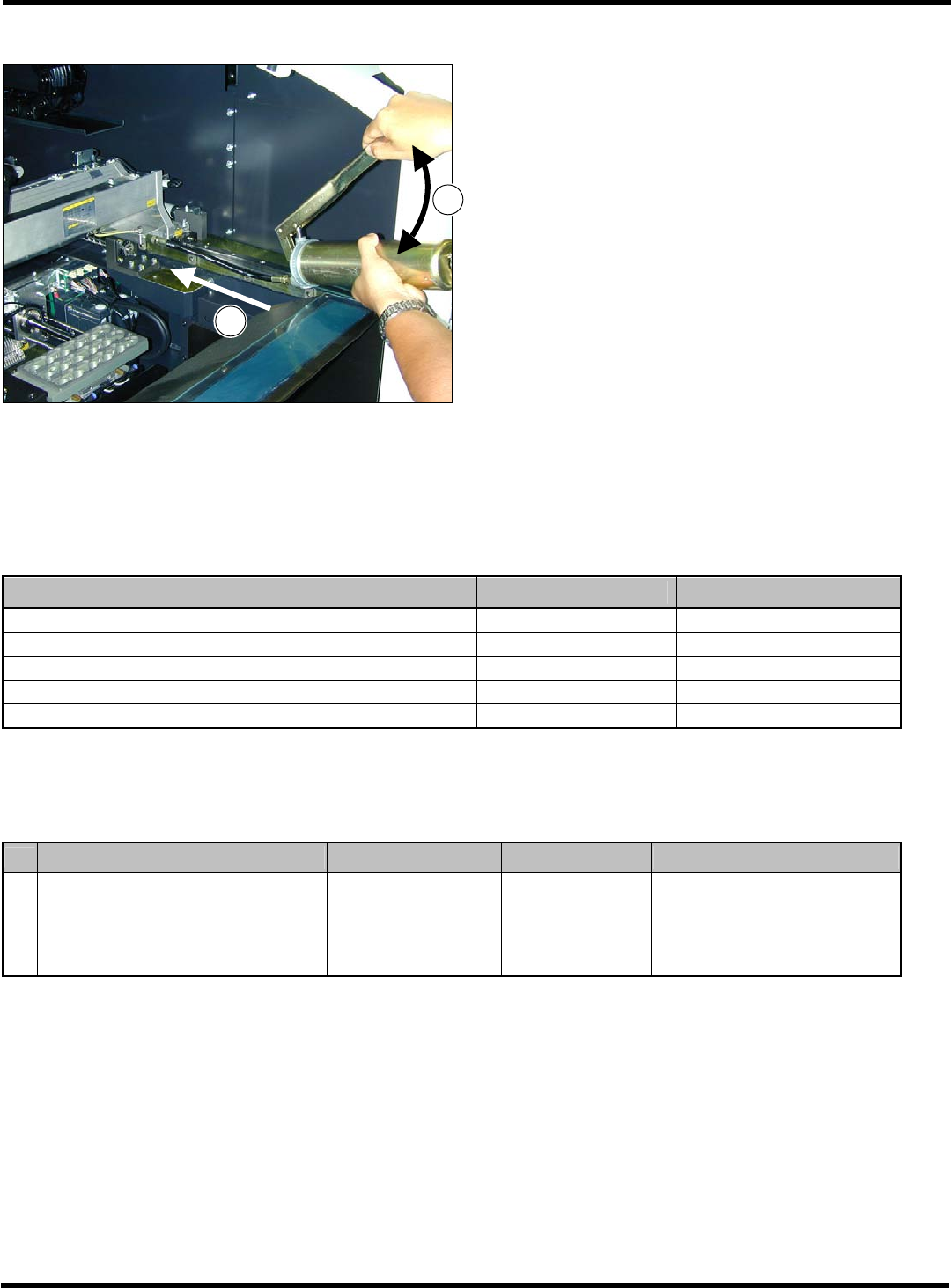

润滑脂枪的使用方法
1.
将喷嘴尖端压到润滑脂注入口。
2.
上下压动手柄若干次。
∗
操作拉杆时必须完全拉到全开或全闭之位置。
否则，无法吸收润滑脂筒内的润滑脂。
3.
将喷嘴从润滑脂注入口卸下。
∗
润滑脂溢出时，一定要用棉纱等擦试干净。
∗
照片显示的是润滑脂枪的使用方法。
照片与
CM602-L
不同。
① 润滑脂注入口对每一处注油位置的标准注油量
此表格的数值使用
KH-35 manufactured by Yamada Corporation
时的数值。
注油位置
手柄操作次数
(
次
)
容量
(cm
3
)
Y
轴线性轴承
2 (5
处
) 1.8 (
对
1
处
)
X
轴线性轴承
2 (5
处
) 1.8 (
对
1
处
)
切割装置
1 0.9
基板宽度调整滚珠丝杠
1 0.9
Z
轴滚珠丝杠
(
仅限于多功能吸头
)
1 0.9
使用润滑脂一览
No.
主要注油位置
润滑脂种类
指定润滑脂名称
生产商
1
XY
装置
(
线性轴承
)
润滑脂
MP
润滑脂
2S
松下生产科技株式会社
2
移载吸头
(
轴承
)
真空用氟性润滑脂
Barrierta IEL/V
NOK KLUEBER (
株
)
∗
关于润滑脂的注意事项，请参照附录
1.
的
“
产品安全数据表
”
。
4Z4C-443P
2
1
EJM8A-C-MMC01-A02-00
CM602-L
维修手册
1.2
检查时经常进行的作业
Page 1-33

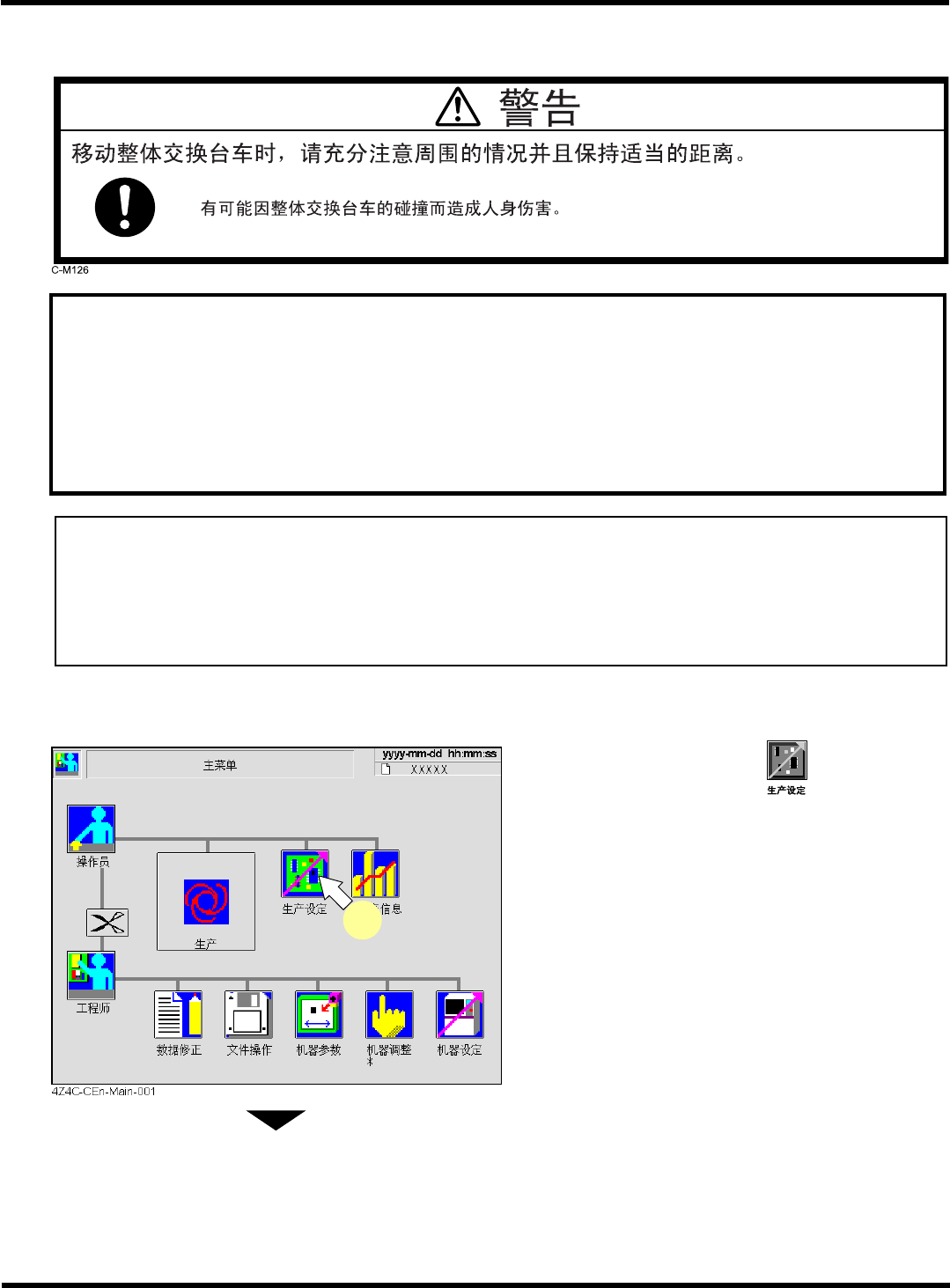

1.2.2
整体交换台车的拆卸和安装
要求
•
该维护作业，应在电源开关以及伺服开关处于
ON ( I )
的状态下进行。在吸头的动
作范围内进行作业时，请务必打开安全盖。
(
当打开安全盖时，将会切断向
XY
电机的供电，以确保作业时的安全。
)
•
进行整体交换台车的安装、卸下以及搬送作业时，有可能因碰撞而导致整体交换台
车及供料器的破损，因此请边确认前后左右的位置边进行作业。
通知
在
21 mm
对应的切割装置所设定的场所，请务必安装带有
21 mm
对应的整体交换台
车装置的整体交换台车。不可安装标准的整体交换台车。但是带有
21 mm
对应的整体
交换台车装置的整体交换台车安装在标准切割装置的场所时可以进行生产。
(
此时，元
件的最大高度为
13 mm)
拆卸步骤
1.
按
<
主菜单
>
画面上的
。
•
生产设定的菜单画面将被显示。
下一页
EJM8A-C-MMC01-A02-00
1
CM602-L
维修手册
1.2
检查时经常进行的作业
Page 1-34

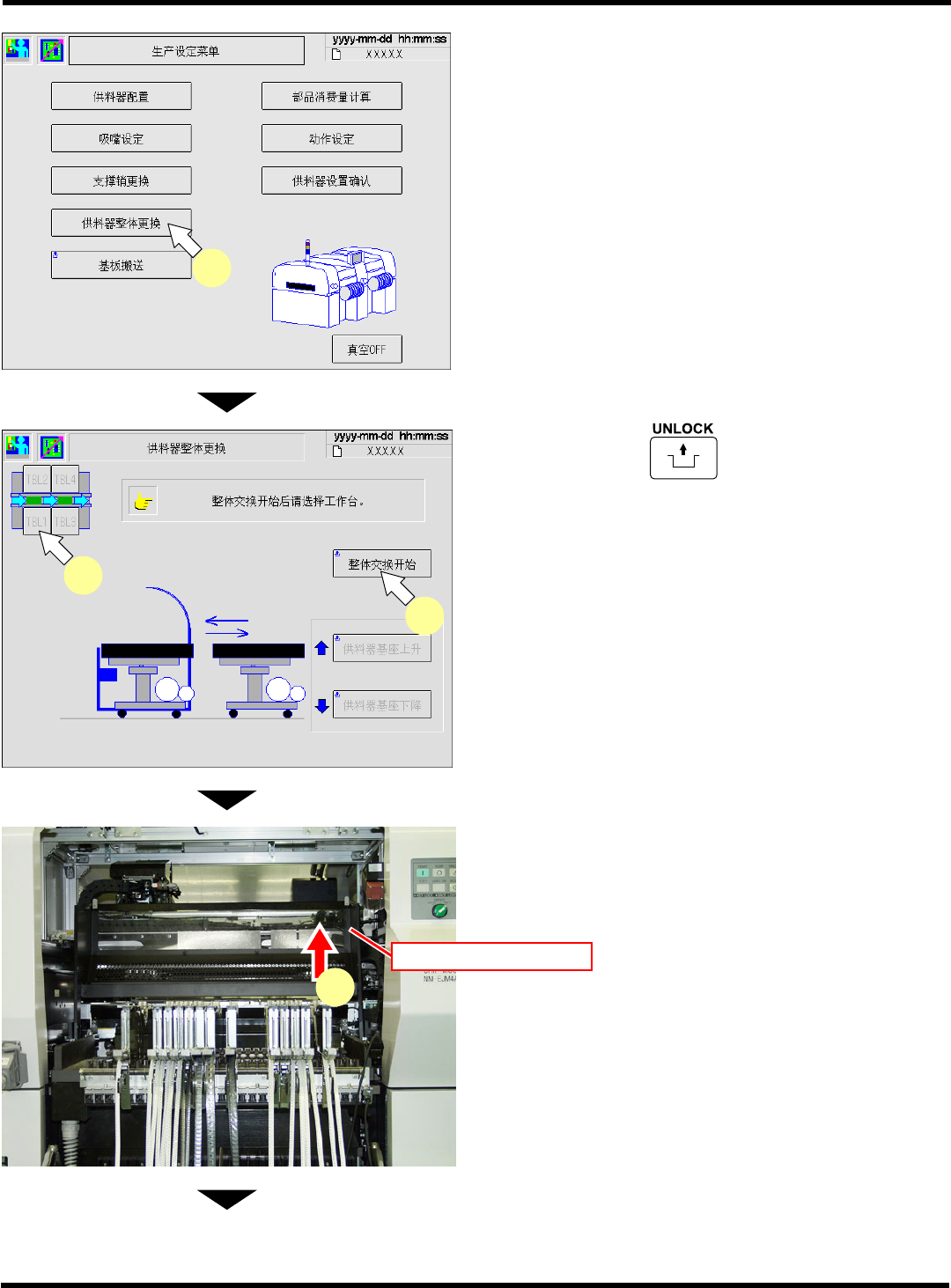

2.
按
[
供料器整体更换
]
。
•
吸头退避。
3.
按操作面板的
+
[
整体交换开
始
]
。
4.
选择要进行作业的工作台。
5.
打开安全盖。
6.
打开供料器工作台盖。
下一页
EJM8A-C-MMC01-A02-00
EJM4A-Pc-Menu-0001
2
EJM8A-Pc-0030
4
3
EJM4A-058P
6
供料器工作台盖
