3.3.2 Dimensiuni
3.3.2.1 Dimensiunile automatului X4I
3
3

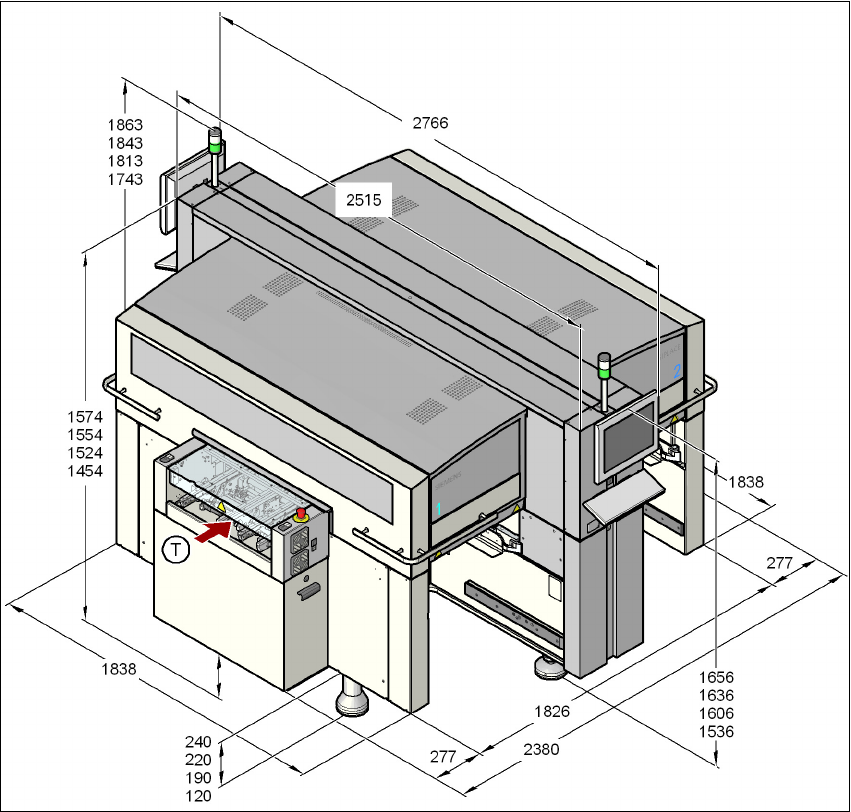

Fig. 3.3 - 1 Dimensiunile automatului X4I (maşina de bază) în milimetri
(T) Direcţia de transport a plăcilor cu circuite
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Dimensiuni şi greutate Începând cu versiunea software SR.70x.xx Ediţia 01/2011
110
3.3.2.2 Dimensiunile automatului X4
3
3
3
3

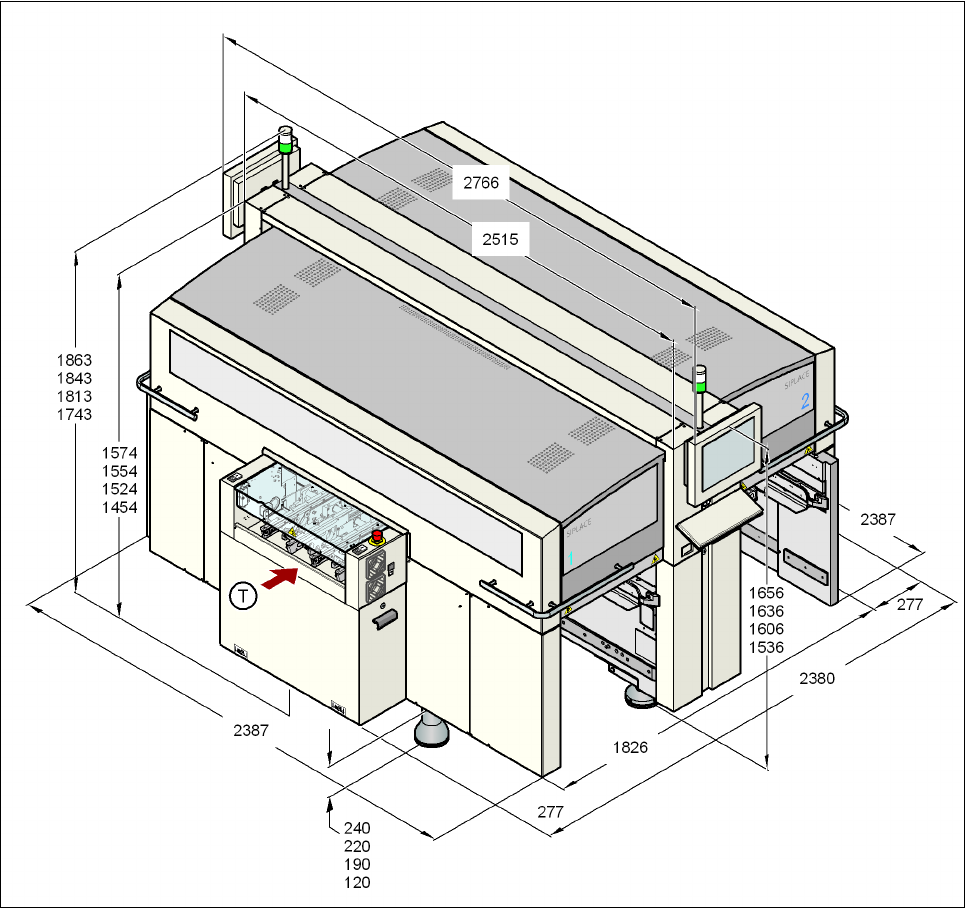

Fig. 3.3 - 2 Dimensiunile automatului X4 (maşina de bază) în milimetri
3
(T) Direcţia de transport a plăcilor cu circuite
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Dimensiuni şi greutate
111
3.3.2.3 Dimensiunile automatului X3
3
3
3
3
Fig. 3.3 - 3 Dimensiunile automatului X3 (maşina de bază) în milimetri
3
(T) Direcţia de transport a plăcilor cu circuite
