Instruc ţ iuni de utilizare SIPLACE Seria X Datele tehnice ale automatului Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 Dimensiuni ş i greutate 113 3.3.3 În ă l ţ imea capotei de protec ţ ie ridicate 3 3 3 3…
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Dimensiuni şi greutate Începând cu versiunea software SR.70x.xx Ediţia 01/2011
112
3.3.2.4 Dimensiunile automatului X2
3
3
3
3
3
Fig. 3.3 - 4 Dimensiunile automatului X2 (maşina de bază) în milimetri
(T) Direcţia de transport a plăcilor cu circuite
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Dimensiuni şi greutate
113
3.3.3 Înălţimea capotei de protecţie ridicate
3
3
3
3
Fig. 3.3 - 5 Înălţimea capotei de protecţie ridicate - dimensiuni în milimetri
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Dimensiuni şi greutate Începând cu versiunea software SR.70x.xx Ediţia 01/2011
114

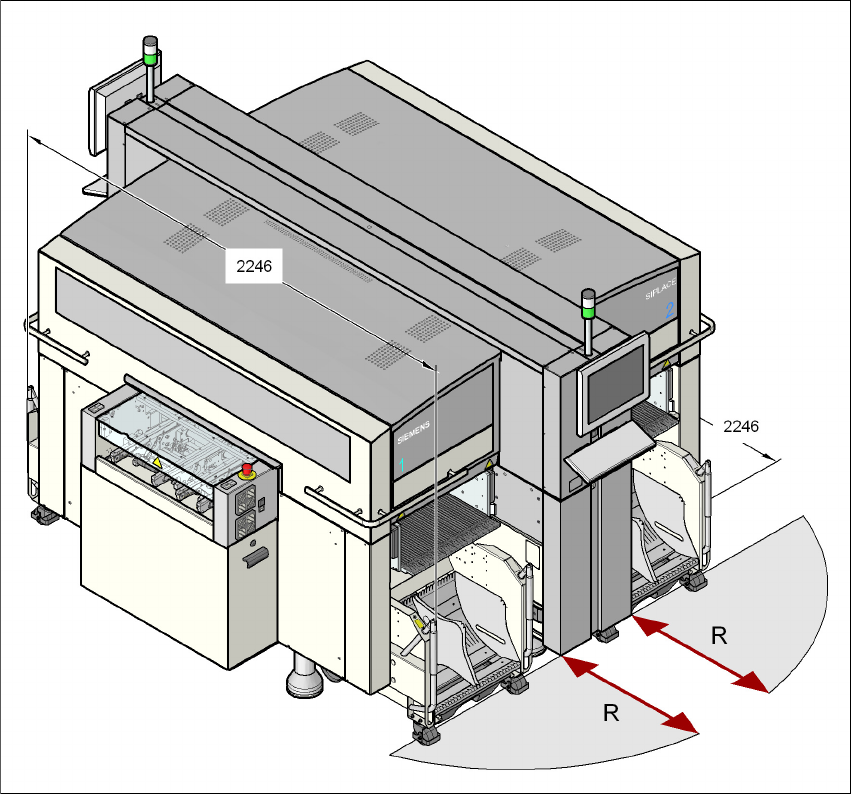

3.3.4 Distanţa de manevră a căruciorului cu componente
3.3.4.1 Distanţa de manevră a căruciorului cu componente la automatul X4I
3
3
Fig. 3.3 - 6 Distanţa de manevră a căruciorului cu componente la automatul X4I
Distanţa de manevră R a căruciorului cu componente la automatul X4 este de:
– 600 mm cu mânerele rabatate în jos
– 900 mm cu mânerele rabatate în sus
3
