Datele tehnice ale automatului Instruc ţ iuni de utilizare SIPLACE Seria X Dimensiuni ş i greutate Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 116 3.3.4.3 Dist an ţ a de manevr ă a c ă ruciorului cu compone…
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Dimensiuni şi greutate
115
3.3.4.2 Distanţa de manevră a căruciorului cu componente la automatul X4
3
3

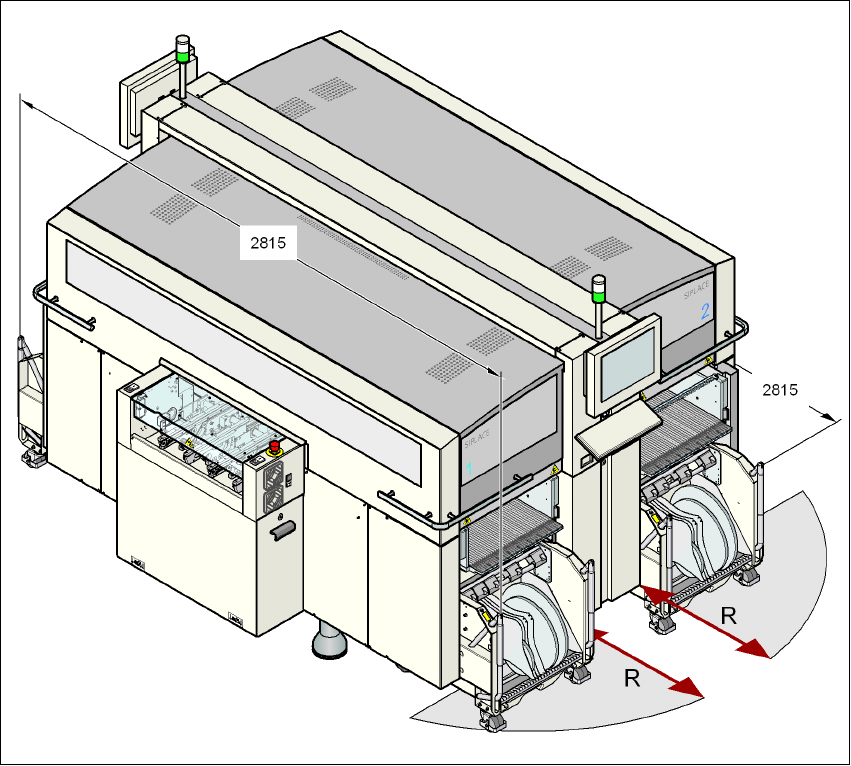

Fig. 3.3 - 7 Distanţa de manevră a căruciorului cu componente la automatul X4
Distanţa de manevră R a căruciorului cu componente la automatul X4 este de:
– 750 mm cu mânerele rabatate în jos
– 1050 mm cu mânerele rabatate în sus
3
3
3
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Dimensiuni şi greutate Începând cu versiunea software SR.70x.xx Ediţia 01/2011
116
3.3.4.3 Distanţa de manevră a căruciorului cu componente la automatul X3
3
3
Fig. 3.3 - 8 Distanţa de manevră a căruciorului cu componente la automatul X3
Distanţa de manevră R a căruciorului cu componente la automatul X3 este de:
–la locaţiile 1, 3 şi 4
750 mm cu mânerele rabatate în jos, respectiv
1050 mm cu mânerele rabatate în sus,
–la locaţia 2
600 mm cu mânerele rabatate în jos, respectiv
900 mm cu mânerele rabatate în sus.
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Dimensiuni şi greutate
117
3.3.4.4 Distanţa de manevră a căruciorului cu componente la automatul X2
3
3

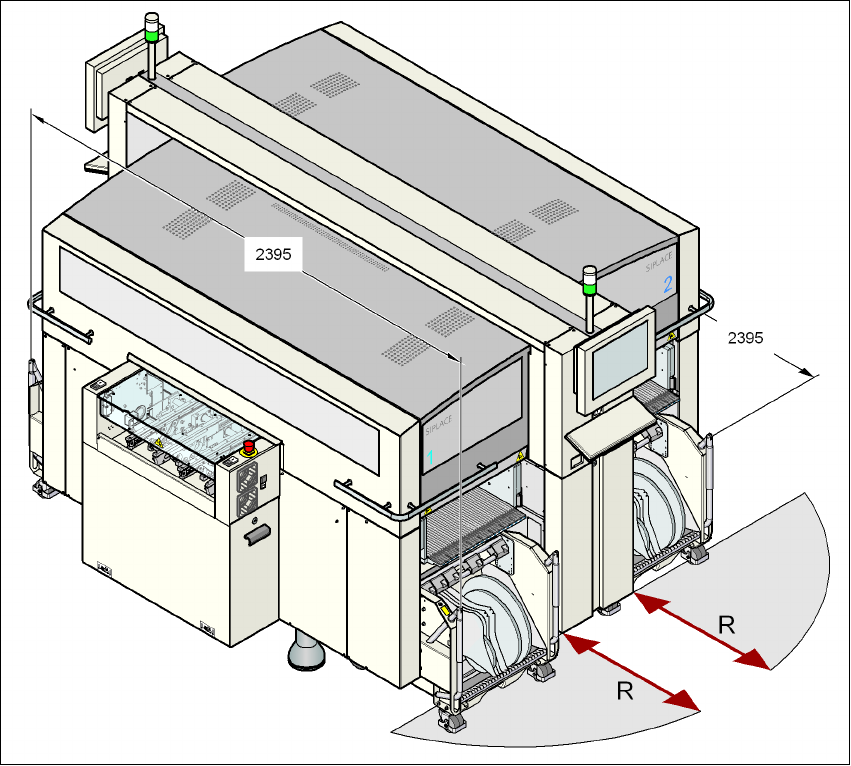

Fig. 3.3 - 9 Distanţa de manevră a căruciorului cu componente la automatul X2
Distanţa de manevră R a căruciorului cu componente la automatul X2 este de:
–la locaţiile 2 şi 4
600 mm cu mânerele rabatate în jos, respectiv
900 mm cu mânerele rabatate în sus,
–la locaţiile 1 şi 3
750 mm cu mânerele rabatate în jos, respectiv
1050 mm cu mânerele rabatate în sus.
