Instruc ţ iuni de utilizare SIPLACE Seria X Datele tehnice ale automatului Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 Dimensiuni ş i greutate 117 3.3.4.4 Dist an ţ a de manevr ă a c ă ruciorului cu compone…
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Dimensiuni şi greutate Începând cu versiunea software SR.70x.xx Ediţia 01/2011
116
3.3.4.3 Distanţa de manevră a căruciorului cu componente la automatul X3
3
3
Fig. 3.3 - 8 Distanţa de manevră a căruciorului cu componente la automatul X3
Distanţa de manevră R a căruciorului cu componente la automatul X3 este de:
–la locaţiile 1, 3 şi 4
750 mm cu mânerele rabatate în jos, respectiv
1050 mm cu mânerele rabatate în sus,
–la locaţia 2
600 mm cu mânerele rabatate în jos, respectiv
900 mm cu mânerele rabatate în sus.
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Dimensiuni şi greutate
117
3.3.4.4 Distanţa de manevră a căruciorului cu componente la automatul X2
3
3
Fig. 3.3 - 9 Distanţa de manevră a căruciorului cu componente la automatul X2
Distanţa de manevră R a căruciorului cu componente la automatul X2 este de:
–la locaţiile 2 şi 4
600 mm cu mânerele rabatate în jos, respectiv
900 mm cu mânerele rabatate în sus,
–la locaţiile 1 şi 3
750 mm cu mânerele rabatate în jos, respectiv
1050 mm cu mânerele rabatate în sus.
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Dimensiuni şi greutate Începând cu versiunea software SR.70x.xx Ediţia 01/2011
118
3.3.5 Centrul de greutate
3
3
3

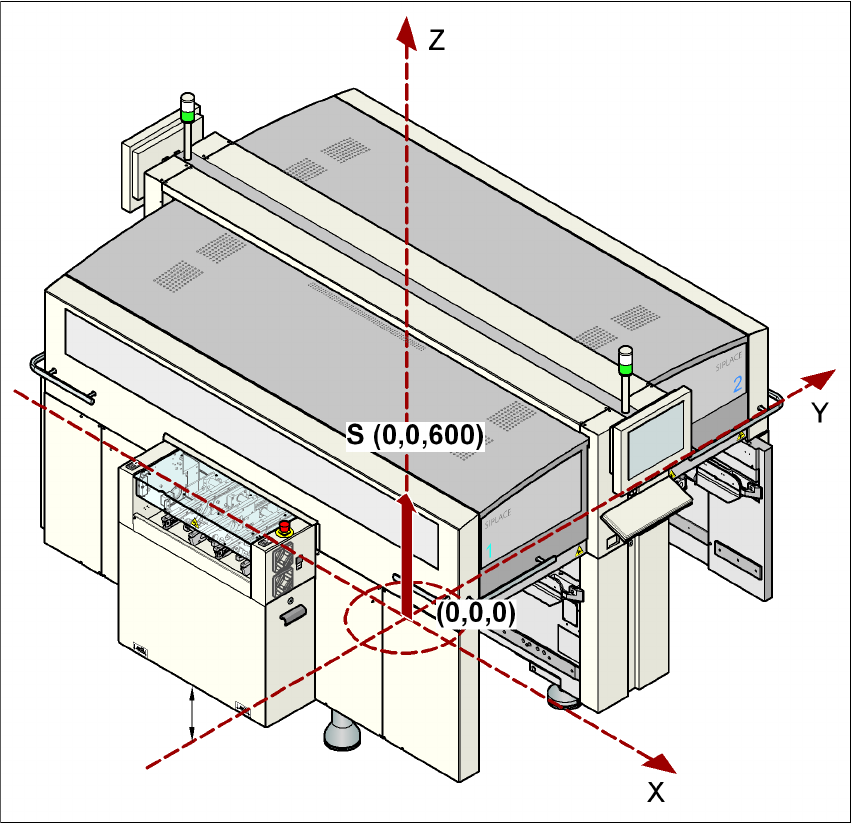

Fig. 3.3 - 10 Centrul de greutate al automatelor din seria X în milimetri
3
Coordonata X 0 mm
Coordonata Y 0 mm
Coordonata Z 600 mm înălţime
Aceste coordonate ale centrului de greutate sunt valabile pentru automatele cu o înălţime a
transportorului de PCB-uri de 830 mm.
