Datele tehnice ale automatului Instruc ţ iuni de utilizare SIPLACE Seria X Vederi generale ale subansamblurilor Înc epând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 120 3.4.2 V edere general ă a subansamblurilor SI…
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Vederi generale ale subansamblurilor
119
3.4 Vederi generale ale subansamblurilor
3.4.1 Vedere generală a subansamblurilor SIPLACE X4I
3
3

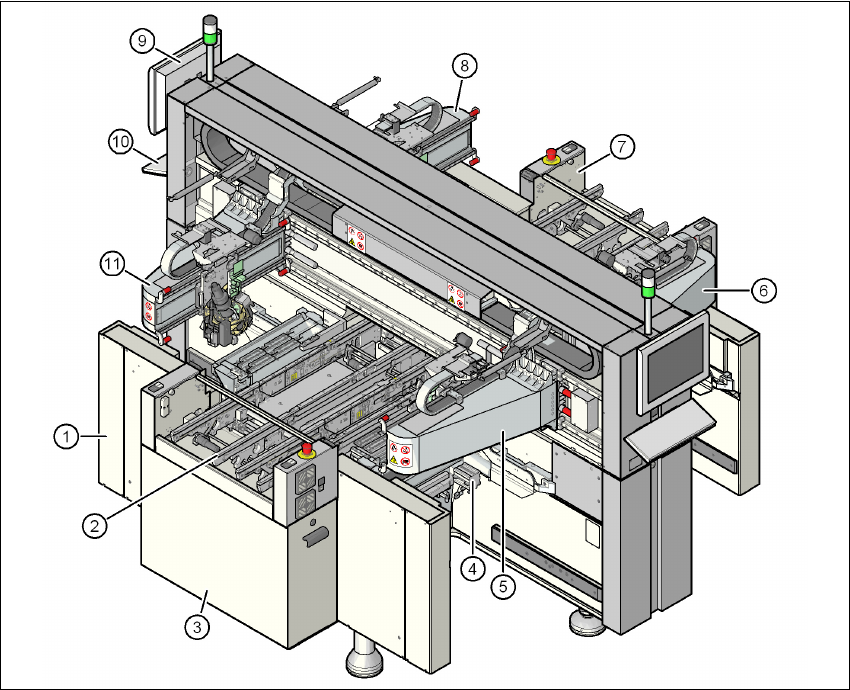

Fig. 3.4 - 1 Automatul X4I - vedere generală a subansamblurilor
(1) Cadrul maşinii
(2) Transportor de PCB-uri (transportor dublu flexibil)
(3) Kit de extindere pe partea de intrare a PCB-urilor
(4) Dispozitiv de tracţiune a căruciorului cu componente, dispozitiv de tăiere a benzii, canalul de
ghidare a benzii goale (4x)
(5) Portalul 1 cu capul de plantare
(6) Portalul 2 cu capul de plantare
(7) Kit de extindere pe partea de ieşire a PCB-urilor
(8) Portalul 3 cu capul de plantare
(9) Monitor (2x)
(10) Tastatură (2x)
(11) Portalul 4 cu capul de plantare
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Vederi generale ale subansamblurilor Începând cu versiunea software SR.70x.xx Ediţia 01/2011
120
3.4.2 Vedere generală a subansamblurilor SIPLACE X4
3
Fig. 3.4 - 2 Automatul X4 - vedere generală a subansamblurilor
(1) Cadrul maşinii
(2) Transportor de PCB-uri (transportor dublu flexibil)
(3) Kit de extindere pe partea de intrare a PCB-urilor
(4) Dispozitiv de tracţiune a căruciorului cu componente, dispozitiv de tăiere a benzii, canalul de
ghidare a benzii goale (4x)
(5) Portalul 1 cu capul de plantare
(6) Portalul 2 cu capul de plantare
(7) Kit de extindere pe partea de ieşire a PCB-urilor
(8) Portalul 3 cu capul de plantare
(9) Monitor (2x)
(10) Tastatură (2x)
(11) Portalul 4 cu capul de plantare
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Vederi generale ale subansamblurilor
121
3.4.3 Vedere generală a subansamblurilor SIPLACE X3
3
Fig. 3.4 - 3 Automatul X3 - vedere generală a subansamblurilor
(1) Cadrul maşinii
(2) Transportor de PCB-uri (transportor dublu flexibil)
(3) Kit de extindere pe partea de intrare a PCB-urilor
(4) Dispozitiv de tracţiune a căruciorului cu componente, dispozitiv de tăiere a benzii, canalul de
ghidare a benzii goale (4x)
(5) Portalul 1 cu capul de plantare
(6) Kit de extindere pe partea de ieşire a PCB-urilor
(7) Portalul 3 cu capul de plantare
(8) Monitor (2x)
(9) Tastatură (2x)
(10) Portalul 4 cu capul de plantare
