Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Cap de plantare
127
3.5.2 SIPLACE MultiStar
3

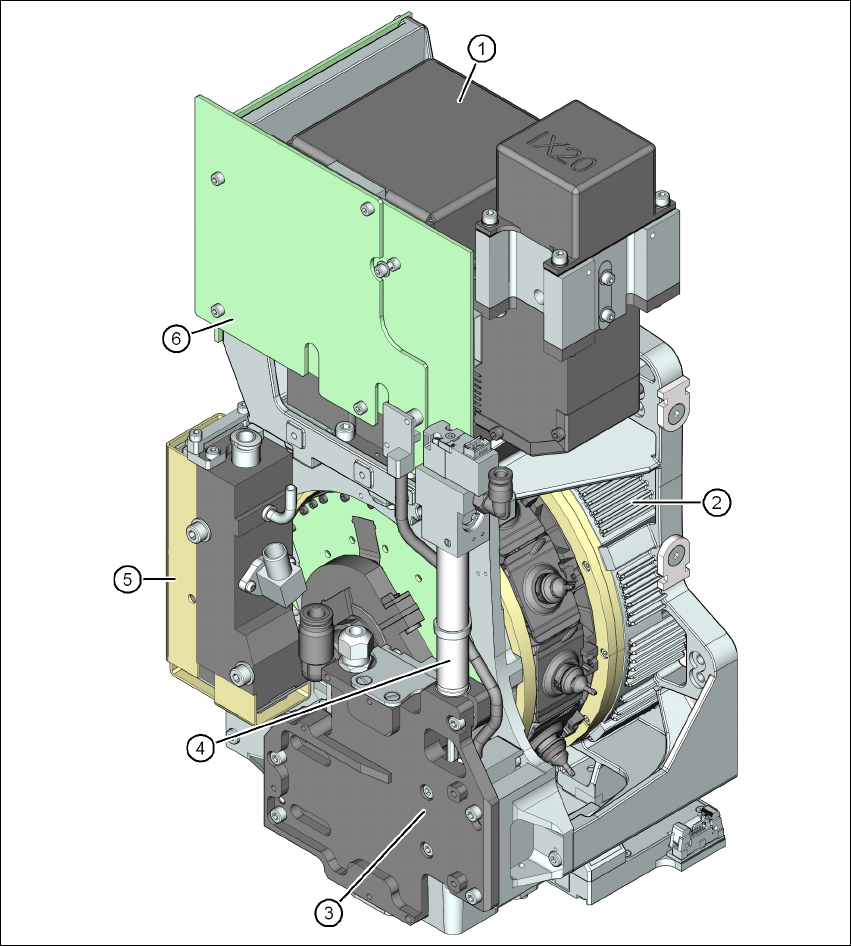

Fig. 3.5 - 3 SIPLACE MultiStar - vedere din faţă, grupe funcţionale partea 1
(1) Stea cu 12 segmente
(2) Segment cu acţionare DP integrată
(3) Motor cu cuplu constant pentru acţionarea stelei
(4) Placa distribuitorului intermediar
(5) Placă pentru comanda celor 12 acţionări DP
(6) Racord de aer comprimat pentru tuburile Venturi ale cercului de preluare/plantare şi fixare
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Cap de plantare Începând cu versiunea software SR.70x.xx Ediţia 01/2011
128
3
Fig. 3.5 - 4 SIPLACE MultiStar - vedere din faţă, grupe funcţionale partea 2
(1) Camera componentelor C&P, tip 30, 27 x 27, digitală
(2) Motor cu cuplu constant pentru acţionarea stelei
(3) Acţionare Z (motor liniar)
(4) Cilindru de rapel
(5) Supapă de reglare a presiunii
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Cap de plantare
129
3
Fig. 3.5 - 5 SIPLACE MultiStar - vedere din spate, grupe funcţionale partea 3
(1) Detector de componente
(2) Poziţia de montaj pentru o înălţime a componentei de până la 11,5 mm
(3) Poziţia de montaj pentru o înălţime a componentei de până la 6 mm
3.5.2.1 Descriere
Capul MultiStar înglobează cele două caracteristici antagonice cum este rata mare de plantare şi
flexibilitatea ridicată. În cazul unor componente mici de până la 27 x 27 mm², capul MultiStar lu-
crează cu metoda Collect&Place, adică cu o rată mare de plantare. De asemenea, componentele
sunt centrate optic cu ajutorul camerei integrate pentru componente. În cazul unor componente
