Instruc ţ iuni de utilizare SIPLACE Seria X Datele tehnice ale automatului Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 Cap de plantare 135 3.5.2.9 Date tehnice 3 Cap CPP: centrare optic ă cu o camer ă a CO …
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Cap de plantare Începând cu versiunea software SR.70x.xx Ediţia 01/2011
134
3.5.2.8 MultiStar în modul Pick&Place extins
În acest mod, capul MultiStar poate planta întreaga gamă de componente de la 01005 până la
50 x 40 mm². Componenta mare va fi preluată ultima, centrată optic şi plantată prima.
3

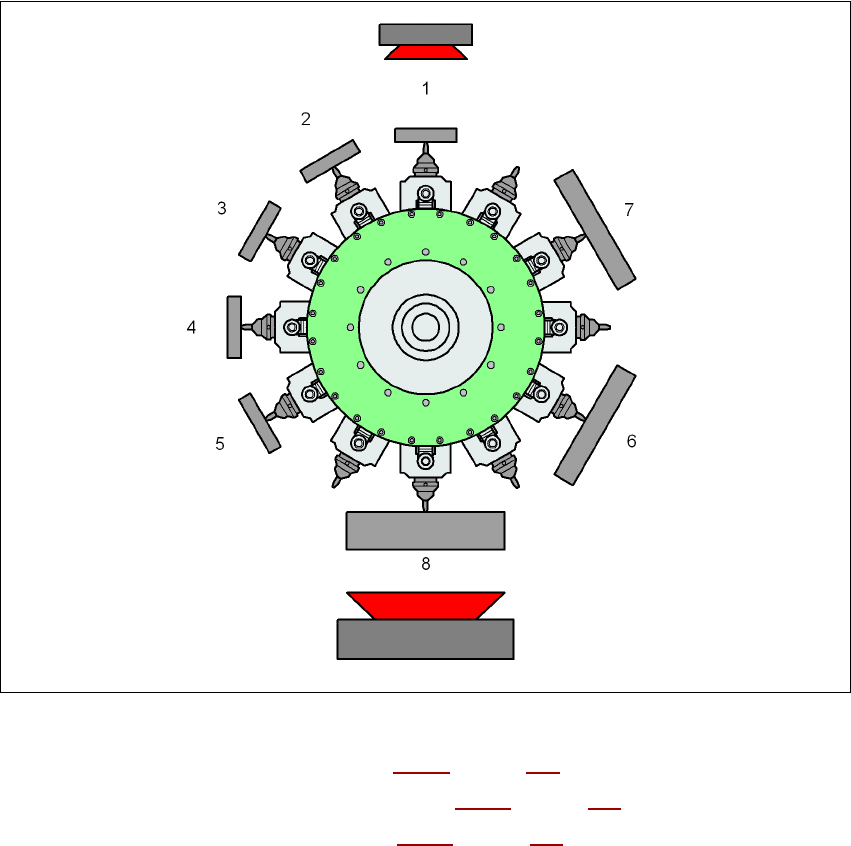

Fig. 3.5 - 8 MultiStar - modul mixt
K_BE Componentă mică (vezi tabelul 3.5 - 1, pagina 131)
M_BE_2 Componentă medie, tip 2 (vezi tabelul 3.5 - 1
, pagina 131)
G_BE Componentă mare (vezi tabelul 3.5 - 1
, pagina 131)
Tip 30/38 Cameră componente, tip 30 sau tip 38
Tip 33 Cameră componente staţionară, tip 33
1 ... 8 Ordinea componentelor preluate
3
Segmentele învecinate ale capului CPP nu pot prelua componente de tip M_BE_2 şi G_BE, dacă
diagonala acestor componente depăşeşte 39,8 mm.
În modul Pick&Place pur, în cadrul unui ciclu se va planta o singură componentă mare. Capul CPP
lucrează în acest caz ca şi un cap Pick&Place.
Tip 30/38
K_BE
G_BE
Tip 33
M_BE_2
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Cap de plantare
135

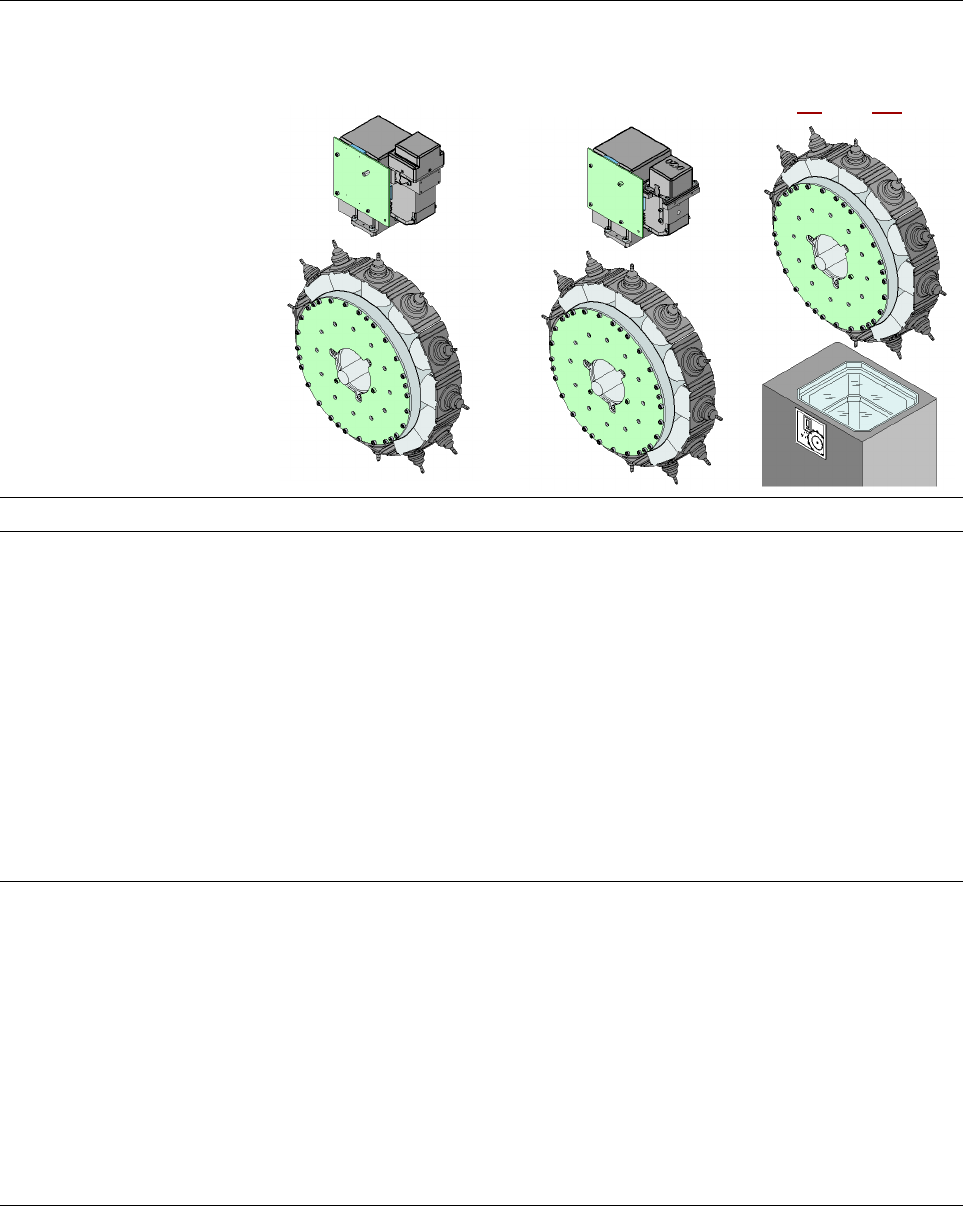

3.5.2.9 Date tehnice
3
Cap CPP: centrare optică
cu o cameră a CO de înaltă
rezoluţie, tip 30,
27 x 27, digitală
Cap CPP: centrare optică
cu o cameră a CO de
înaltă rezoluţie, tip 38,
16 x 16, digitală
Cap CPP: centrare optică
cu o cameră a CO de înaltă
rezoluţie, tip 33, 55 x 45,
digitală (vezi secţiunea
6.7
, pag. 406)
Gama de componente
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
Specificaţia componentei
înălţime max. 8,5 mm / 6 mm
c
8,5 mm / 6 mm
c
11,5 mm
raster pini min. 0,3 mm 0,25 mm 0,3 mm
lăţime pini min. 0,15 mm 0,1 mm 0,15 mm
raster bile min. 0,25 mm pentru CO < 18 x 18 mm²
0,35 mm pentru CO ≥ 18 x 18 mm²
0,25 mm 0,35 mm
diametru bile min. 0,14 mm pentru CO < 18 x 18 mm²
0,2 mm pentru CO ≥ 18 x 18 mm²
0,14 mm 0,2 mm
dimensiuni min. 0,4 x 0,2 mm² 0,4 x 0,2 mm² 1,0 x 0,5 mm²
dimensiuni max. 27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
greutate max. 4 g 4 g 8 g
Forţa de aplicare
în modul senzor de
curent (rată de plantare
redusă)
1 N ... 3,0 N ± 0,5 N
în modul barieră lumi-
noasă
2,2 N + 1,2 N - 0,5 N
în modul de înaltă viteză
pentru modul senzor de
curent
2,2 N ± 0,5 N
în modul senzor de
curent (rată de plantare
redusă)
3,0 N ... 10,0 N ± 15%
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Cap de plantare Începând cu versiunea software SR.70x.xx Ediţia 01/2011
136
Tipuri de pipetă 20xx, 28xx 20xx 20xx, 28xx
Precizie X/Y
d
± 41 µm/3σ
± 55 µm/4σ
± 41 µm/3σ
± 55 µm/4σ
± 34 µm/3σ
± 45 µm/4σ
Precizie unghiulară ± 0,4°/3σ
e
± 0,5°/4σ
e
± 0,4°/3σ
f
± 0,5°/4
f
± 0,2°/3σ
± 0,3°/4σ
± 0,5°/3σ
g
± 0,7°/4σ
g
± 0,5°/4σ
g
± 0,7°/4σ
g
Nivele de iluminare 5 5 6
Posibilităţi de reglare a
nivelelor de iluminare
256
5
256
5
256
6
a) Vă rugăm să aveţi în vedere faptul că gama de componente plantabile este dependentă şi de geometria pad-urilor, standar-
dele specifice clientului şi toleranţele de ambalare a componentelor.
b) CO 01005: tip cameră 30; tip cameră 38 recomandat pentru cerinţe înalte de calitate.
c) Cap CPP în poziţia de montaj inferioară: cameră staţionară pentru componente imposibilă.
d) Valoarea preciziei măsurată conform standardului IPC independent de producător.
e) Dimensiuni ale componentelor între 6 x 6 mm² şi 27 x 27 mm².
f) Dimensiuni ale componentelor între 6 x 6 mm² şi 16 x 16 mm².
g) Dimensiuni ale componentelor sub 6 x 6 mm².
