3.6 Sistemul de portaluri
3.6.1 Poziţia portalurilor
3.6.1.1 Poziţia portalurilor la automatul X4I
3

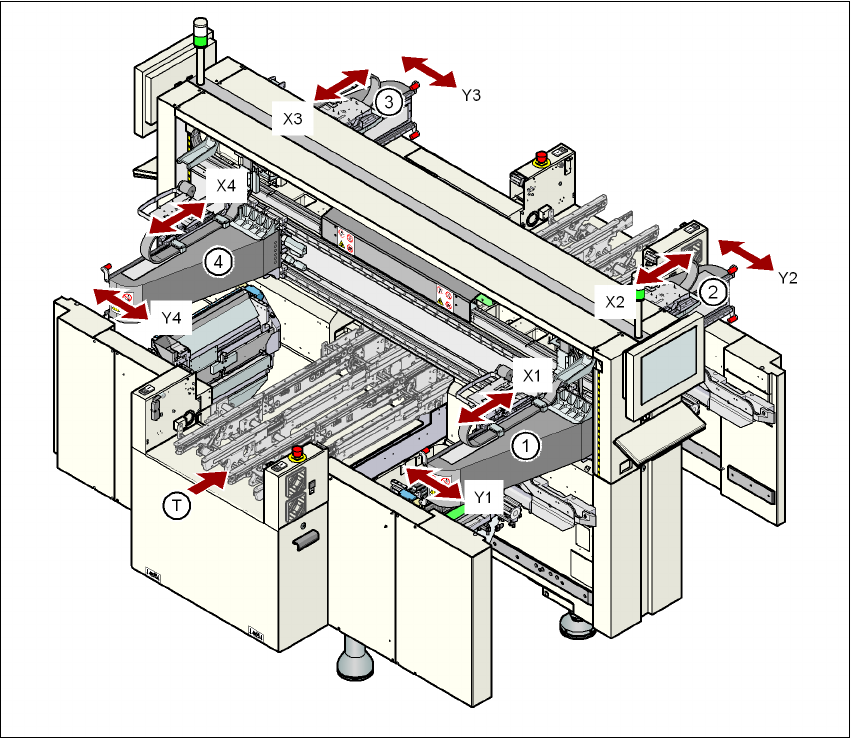

Fig. 3.6 - 1 Poziţia portalurilor la automatul X4I
a, s, d, f (portalul 1, portalul 2, portalul 3, portalul 4)
X1 Axa X, portalul 1
Y1 Axa Y, portalul 1
X2 Axa X, portalul 2
Y2 Axa Y, portalul 2
X3 Axa X, portalul 3
Y3 Axa Y, portalul 3
X4 Axa X, portalul 4
Y4 Axa Y, portalul 4
(T) Direcţia de transport a plăcilor cu circuite
Zonă de plantare 2
Zonă de plantare 1
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Sistemul de portaluri
141
3.6.1.2 Poziţia portalurilor la automatul X4
3

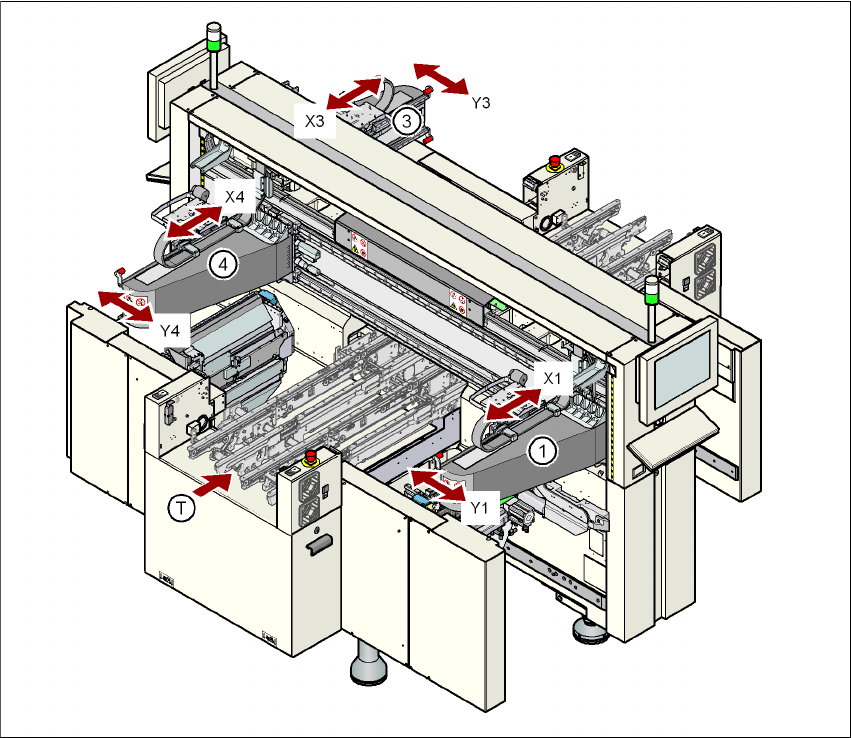

Fig. 3.6 - 2 Poziţia portalurilor la automatul X4
a, s, d, f (portalul 1, portalul 2, portalul 3, portalul 4)
X1 Axa X, portalul 1
Y1 Axa Y, portalul 1
X2 Axa X, portalul 2
Y2 Axa Y, portalul 2
X3 Axa X, portalul 3
Y3 Axa Y, portalul 3
X4 Axa X, portalul 4
Y4 Axa Y, portalul 4
(T) Direcţia de transport a plăcilor cu circuite
Zonă de plantare 2
Zonă de plantare 1
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Sistemul de portaluri Începând cu versiunea software SR.70x.xx Ediţia 01/2011
142
3.6.1.3 Poziţia portalurilor la automatul X3
3

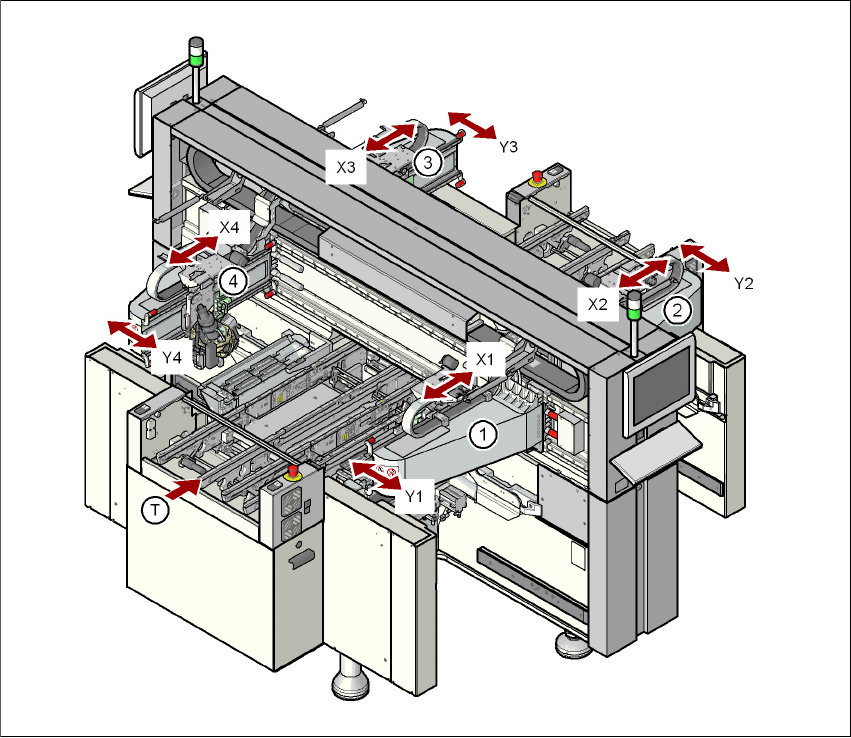

Fig. 3.6 - 3 Poziţia portalurilor la automatul X3
a, d, f (portalul 1, portalul 3, portalul 4)
X1 Axa X, portalul 1
Y1 Axa Y, portalul 1
X3 Axa X, portalul 3
Y3 Axa Y, portalul 3
X4 Axa X, portalul 4
Y4 Axa Y, portalul 4
(T) Direcţia de transport a plăcilor cu circuite
Zonă de plantare 2
Zonă de plantare 1
