Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Sistemul de transport al PCB-urilor Începând cu versiunea software SR.70x.xx Ediţia 01/2011
148
3.7 Sistemul de transport al PCB-urilor
În mod standard, automatul este echipat cu transportorul simplu de PCB-uri. Această variantă de
transport se pretează în special la plăcile cu circuite late. Transportorul flexibil dublu de PCB-uri
(vezi secţiunea 3.7.2
, pagina 150) şi transportorul cvadruplu SIPLACE Quad Lane Transport (vezi
secţiunea 3.7.6
, pagina 157) sunt disponibile opţional la livrarea din fabrică.
3.7.1 Transportorul simplu de PCB-uri şi transportorul flexibil dublu de PCB-uri
3.7.1.1 Structura transportorului simplu de PCB-uri
3

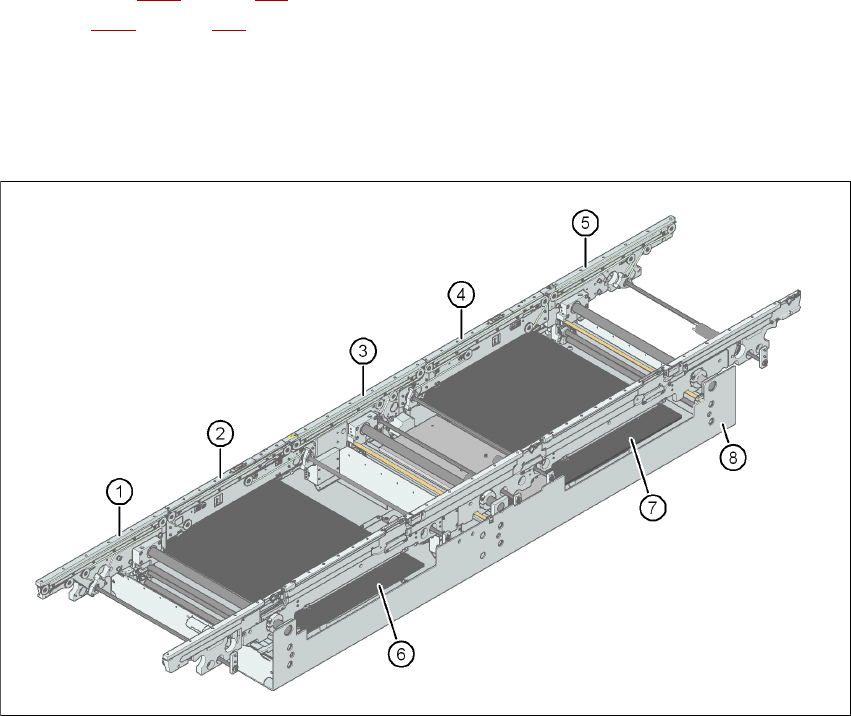

Fig. 3.7 - 1 Structura transportorului simplu de PCB-uri
(1) Transportorul de alimentare
(2) Transportorul de prelucrare 1
(3) Transportorul intermediar
(4) Transportorul de prelucrare 2
(5) Transportorul de evacuare
(6) Masa ridicătoare 1
(7) Masa ridicătoare 2
(8) Cada de montaj
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Sistemul de transport al PCB-urilor
149
3.7.1.2 Structura transportorului flexibil dublu de PCB-uri
Transportorul flexibil dublu dispune de două piste de transport independente din punct de vedere
electric şi mecanic.
3

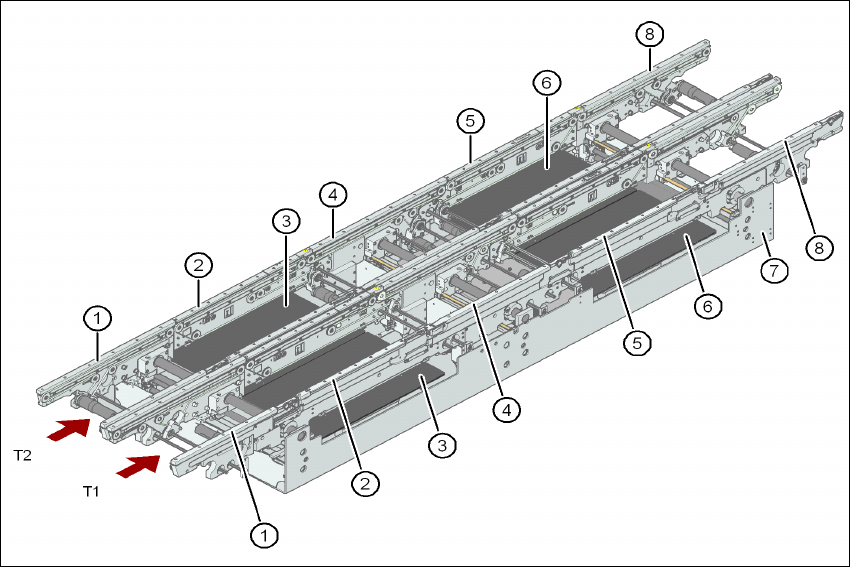

Fig. 3.7 - 2 Structura transportorului dublu de PCB-uri
(1) Transportorul de alimentare
(2) Transportorul de prelucrare 1
(3) Masă ridicătoare 1
(4) Transportorul intermediar
(5) Transportorul de prelucrare 2
(6) Masă ridicătoare 2
(7) Cada de montaj
(8) Transportorul de evacuare
T1 Pista de transport 1
T2 Pista de transport 2
3.7.1.3 Descriere
Transportoarele de PCB-uri sunt construite ca transportoare cu cinci elemente: transportorul sim-
plu, transportorul de prelucrare 1, transportorul intermediar, transportorul de prelucrare 2 şi trans-
portorul de evacuare. Cele trei zone de transport de alimentare, transport intermediar şi transport
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Sistemul de transport al PCB-urilor Începând cu versiunea software SR.70x.xx Ediţia 01/2011
150
de evacuare servesc ca zone tampon pentru plăcile cu circuite, în cazul apariţiei unor timpi de aş-
teptare mai mici.
Benzile transportoare sunt acţionate prin motoare de curent continuu. Transportul plăcilor cu cir-
cuite este monitorizat şi controlat de senzori optici. Dacă placa cu circuite a ajuns în zona de plan-
tare şi a trecut de bariera luminoasă, aceasta va fi frânată. O barieră luminoasă laser detectează
poziţia plăcii cu circuite. Imediat ce placa cu circuite a atins poziţia nominală, banda transportoare
este oprită şi placa cu circuite este fixată din partea inferioară.
Distanţa dintre faţa superioară a plăcii cu circuite şi capul de plantare rămâne aşadar constantă
pentru fiecare placă cu circuite şi nu depinde de grosimea acesteia. În mod corespunzător, nici
rata de plantare nu va depinde de grosimea PCB-ului. În plus, este posibilă optimizarea centrării
marcajului PCB-ului. Prin menţinerea constantă a distanţei dintre suprafaţa PCB-ului şi camera
PCB-urilor, focalizarea camerei PCB-urilor rămâne întotdeauna la fel de precisă pe suprafaţa
PCB-ului. Contururile marcajelor PCB-ului sunt detectate în mod optim de senzorul CCD al came-
rei PCB-urilor.
Lăţimea transportorului de plăci cu circuite este reglată şi monitorizată electronic de un circuit de
reglare integrat. Aceasta poate fi selectată la apelarea programului. Pentru aceasta, circuitul elec-
tronic de reglare activează motoarele pas cu pas până când se atinge lăţimea dorită. Reglajul lă-
ţimii este aşadar independent de celelalte componente ale maşinii.
Înălţimea de transport poate fi astfel selectată la automate, încât acestea să poată fi integrate în
linii cu o înălţime de transport de 830, 900, 930 sau 950 mm. Înălţimea standard este de 930 mm.
Comunicaţia între transportoarele de PCB-uri ale fiecărui automat se realizează prin interfaţa
SMEMA sau prin interfaţa opţională Siemens.
Atât pentru transportorul dublu cât şi pentru transportorul simplu, se poate selecta latura dreaptă
sau stângă ca latură de transport fixă. O comutare a laturii de transport fixe de la dreapta la stânga
sau invers se poate realiza uşor la acest transportor, prin intermediul softului staţiei.
3.7.2 Transportorul flexibil dublu de PCB-uri - piste de transport şi regimuri
de transport
Pista de transport din dreapta (privind în direcţia de transport) se numeşte "Transport 1", iar pista
de transport din stânga se numeşte "Transport 2" (vezi fig. 3.7 - 4
, pagina 152).
3.7.2.1 Transportor dublu de PCB-uri în modul "Transportor simplu"
Transportorul dublu poate fi configurat on-line ca un transportor simplu. Pentru aceasta, una din-
tre pistele de transport va fi restrânsă complet şi dezactivată (vezi fig. 3.7 - 3
). Acest lucru face
posibilă o lăţime a pistei de transport de maxim 450 mm.
