Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Sistemul Vision
165
3.8.3 Camera componentelor C&P, tip 30, 27 x 27, digitală
3.8.3.1 Structură
3

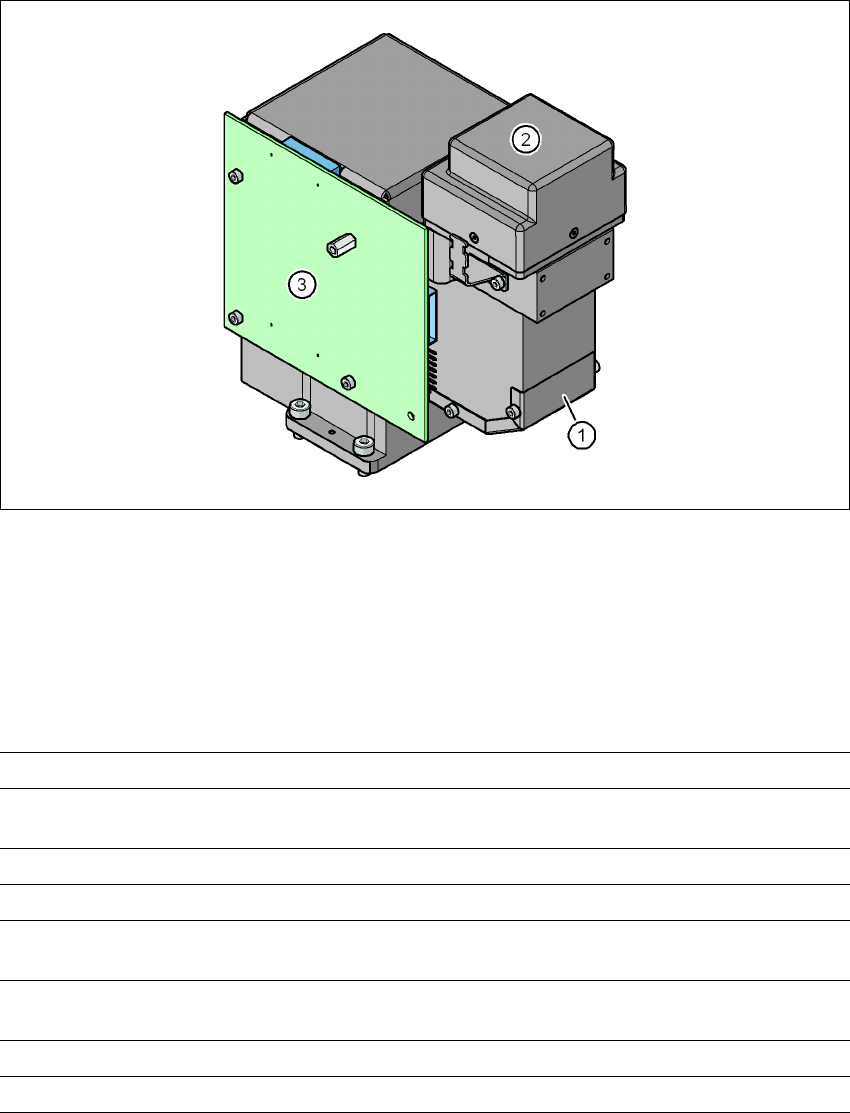

Fig. 3.8 - 4 Camera componentelor C&P, tip 30, 27 x 27, digitală
(1) Sistemul optic şi iluminarea camerei componentelor
(2) Amplificatorul de semnal al camerei
(3) Comanda iluminării
3.8.3.2 Date tehnice
3
Dimensiunile componentei 0,3 x 0,3 mm² până la 27 x 27 mm²
Gama de componente 01005până la 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Raster pini min. 0,3 mm
Lăţime pini min. 0,15 mm
Raster bile min. 0,25 mm pentru CO < 18 x 18 mm²
0,35 mm pentru CO 18 x 18 mm²
Diametru bile min. 0,14 mm pentru CO < 18 x 18 mm²
0,2 mm pentru CO 18 x 18 mm²
Câmp vizual 32 x 32 mm²
Tip de iluminare Lumină directă (5 nivele liber programabile)
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Sistemul Vision Începând cu versiunea software SR.70x.xx Ediţia 01/2011
166
3.8.4 Camera staţionară a componentelor P&P, tip 33, 55 x 45, digitală
3.8.4.1 Structură
3
Fig. 3.8 - 5 Structura camerei staţionare a componentelor P&P, tip 33, 55 x 45, digitală
3.8.4.2 Date tehnice
3
(1) Carcasa camerei cu camera integrată şi
amplificatorul de semnal al camerei
(2) Placă de sticlă - sub aceasta se află ni-
velele de iluminare şi optice
Dimensiunile componentei 0,5 x 0,5 mm² până la 55 x 45 mm²
Gama de componente 0402, MELF, SO, PLCC, QFP, condensatori electrolitici, BGA
Raster pini min. 0,3 mm
Lăţime pini min. 0,15 mm
Raster bile min. 0,35 mm
Diametru bile min. 0,2 mm
Câmp vizual 65 x 50 mm²
Tip de iluminare Lumină directă (6 nivele liber programabile)
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Sistemul Vision
167
3.8.5 Camera pentru PCB-uri, tip 34, digitală
3.8.5.1 Structură
3
Fig. 3.8 - 6 Camera pentru PCB-uri, tip 34, digitală
(1) Sistemul optic şi iluminarea camerei PCB-urilor
(2) Amplificatorul de semnal al camerei
3.8.5.2 Date tehnice
3
Repere de ajustare a PCB-urilor Până la 3 (circuite individuale şi panouri PCB multiple),
până la 6 în cazul opţiunii "PCB lungă" (reperele opţionale sunt
generate de programul de optimizare).
Repere de ajustare locale Până la 2 per PCB (pot fi de diferite tipuri)
Bibliotecă de memorie Până la 255 tipuri de repere de ajustare per circuit individual
Procesare imagine Metoda de detectare a frontierelor (Singular Feature) pe baza
valorilor de gri
Tip de iluminare Lumină directă (3 nivele liber programabile)
Timp de identificare per
reper/marcaj de rebutare
20 ms - 200 ms
Câmp vizual 5,78 x 5,78 mm²
Distanţa faţă de planul focal 28 mm
