Instruc ţ iuni de utilizare SIPLACE Seria X Datele tehnice ale automatului Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 Sistemul Vision 167 3.8.5 Camera pentru PCB- uri, tip 34, digital ă 3.8.5.1 Structur ă …
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Sistemul Vision Începând cu versiunea software SR.70x.xx Ediţia 01/2011
166
3.8.4 Camera staţionară a componentelor P&P, tip 33, 55 x 45, digitală
3.8.4.1 Structură
3

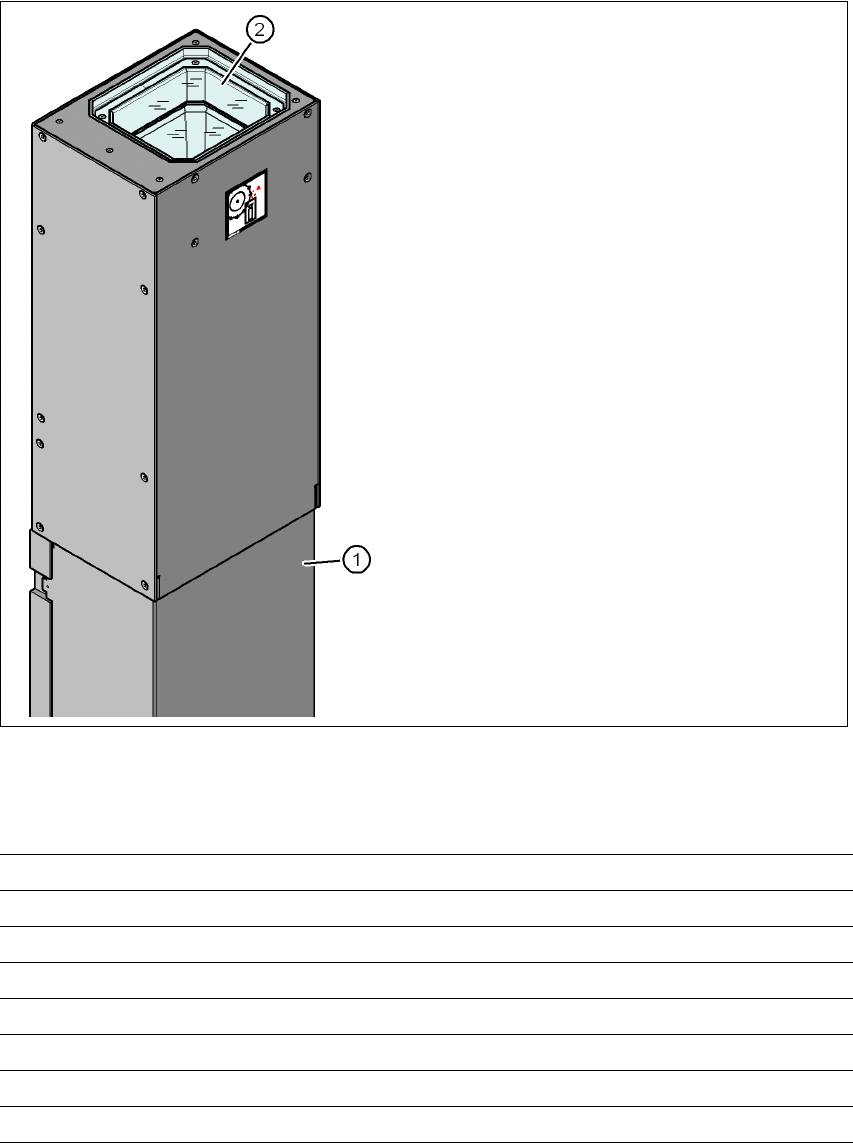

Fig. 3.8 - 5 Structura camerei staţionare a componentelor P&P, tip 33, 55 x 45, digitală
3.8.4.2 Date tehnice
3
(1) Carcasa camerei cu camera integrată şi
amplificatorul de semnal al camerei
(2) Placă de sticlă - sub aceasta se află ni-
velele de iluminare şi optice
Dimensiunile componentei 0,5 x 0,5 mm² până la 55 x 45 mm²
Gama de componente 0402, MELF, SO, PLCC, QFP, condensatori electrolitici, BGA
Raster pini min. 0,3 mm
Lăţime pini min. 0,15 mm
Raster bile min. 0,35 mm
Diametru bile min. 0,2 mm
Câmp vizual 65 x 50 mm²
Tip de iluminare Lumină directă (6 nivele liber programabile)
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Sistemul Vision
167
3.8.5 Camera pentru PCB-uri, tip 34, digitală
3.8.5.1 Structură
3

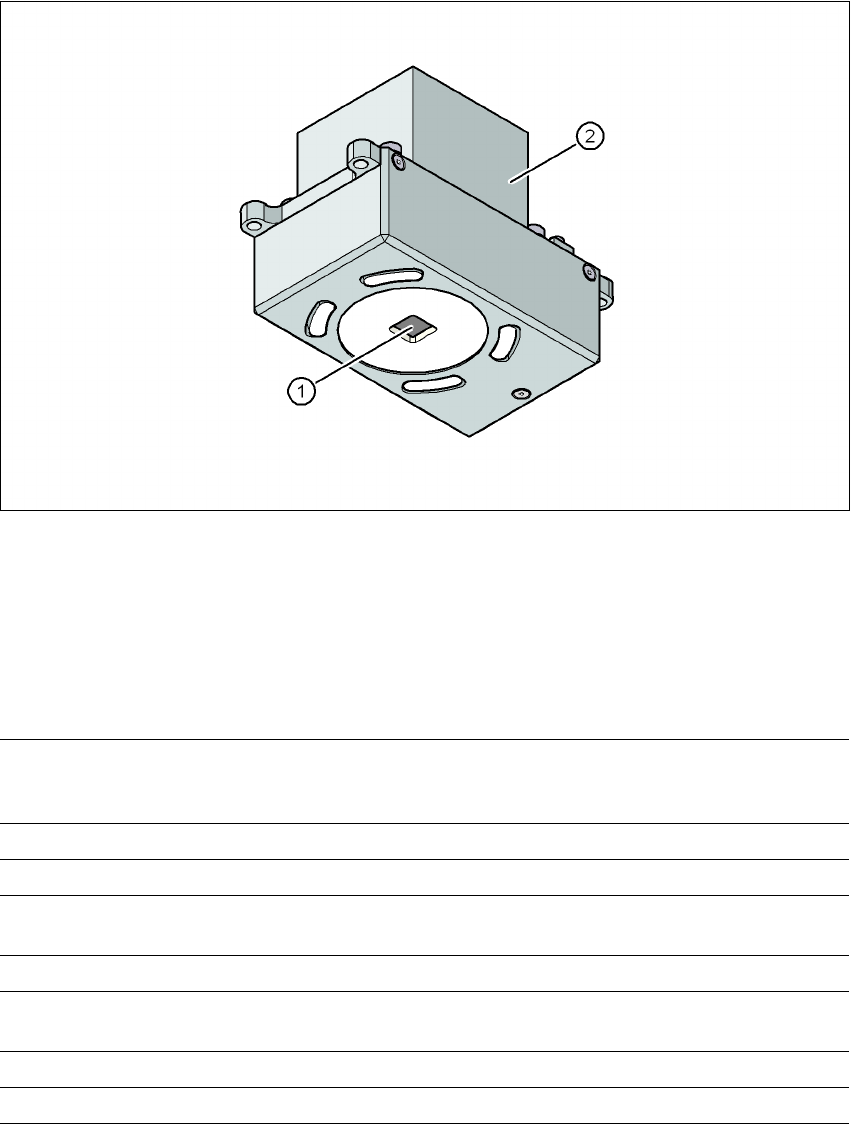

Fig. 3.8 - 6 Camera pentru PCB-uri, tip 34, digitală
(1) Sistemul optic şi iluminarea camerei PCB-urilor
(2) Amplificatorul de semnal al camerei
3.8.5.2 Date tehnice
3
Repere de ajustare a PCB-urilor Până la 3 (circuite individuale şi panouri PCB multiple),
până la 6 în cazul opţiunii "PCB lungă" (reperele opţionale sunt
generate de programul de optimizare).
Repere de ajustare locale Până la 2 per PCB (pot fi de diferite tipuri)
Bibliotecă de memorie Până la 255 tipuri de repere de ajustare per circuit individual
Procesare imagine Metoda de detectare a frontierelor (Singular Feature) pe baza
valorilor de gri
Tip de iluminare Lumină directă (3 nivele liber programabile)
Timp de identificare per
reper/marcaj de rebutare
20 ms - 200 ms
Câmp vizual 5,78 x 5,78 mm²
Distanţa faţă de planul focal 28 mm
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Sistemul Vision Începând cu versiunea software SR.70x.xx Ediţia 01/2011
168
3.8.6 Criterii pentru reperele de ajustare
3
3.8.7 Criterii pentru marcajul de rebutare
3
Stabilire 2 repere
Stabilire 3 repere
Poziţie X / Y, unghi de rotire întârziere medie PCB
suplimentar: forfecare, întârziere separată în direcţiile X şi Y
Formele reperelor Repere sintetice: cerc, cruce, pătrat, dreptunghi, romb, con-
tururi circulare, pătrate şi dreptunghiulare, cruce dublă
Model: aleator
Suprafaţa reperului
Cupru
Staniu
Fără oxidare şi strat de protecţie a lipiturii
Boltă 1/10 din lăţimea structurală, cu contrast bun faţă de
mediu
Dimensiunile reperelor sintetice
Dimensiunea minimă X/Y pentru cerc şi dreptunghi:
Dimensiunea minimă X/Y pentru inel circular şi cadru dreptunghiular:
Dimensiunea minimă X/Y pentru cruce:
Dimensiunea minimă X/Y pentru cruce dublă:
Dimensiunea minimă X/Y pentru romb:
Lăţimea minimă a cadrului pentru inel circular şi cadru dreptunghiular:
Lăţimea/distanţa minimă a barelor pentru cruce, cruce dublă:
Dimensiunea maximă X/Y pentru toate formele reperelor:
Lăţimea maximă a barelor pentru cruce, cruce dublă:
Toleranţe minime generale:
Toleran
ţe maxime generale:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% din dimensiunea
nominală
20% din dimensiunea
nominală
Dimensiunile modelelor
Dimensiune minimă
Dimensiune maximă
0,5 mm
3 mm
Împrejurimile reperului Nu este necesar un spaţiu liber în jurul reperului, dacă în
interiorul câmpului de căutare nu există nicio altă structură
de reper asemănătoare.
Metode - Procedeul de identificare a reperelor sintetice
- Valoare medie de gri
- Metoda histogramei
- Template Matching
Dimensiunile formelor reperelor,
respectiv ale structurilor
Repere sintetice
Alte procedee
Dimensiunile reperelor sintetice, vezi secţiunea 3.8.6
Criterii
pentru reperele de ajustare, pagina 168.
min. 0,3 mm
max. 5 mm
Material de acoperire Cu acoperire bună
Timp de identificare În funcţie de metodă: 20 ms - 0,2 s
