1 Introducere
Aceste instrucţiuni de utilizare reprezintă un manual respectiv un îndrumar pentru operarea şi re-
glarea plantatoarelor de componente electronice SIPLACE
®
X4I / X4 / X3 şi X2.
În linia de titlu a fiecărui capitol veţi găsi indicaţii referitoare la ediţia şi versiunea software, înce-
pând cu care sunt valabile aceste instrucţiuni.
1

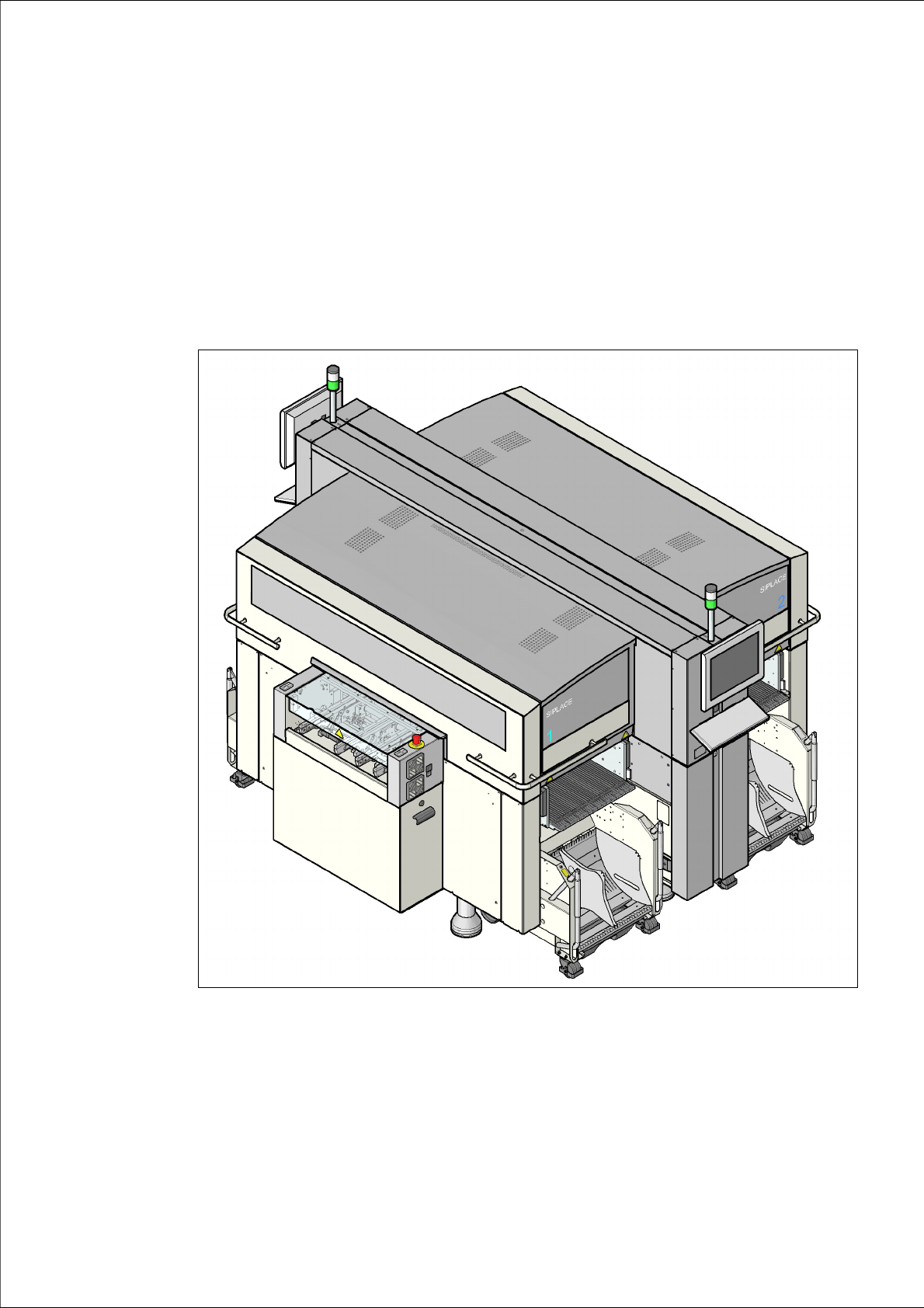

Fig. 1.0 - 1 Plantatorul de componente electronice SIPLACE X4I
Introducere Instrucţiuni de utilizare SIPLACE Seria X
Descrierea maşinii Începând cu versiunea software SR.70x.xx Ediţia 01/2011
18
1

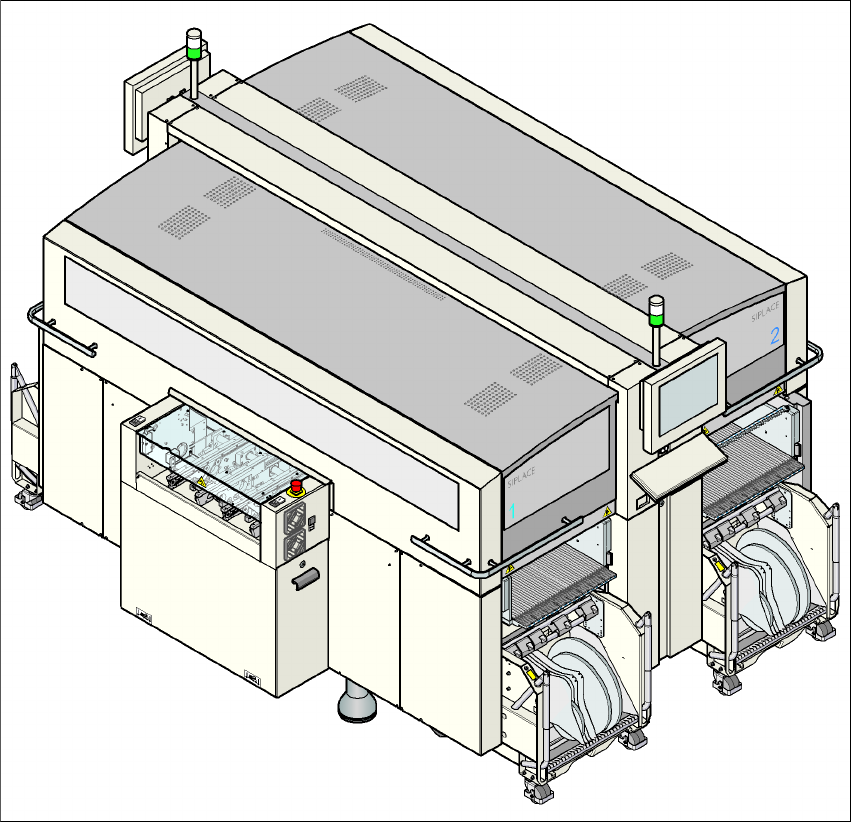

Fig. 1.0 - 2 Plantatorul de componente electronice SIPLACE X4
1.1 Descrierea maşinii
Plantatoarele de componente electronice SIPLACE X4I, X4, X3 şi X2 se evidenţiază prin
– precizie foarte ridicată,
– flexibilitate sporită la configurare,
– rate ale plantării care ajung până în domeniul proceselor de înaltă performanţă şi
–o gamă largă de componente prelucrabile, începând cu componente 01005 până la o dimen-
siune de 125 x 10 mm².
