Datele tehnice ale automatului Instruc ţ iuni de utilizare SIPLACE Seria X Modulele alimentatoare X Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 176 3.9.2.3 Modulul aliment ator de band ă X de 12 mm 3 Fig. 3…
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Modulele alimentatoare X
175
3.9.2.2 Modulul alimentator de bandă X de 2x8 mm
3

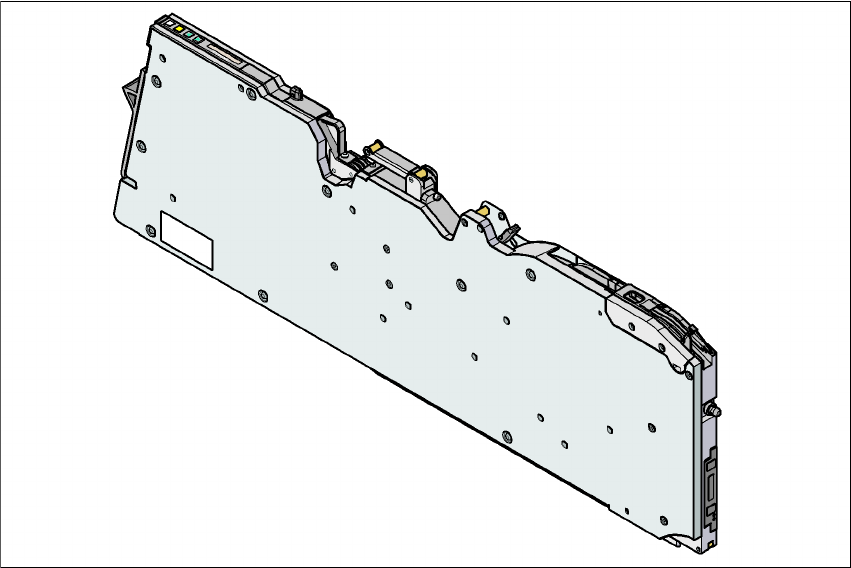

Fig. 3.9 - 4 Modulul alimentator de bandă X de 2x8 mm
3
Modulul alimentator de bandă X de 2x8 mm Cod articol 00141269-xx
Modulul alimentator de bandă X de 2x8 mm cu
senzor de îmbinare
Cod articol 00141289-xx
Lăţime 22,9 mm
Locaţii ocupate de modulul alimentator 2
Pasul de transport 1 mm / 2 mm / 4 mm / 8 mm
Timp de schimbare pentru fiecare bandă < 45 s
Timp de schimbare a modului alimentator preinstalat
la automat
≤ 8 s
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Modulele alimentatoare X Începând cu versiunea software SR.70x.xx Ediţia 01/2011
176
3.9.2.3 Modulul alimentator de bandă X de 12 mm
3
Fig. 3.9 - 5 Modulul alimentator de bandă X de 12 mm
3
3
3
3
3
Modulul alimentator de bandă X de 12 mm Cod articol 00141271-xx
Modulul alimentator de bandă X de 12 mm cu
senzor de îmbinare
Cod articol 00141291-xx
Lăţime 22,6 mm
Locaţii ocupate de modulul alimentator 2
Pasul de transport de la 4 mm până la 16 mm în paşi de 4 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator
preinstalat la automat
≤ 8 s
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Modulele alimentatoare X
177
3.9.2.4 Modulul alimentator de bandă X de 16 mm
3
Fig. 3.9 - 6 Modulul alimentator de bandă X de 16 mm
3
Modulul alimentator de bandă X de 16 mm Cod articol 00141272-xx
Modulul alimentator de bandă X de 16 mm cu
senzor de îmbinare
Cod articol 00141292-xx
Lăţime 34,4 mm
Locaţii ocupate de modulul alimentator 3
Pasul de transport de la 4 mm până la 20 mm în paşi de 4 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator
preinstalat la automat
≤ 8 s
