Datele tehnice ale automatului Instruc ţ iuni de utilizare SIPLACE Seria X Modulele alimentatoare X Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 178 3.9.2.5 Modulul aliment ator de band ă X de 24 mm 3 Fig. 3…
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Modulele alimentatoare X
177
3.9.2.4 Modulul alimentator de bandă X de 16 mm
3

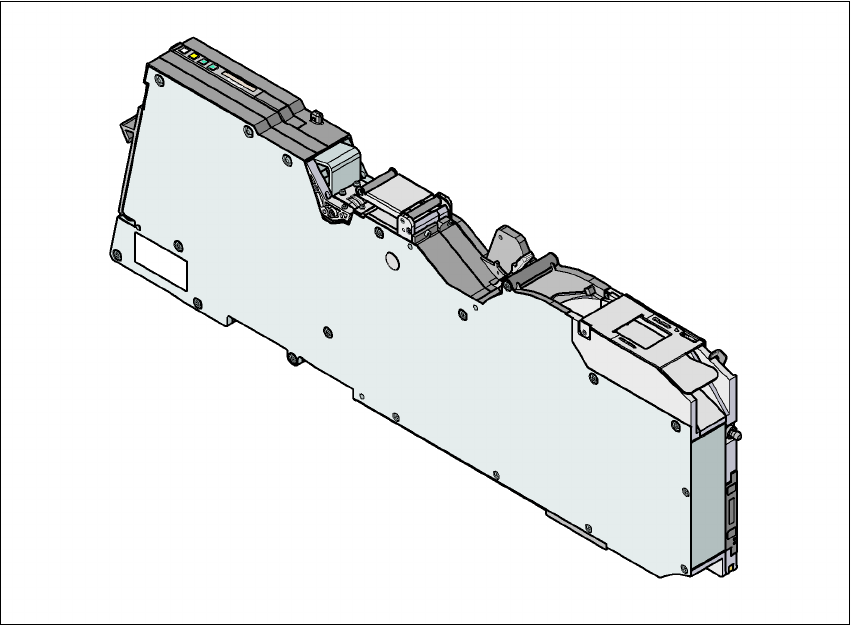

Fig. 3.9 - 6 Modulul alimentator de bandă X de 16 mm
3
Modulul alimentator de bandă X de 16 mm Cod articol 00141272-xx
Modulul alimentator de bandă X de 16 mm cu
senzor de îmbinare
Cod articol 00141292-xx
Lăţime 34,4 mm
Locaţii ocupate de modulul alimentator 3
Pasul de transport de la 4 mm până la 20 mm în paşi de 4 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator
preinstalat la automat
≤ 8 s
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Modulele alimentatoare X Începând cu versiunea software SR.70x.xx Ediţia 01/2011
178
3.9.2.5 Modulul alimentator de bandă X de 24 mm
3

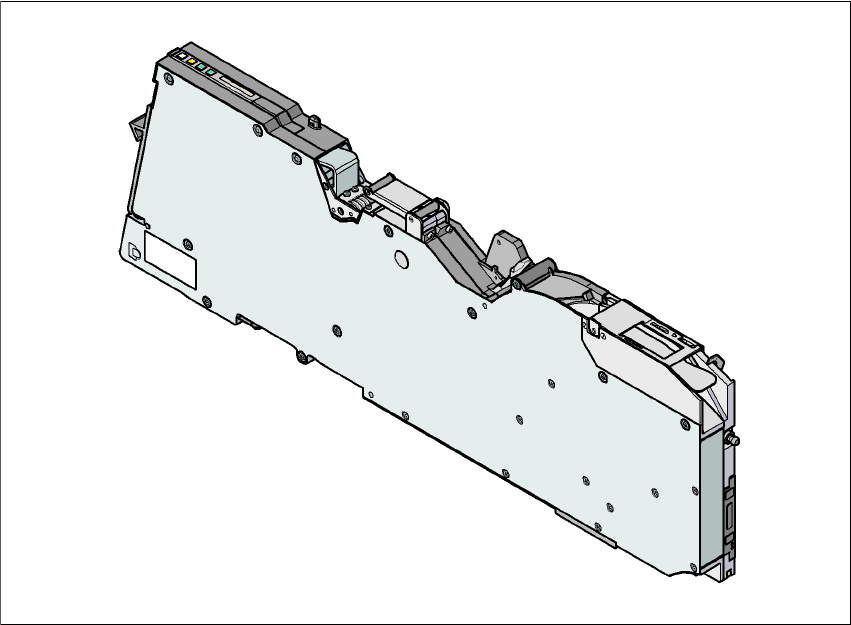

Fig. 3.9 - 7 Modulul alimentator de bandă X de 24 mm
3
3
3
Modulul alimentator de bandă X de 24 mm Cod articol 00141273-xx
Modulul alimentator de bandă X de 24 mm cu
senzor de îmbinare
Cod articol 00141293-xx
Lăţime 34,4 mm
Locaţii ocupate de modulul alimentator 3
Pasul de transport de la 4 mm până la 32 mm în paşi de 4 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator
preinstalat la automat
≤ 8 s
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Modulele alimentatoare X
179
3.9.2.6 Modulul alimentator de bandă X de 32 mm
3

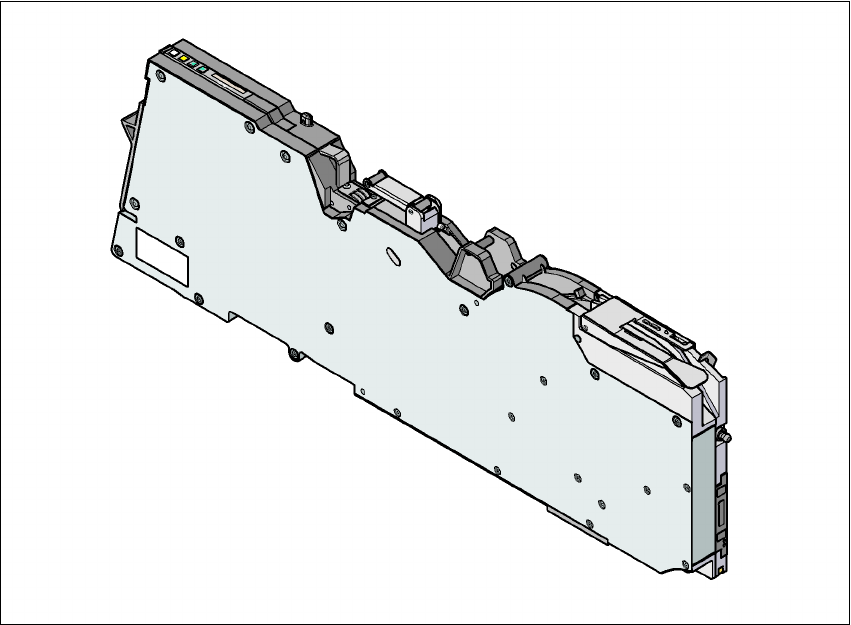

Fig. 3.9 - 8 Modulul alimentator de bandă X de 32 mm
3
3
Modulul alimentator de bandă X de 32 mm Cod articol 00141274-xx
Modulul alimentator de bandă X de 32 mm cu
senzor de îmbinare
Cod articol 00141294-xx
Lăţime 46,2 mm
Locaţii ocupate de modulul alimentator 4
Pasul de transport de la 4 mm până la 40 mm în paşi de 4 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator
preinstalat la automat
≤ 8 s
