3.9.2.9 Modulul alimentator de bandă X de 72 mm
3
Fig. 3.9 - 11 Modulul alimentator de bandă X de 72 mm
3
3
3
Modulul alimentator de bandă X de 72 mm Cod articol 00141277-xx
Modulul alimentator de bandă X de 72 mm cu
senzor de îmbinare
Cod articol 00141297-xx
Lăţime 81,6
Locaţii ocupate de modulul alimentator 7
Pasul de transport de la 4 mm până la 80 mm în paşi de 4 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator
preinstalat la automat
≤ 8 s
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Modulele alimentatoare X
183
3.9.2.10 Modulul alimentator de bandă X de 88 mm
3

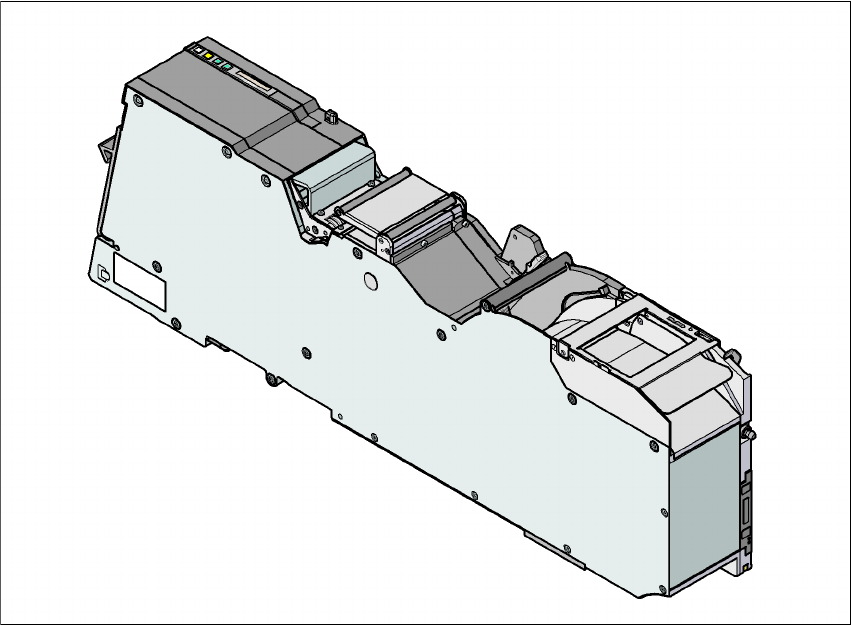

Fig. 3.9 - 12 Modulul alimentator de bandă X de 88 mm
3
3
Modulul alimentator de bandă X de 88 mm Cod articol 00141278-xx
Modulul alimentator de bandă X de 88 mm cu
senzor de îmbinare
Cod articol 00141298-xx
Lăţime 105,2 mm
Locaţii ocupate de modulul alimentator 9
Pasul de transport de la 4 mm până la 96 mm în paşi de 4 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator
preinstalat la automat
≤ 8 s
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Modulele alimentatoare X Începând cu versiunea software SR.70x.xx Ediţia 01/2011
184
3.9.3 Linear Dipping Unit X (LDU X) [Unitate liniară de cufundare]
Cod articol 00117011-xx Module Linear Dip pentru flux / LDU-X
Cod articol plăci de cufundare, vezi secţiunea 3.9.3.5
, pagina 186
3

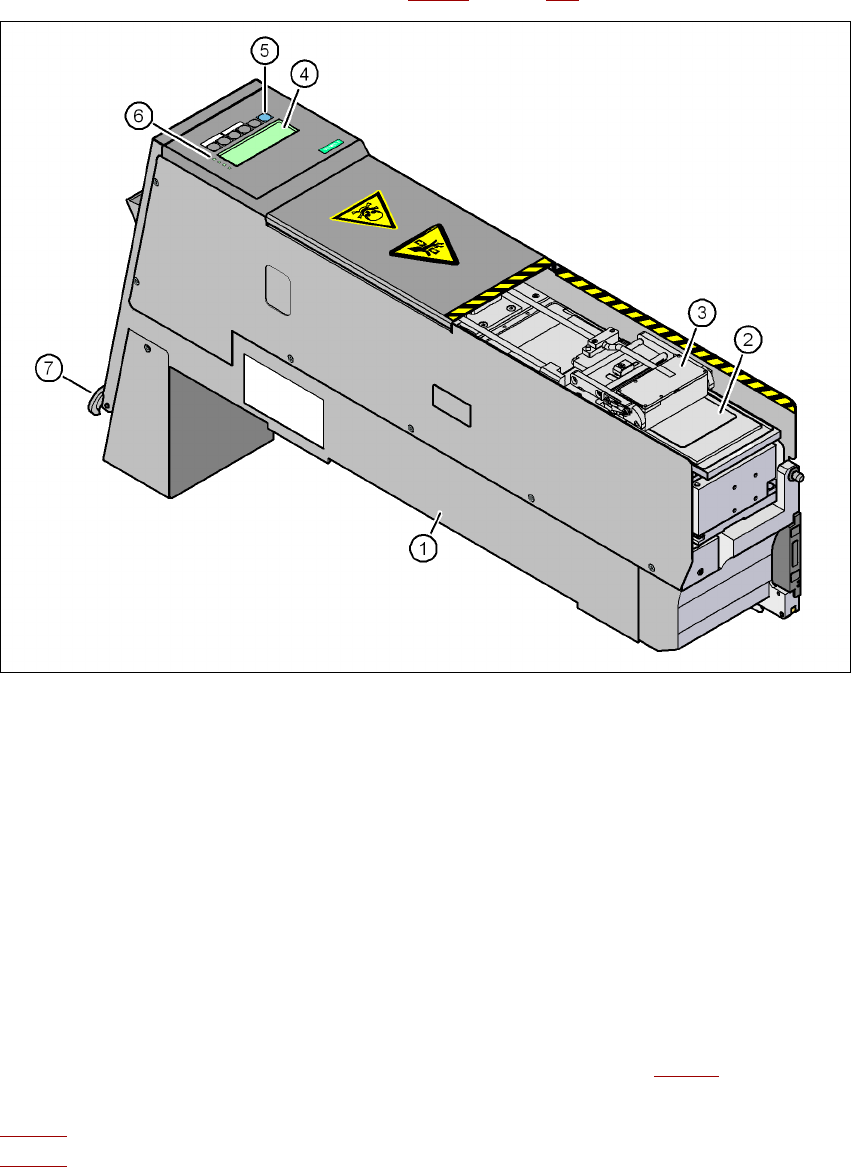

Fig. 3.9 - 13 Linear Dipping Unit (LDU X)
(1) LDU X
(2) Placă de cufundare
(3) Rezervor de flux
(4) Afişaj (4 linii a câte 20 caractere)
(5) Panou de operare cu 6 butoane cu membrană
(6) LED-uri pentru indicaţii de stare
(7) Buton de OPRIRE URGENTĂ
3.9.3.1 Descriere
Unitatea Linear Dipping Unit X (unitate de cufundare liniară X, poz. 1 în fig. 3.9 - 13) serveşte pen-
tru înmuierea cipurilor Flip-Chip şi a componentelor CSP în flux. Rezervorul de flux (poz. 3 în fig.
3.9 - 13
) glisează întotdeauna printr-o mişcare liniară deasupra plăcii de cufundare (poz. 2 în fig.
3.9 - 13
) şi aplică un strat de flux cu grosime definită în adâncitura plăcii de cufundare. Parametrii
