Datele tehnice ale automatului Instruc ţ iuni de utilizare SIPLACE Seria X C ă ruciorul cu componente SIPLACE Seria X Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 202 3.10.6 Masa componentelor SIPLACE Seria …
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Căruciorul cu componente SIPLACE Seria X
201
3.10.5 Dimensiunile căruciorului cu componente, SIPLACE Seria X
3

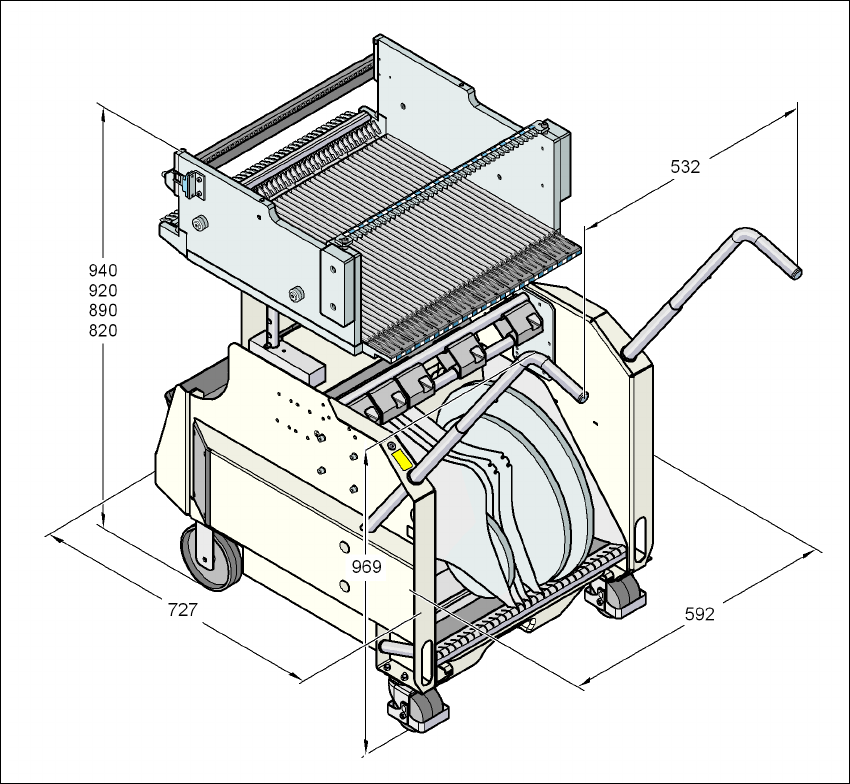

Fig. 3.10 - 5 Dimensiunile căruciorului cu componente, SIPLACE Seria X, toate cotele în milimetri
Datele tehnice ale automatului Instrucţiuni de utilizare SIPLACE Seria X
Căruciorul cu componente SIPLACE Seria X Începând cu versiunea software SR.70x.xx Ediţia 01/2011
202
3.10.6 Masa componentelor SIPLACE Seria X
Modulele alimentatoare sunt aşezate cu glisiera anterioară pe ghidajul de inserare (poz. 1 în fig.
3.10 - 6
). La inserare, modulul alimentator glisează cu ghidajele sare (poz. 12 şi 13 în fig. 3.9 - 2,
pagina 173
) pe profilul de ghidare (poz. 2 în fig. 3.10 - 6) până la şipca opritoare (poz. 4 în fig. 3.10
- 6). Un orificiu de centrare (poz. 5 în fig. 3.10 - 6) de la şipca opritoare se angrenează cu ştiftul
de centrare "faţă" (poz. 4 în fig. 3.9 - 1
, pagina 172) al modulului alimentator X. Totodată, clichetul
de blocare (poz. 1 în fig. 3.10 - 7
, pagina 203) al mesei componentelor se cuplează la rola de blo-
care (poz. 1 în fig. 3.9 - 1
, pagina 172) a modulului alimentator. Ştiftul de centrare "spate" (poz. 12
în fig. 3.9 - 1
, pagina 172) din partea superioară a modulului alimentator se angrenează în decu-
pajul şipcii de centrare (poz. 3 în fig. 3.10 - 6
).
3

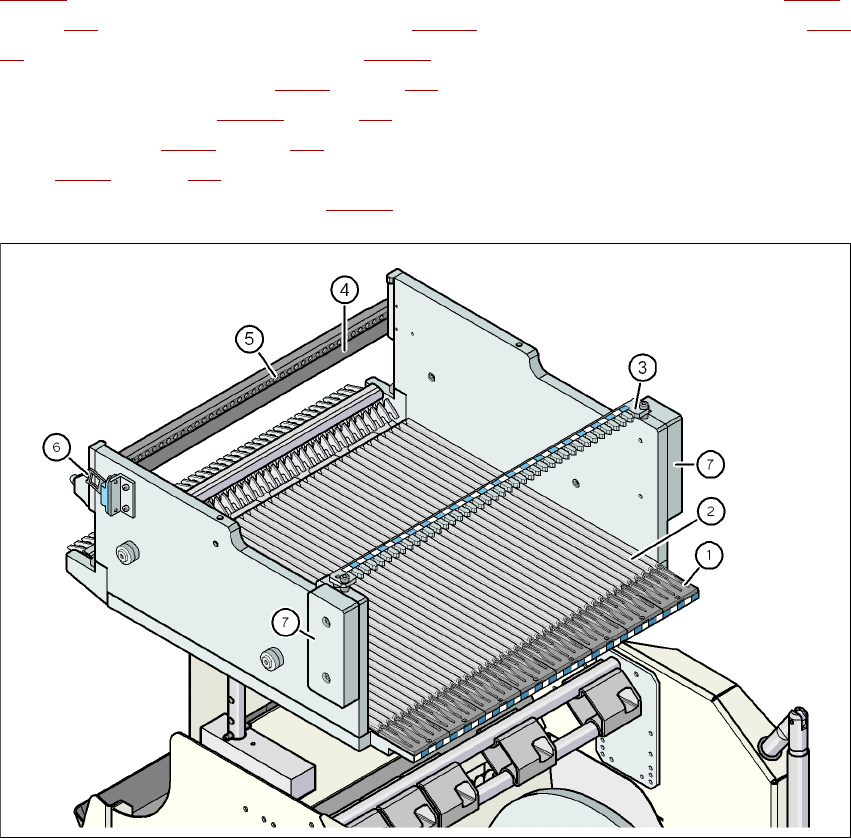

Fig. 3.10 - 6 Masa componentelor, SIPLACE Seria X, vedere din spate
(1) Ghidaj de inserare
(2) Profil de ghidare (profil )
(3) Şipcă de centrare pentru angrenarea ştiftului de centrare "spate" pentru modulele alimenta-
toare X
(4) Şipcă opritoare
(5) Orificii de centrare
(6) Limbă de cuplare pentru întrerupătorul de siguranţă al circuitului de OPRIRE URGENTĂ
(7) Protecţie contra intervenţiei
Instrucţiuni de utilizare SIPLACE Seria X Datele tehnice ale automatului
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Căruciorul cu componente SIPLACE Seria X
203
3

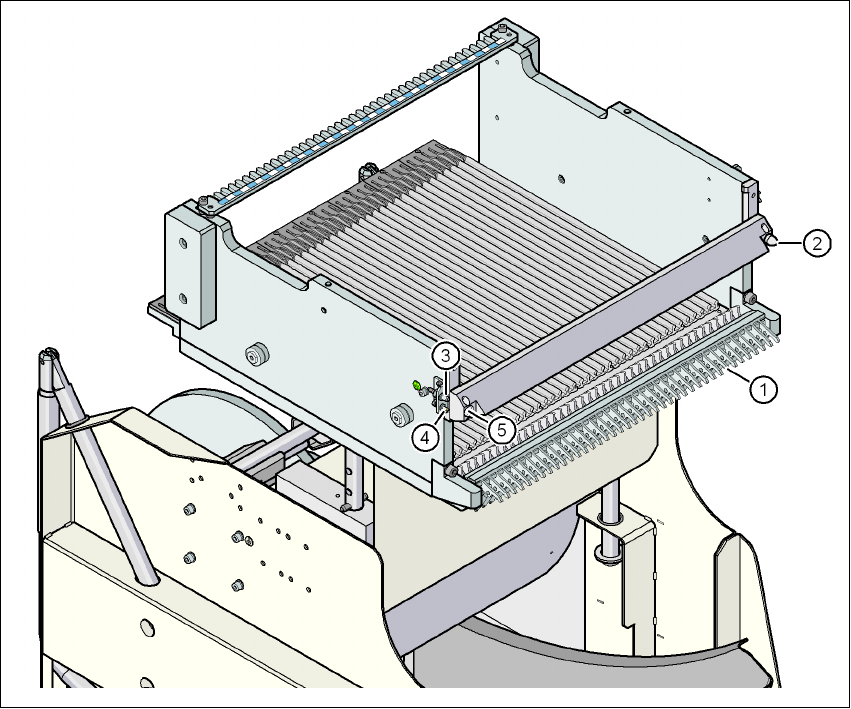

Fig. 3.10 - 7 Masa componentelor, SIPLACE Seria X, vedere din faţă
(1) Clichete de blocare
(2) Ştift de centrare la masa componentelor
(3) Racord de aer comprimat
(4) Ştift de pământare
(5) Orificiu de centrare la masa componentelor
