Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Transportul şi configuraţia livrată
209
4 Instalarea şi punerea în funcţiune
4.1 Transportul şi configuraţia livrată
4.1.1 Ambalajul de transport
În Europa, automatul şi căruciorul cu componente sunt livrate pe doi paleţi din lemn, ambalate în
folii de plastic. În afara Europei, automatul şi căruciorul cu componente sunt livrate în cutii de
transport din lemn.
4.1.1.1 Dimensiunile ambalajelor de transport
Dimensiunile paleţilor şi cutiilor din lemn sunt prezentate în tabelul următor:
4

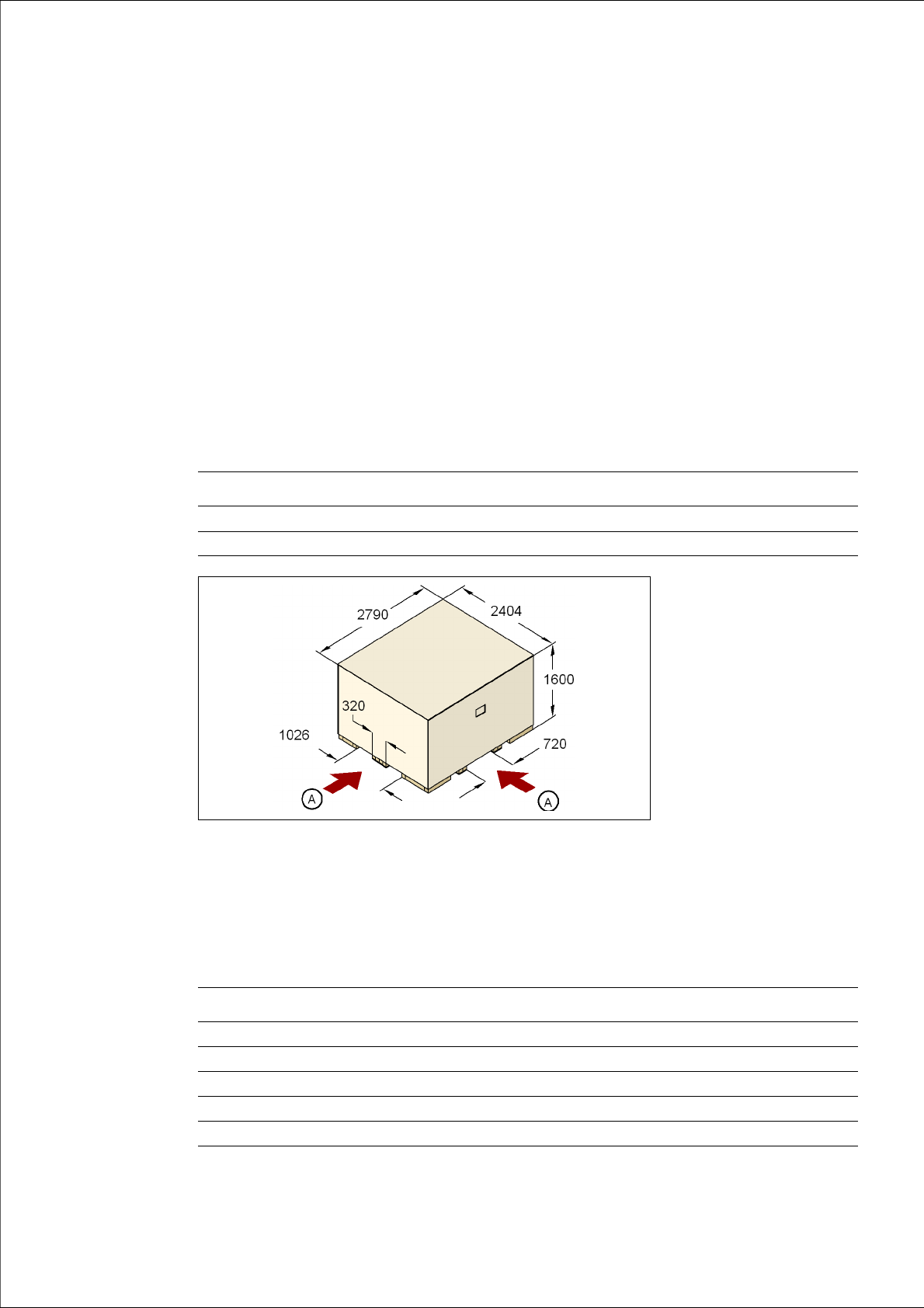

Fig. 4.1 - 1 Cutie de transport - dimensiuni în milimetri
(A) Puncte de aplicare a stivuitorului cu furcă
4.1.1.2 Greutatea automatului pregătit de expediţie
Tabelul următor conţine valorile de greutate ale automatului pregătit de expediţie, inclusiv amba-
lajul.
Automat Cărucior cu componente
Palet 2790 x 2404 mm² 2060 x 1350 mm²
Cutie de lemn 2790 x 2404 x 1600 mm³ 2060 x 1350 x 1300 mm³
Automat Expediere în Europa Expediere transoceanică
X2 3836 kg 4336 kg
X3 3980 kg 4420 kg
X4 4004 kg 4504 kg
X4I 3859 kg 4359 kg
Cărucior cu componente 470 kg 550 kg
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Transportul şi configuraţia livrată Ediţia 01/2011
210
4.1.2 Verificarea livrării
→ Depozitaţi automatul în ambalaj, până când acesta atinge temperatura camerei. În caz con-
trar există riscul formării de condens.
→ Verificaţi livrarea cu privire la deteriorări.
→ Verificaţi senzorii de şoc.
→ Despachetaţi automatul şi accesoriile şi verificaţi integralitatea livrării (foaia de expediţie de
referinţă).
→ Documentaţi rezultatul în raportul de instalare / procesul verbal de recepţie.
4.1.3 Configuraţia livrată
La livrare, automatul este configurat după cum urmează:
– Kitul de extindere de pe partea de ieşire a PCB-urilor (poz. 1 în fig. 4.1 - 2
, pagina 211) este
demontată de pe maşina de bază.
– Unitatea axelor (poz. 2 în fig. 4.1 - 2
, pagina 211) din kitul de extindere de pe partea de ieşire
a PCB-urilor este aşezat pe o pernă de transport. Toate cablurile sunt conectate la unitatea
axelor.
– Pista de transport a transportorului simplu este reglată la o lăţime de 210 mm. La transporto-
rul dublu, lăţimea pistei de transport 1 este de 100 mm, iar cea a pistei de transport 2 este de
210 mm. Acest reglaj al lăţimii este important pentru reglajul fin al automatului.
În plus, la transportorul dublu, conexiunile electrice dintre motorul transportorului şi bariera
luminoasă al pistei de transport din stânga sunt uşor accesibile şi rămâne loc suficient pentru
montarea transportorului de evacuare.
– Transportoarele de evacuare (poz. 4 în fig. 4.1 - 2
, pagina 211) ale transportoarelor simplu şi
dublu sunt demontate. Cablurile electrice de legătură dintre motoarele transportoarelor şi ba-
rierele luminoase sunt deconectate.
– Ambele tastaturi (poz. 6 în fig. 4.1 - 2
, pagina 211) sunt deconectate.
– Tablele suport ale tastaturilor (poz. 5 în fig. 4.1 - 2
, pagina 211) sunt desprinse.
– Ambele monitoare (poz. 7 în fig. 4.1 - 2
, pagina 211) sunt demontate.
–Ambele lămpi de semnalizare (poz. 8 în fig. 4.1 - 2
, pagina 211) sunt demontate.
– Toate axele portalurilor sunt fixate cu siguranţe pentru transport.
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Transportul şi configuraţia livrată
211
4

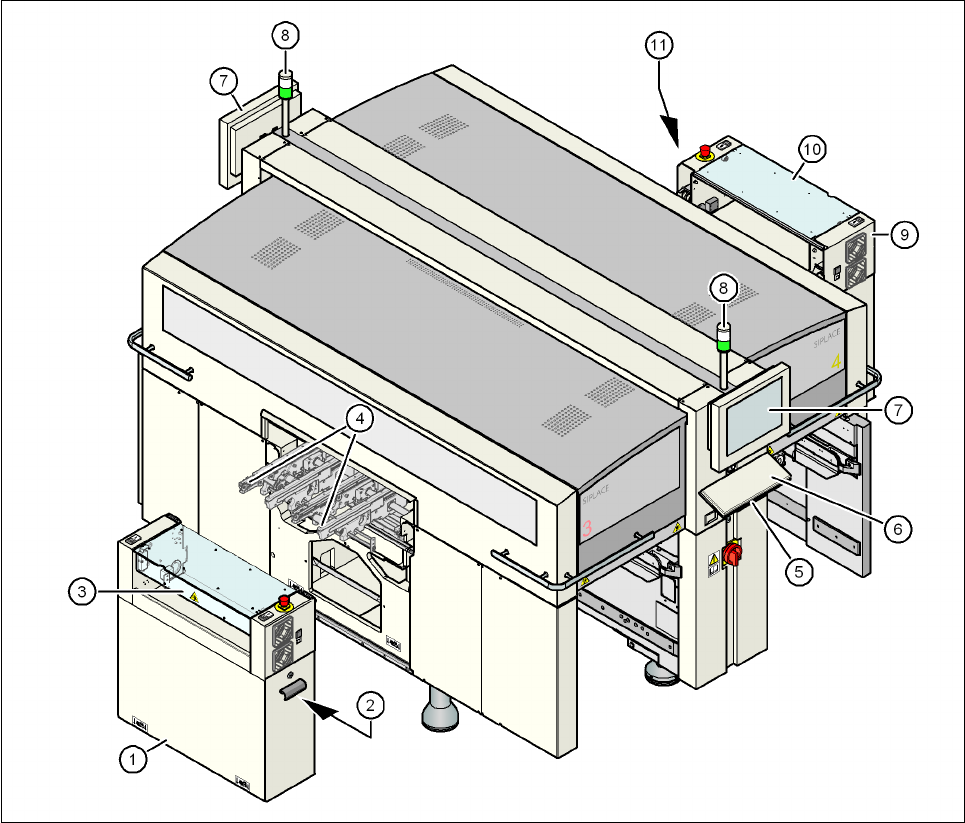

Fig. 4.1 - 2 Configuraţia livrată a automatului
(1) Kitul de extindere de pe partea de ieşire a PCB-urilor - demontat la livrare
(2) Unitatea axelor de pe partea de ieşire a PCB-urilor - X4I, X4: portalurile 2 şi 3, X3: portalul 3, X2: portalurile
1 şi 3
(3) Capacul transportorului
(4) Transportorul de evacuare
(5) Tablă suport pentru tastatură
(6) Tastatură
(7) Monitor
(8) Lampă de semnalizare
(9) Unitatea Box-PC de pe partea de intrare a PCB-urilor
(10) Kitul de extindere de pe partea de intrare a PCB-urilor - poate fi demontat în caz de necesitate
(11) Unitatea axelor de pe partea de intrare a PCB-urilor - X4I, X4 şi X3: portalurile 1 şi 4
