Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Infrastructura locului de amplasare Ediţia 01/2011
218
4.2.1.2 Valori limită ale vibraţiilor
Automatul este insensibil la vibraţiile podelei. Cu toate acestea, trebuie respectate următoarele
valori limită ale vibraţiilor.
4
4
4
4
4
4.2.2 Unitate de alimentare cu aer comprimat
4.2.2.1 Verificarea alimentării cu aer comprimat
Verificaţi dacă alimentarea cu aer comprimat corespunde specificaţiilor prescrise ale maşinii (vezi
tabelul din secţiunea 3.2
, pagina 105).
INDICAŢIE: 4
În documentaţia "Configuraţia reţelei (electrice şi de aer comprimat) pentru instalaţii SMD la cli-
ent", cod articol 00191409-xx sunt descrise măsurile necesare pentru atingerea specificaţiilor
impuse.
→ Înregistraţi în procesul verbal caracteristicile aerului comprimat de la locul de amplasare.
AVERTIZARE
Nu deconectaţi niciodată conductele de aer comprimat aflate sub presiune. Există pericol de ră-
nire! 4
Parametru Valoare
Valoarea spectrală terţă a frecvenţei vibraţiilor 5 - 100 Hz
v < 250 µm/s
Valoarea v
max
în timp
v
max
< 1,5 mm/s
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Infrastructura locului de amplasare
219
4.2.2.2 Racordarea aerului comprimat la automat
4

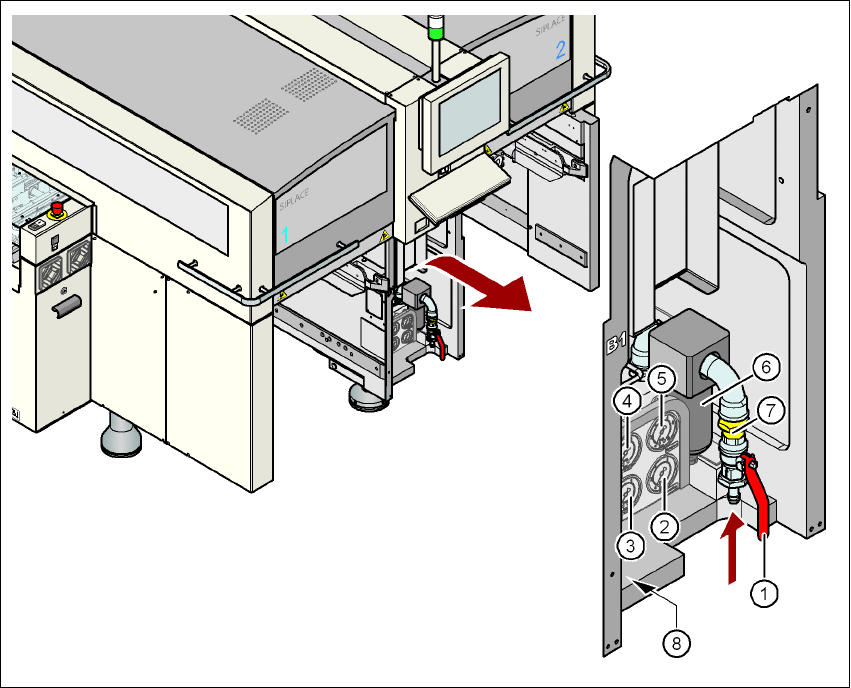

Fig. 4.2 - 1 Racordarea conductei de aer comprimat
(1) Robinet de închidere în poziţia "DESCHIS"
(2) Manometrul pentru presiunea de alimentare a componentelor maşinii
Presiune nominală: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (domeniu de indicare 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometrul pentru presiunea de alimentare a distribuitorului portalului
Presiune nominală: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (domeniu de indicare 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometrul pentru presiunea de alimentare a modulelor alimentatoare Bulkcase
Presiune nominală: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (domeniu de indicare 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometru pentru presiunea de admisie
Presiune nominală: 0,5 - 1,0 MPa, 5 - 10 bar (domeniu de indicare: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtru de aer comprimat
(7) Racord de aer comprimat
(8) Şurub cu locaş hexagonal pentru fixarea unităţii pneumatice
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Infrastructura locului de amplasare Ediţia 01/2011
220
4.2.3 Alimentarea de la reţea
4

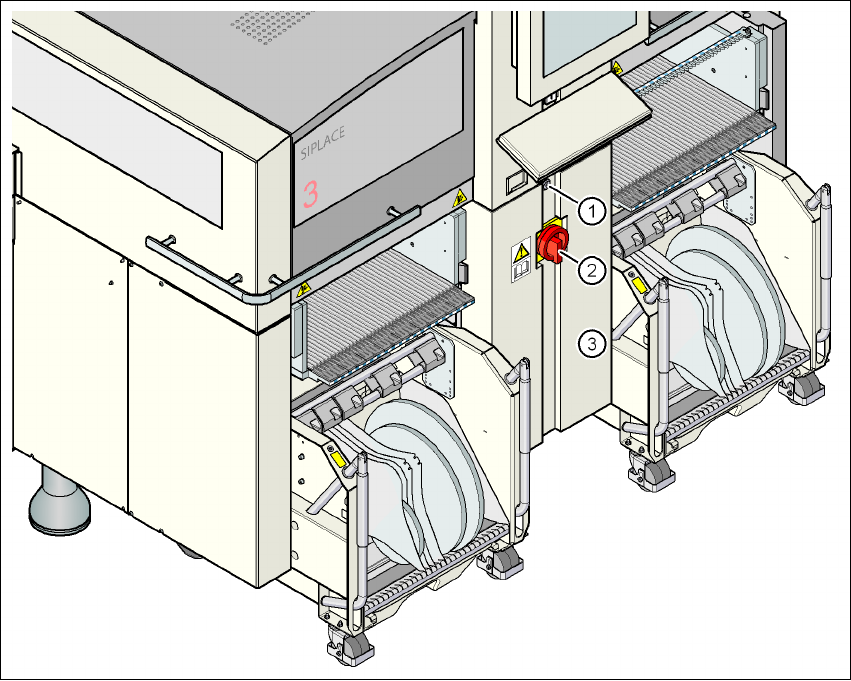

Fig. 4.2 - 2 Poziţia alimentării electrice la automat
4
(1) Zăvor
(2) Întrerupător general cu siguranţă împotriva reconectării
(3) Capac
