Instrucţiuni de utilizare SIPLACE Seria X Introducere
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Descrierea maşinii
21
1.1.3 Plantatorul de LED-uri SIPLACE X4 LED Placer
Plantatorul de LED-uri X4 este echipat cu patru portaluri, câte două portaluri pentru fiecare zonă
de plantare (ZP). La plantatorul de LED-uri X4 sunt posibile următoarele configuraţii ale capului
de plantare:
a) Zonă de plantare 1
b) Zonă de plantare 2
Caracteristicile sunt identice cu cele ale plantatoarelor de componente electronice X4. Acestea
sunt prezentate în secţiunea 3.1
, pagina 101.
1.1.4 SIPLACE X3
Plantatorul de componente electronice X3 dispune de 3 portaluri, 2 dintre ele în zona de plantare
1 şi unul în zona de plantare 2. La automatele X3 sunt posibile următoarele configuraţii ale capului
de plantare:
a) Zonă de plantare 1
b) Zonă de plantare 2
Caracteristicile sunt specificate în secţiunea 3.1, pagina 101.
1
Capete de plantare ZP2
b
Capete de plantare ZP1
a
C&P20/C&P20 CPP / CPP
C&P20/C&P20 da nu
CPP / CPP da da
1
Capete de plantare ZP2
b
Capete de plantare ZP1
a
C&P20/C&P20 CPP / CPP CPP/TH TH/TH
C&P20 da nu nu nu
CPP da da nu nu
TH da da da da
Introducere Instrucţiuni de utilizare SIPLACE Seria X
Descrierea maşinii Începând cu versiunea software SR.70x.xx Ediţia 01/2011
22
1.1.5 SIPLACE X2
Plantatorul de componente electronice X2 dispune de câte un portal în fiecare zonă de plantare.
Sunt posibile următoarele configuraţii ale capului de plantare:
a) Zonă de plantare 1
b) Zonă de plantare 2
Caracteristicile sunt specificate în secţiunea 3.1, pagina 101.
1.1.6 Principiul SIPLACE
Capetele de plantare preiau componentele de la modulele alimentatoare poziţionate fix pe căru-
ciorul cu componente sau de la tăvile schimbătorului Matrix Tray Changer şi le plantează pe plă-
cile cu circuite aflate de asemenea într-o poziţie fixă. Plantatoarele de componente electronice din
seria X dispun de două zone de plantare:
– în cazul transportorului simplu pot fi plantate simultan până la două plăci cu circuite.
– în cazul transportorului dublu pot fi plantate simultan până la patru plăci cu circuite.
Principiul de "aprovizionare cu componente fixe" şi "plăci cu circuite fixe", care şi-a dovedit fiabi-
litatea în cazul tuturor automatelor SIPLACE, are o serie de avantaje hotărâtoare:
– Alimentarea ulterioară cu componente sau îmbinarea benzilor nu presupune perioade de re-
paus.
– Alimentarea fără trepidaţii a componentelor permite preluarea în siguranţă chiar şi a compo-
nentelor minuscule (de exemplu 01005).
–Menţinerea plăcii cu circuite în poziţie fixă pe durata procesului de plantare previne aluneca-
rea componentelor.
– Combinaţia de capete de plantare cu schimbătoare de pipete garantează întotdeauna o con-
figuraţie optimă a pipetelor pentru procesul de plantare respectiv. Acesta permite reducerea
la minim a curselor de deplasare şi optimizarea succesiunii de plantare.
Flexibilitatea sporită, economicitatea şi siguranţa montării reprezintă garanţiile unei productivit
ăţi
sporite a automatelor SIPLACE Seria X. Perioadele minime de repaus sporesc gradul de utilizare
şi contribuie astfel la sporirea productivităţii.
1
Capete de plantare ZP2
b
Capete de plantare ZP1
a
C&P20 CPP TH
C&P20 da nu nu
CPP da da nu
TH da da da
Instrucţiuni de utilizare SIPLACE Seria X Introducere
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Descrierea maşinii
23
1

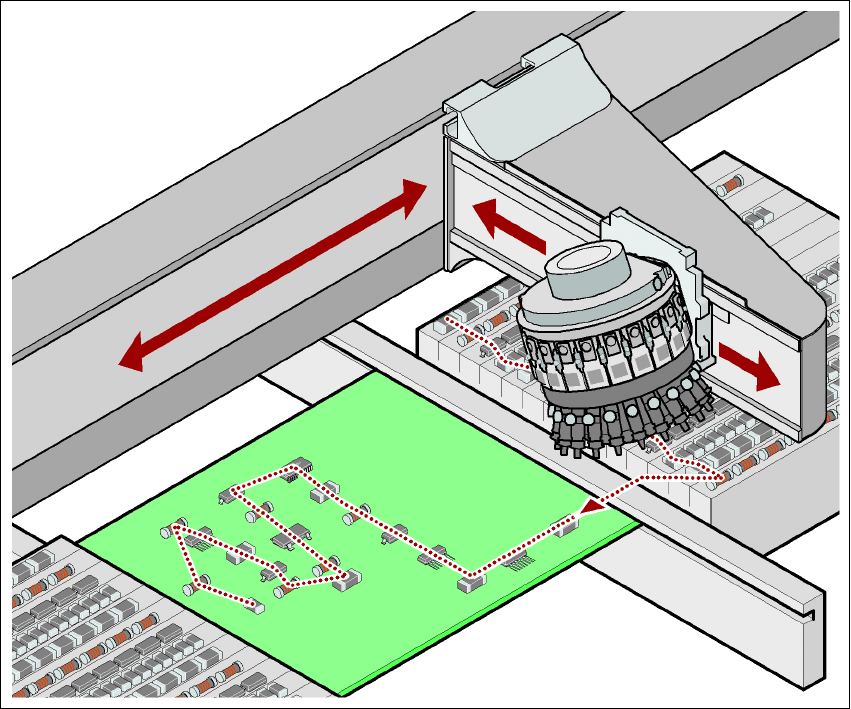

Fig. 1.1 - 1 Principiul de plantare prin procedeul Collect&Place
1
1.1.7 Opţiuni şi caracteristici noi
Pentru extinderea funcţionalităţii automatului sunt oferite următoarele opţiuni noi:
1.1.7.1 SIPLACE MultiStar (CPP) şi cea mai nouă cameră standard a componentelor,
tip 30
Noua cameră a componentelor de tip 30 înlocuieşte camera componentelor de tip 29, care era
instalată până acum la capul CPP. Aceasta poate fi utilizată pentru producţia prototipurilor cu com-
ponente 01005.
1.1.7.2 Senzorul de coplanaritate 3D
Începând cu versiunea software SR.705.03, modulul de măsurare a coplanarităţii este integrat în
softul staţiei. Senzorul de coplanaritate 3D poate fi instalat la plantatoarele de componente elec-
tronice X4, X3 şi X2, în următoarele locaţii:
