Instruc ţ iuni de utilizare SIPLACE Seria X Instalarea ş i punerea în func ţ iune Începând cu versiunea software SR.70x.xx Infrastructura locului de amplasare Edi ţ ia 01/2011 222 A VERTIZARE 4 Cablurile electrice c ă tr…
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Infrastructura locului de amplasare
221
4.2.3.1 Indicaţii privind pericolele
AVERTIZARE
Automatul este alimentat cu o tensiune de reţea de 3 x 200 V~, 3 x 208 V~, 3 x 230 V~,
3 x 380 V~, 3 x 400 V~ respectiv 3 x 415 V~ ± 5%, 50/60 Hz. Componentele acestei instalaţii
conduc aşadar tensiuni care prezintă pericol de moarte - chiar şi cu întrerupătorul general decu-
plat. Manipularea necorespunzătoare a acestui automat poate provoca prin urmare decesul sau
vătămări corporale grave, precum şi pagube materiale însemnate. 4
→ Respectaţi normele de prevenire a accidentelor şi normele DIN în vigoare (în special DIN EN
60 204, partea 1).
→ Numai personalul calificat şi certificat are permisiunea de a deschide capacul unităţii de ali-
mentare electrică şi de a racorda automatul la alimentarea electrică.
4
4
4.2.3.2 Verificarea alimentării de la reţea
Verificaţi dacă alimentarea de la reţea corespunde specificaţiilor prescrise ale maşinii (vezi tabelul
din secţiunea 3.2
, pagina 105).
INDICAŢIE: 4
În documentaţia "Configuraţia reţelei (electrice şi de aer comprimat) pentru instalaţii SMD la cli-
ent", cod articol 00191409-xx sunt descrise măsurile necesare pentru atingerea specificaţiilor
impuse.
INDICAŢIE: 4
La alimentarea electrică apar vârfuri de sarcină condiţionate tehnic. Dacă este cazul, vă rugăm
să stabiliţi impedanţa reţelei luând legătura cu societatea de distribuţie a energiei electrice.
4.2.3.3 Cablul de alimentare de la reţea - specificaţie
Pentru cablul de alimentare de la reţea sunt valabile următoarele specificaţii:
5 x 6 mm² la 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
5 x 6 mm² la 3 x 200 V~/ 3 x 208 V~ / 3 x 230 V~
Codificarea prin culori a conductorilor depinde de ţara de destinaţie a utilizatorului instalaţiei.
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Infrastructura locului de amplasare Ediţia 01/2011
222
AVERTIZARE 4
Cablurile electrice către fiecare automat şi către echipamentele opţionale instalate (de exemplu
MTC) trebuie să fie marcate univoc şi să poată fi atribuite fără niciun dubiu. Sunt valabile regle-
mentările ţării în care este utilizat automatul.
4

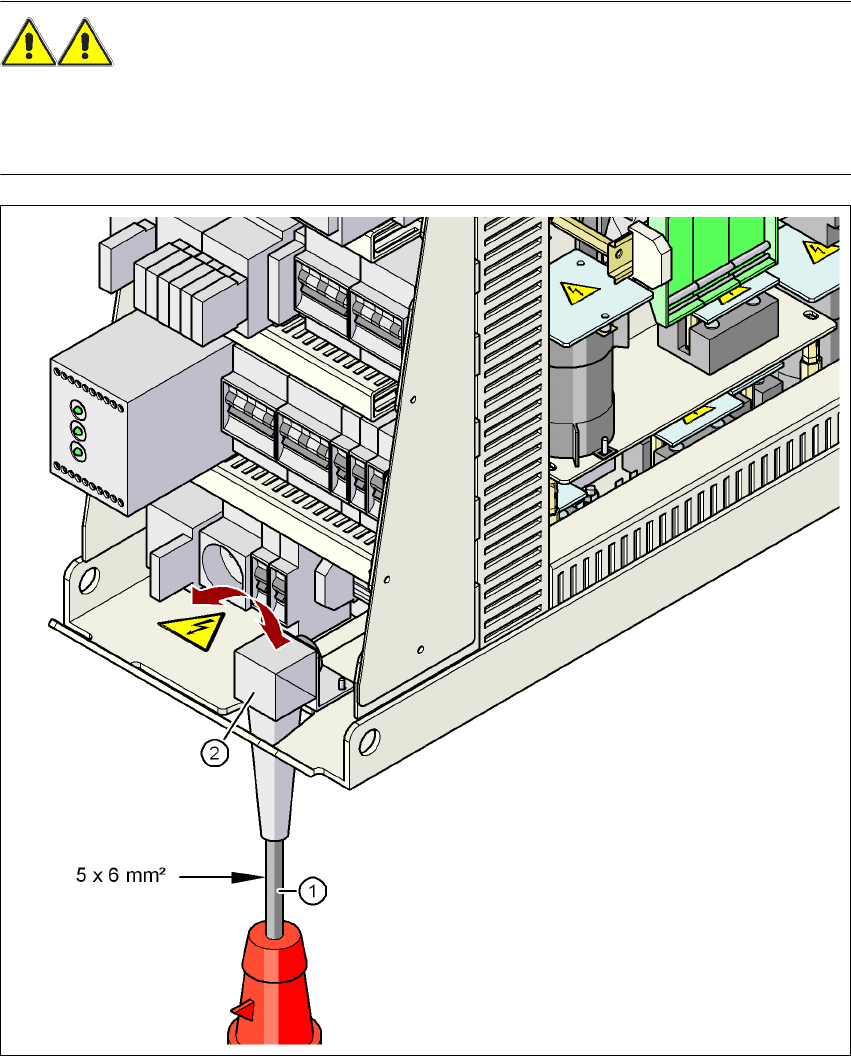

Fig. 4.2 - 3 Secţiunea conductorilor cablului de conectare la reţea
(1) Cablu de alimentare de la reţea
(2) Cot pentru îmbinarea filetată a cablului
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Infrastructura locului de amplasare
223
4.2.3.4 Racordarea cablului de alimentare de la reţea
4

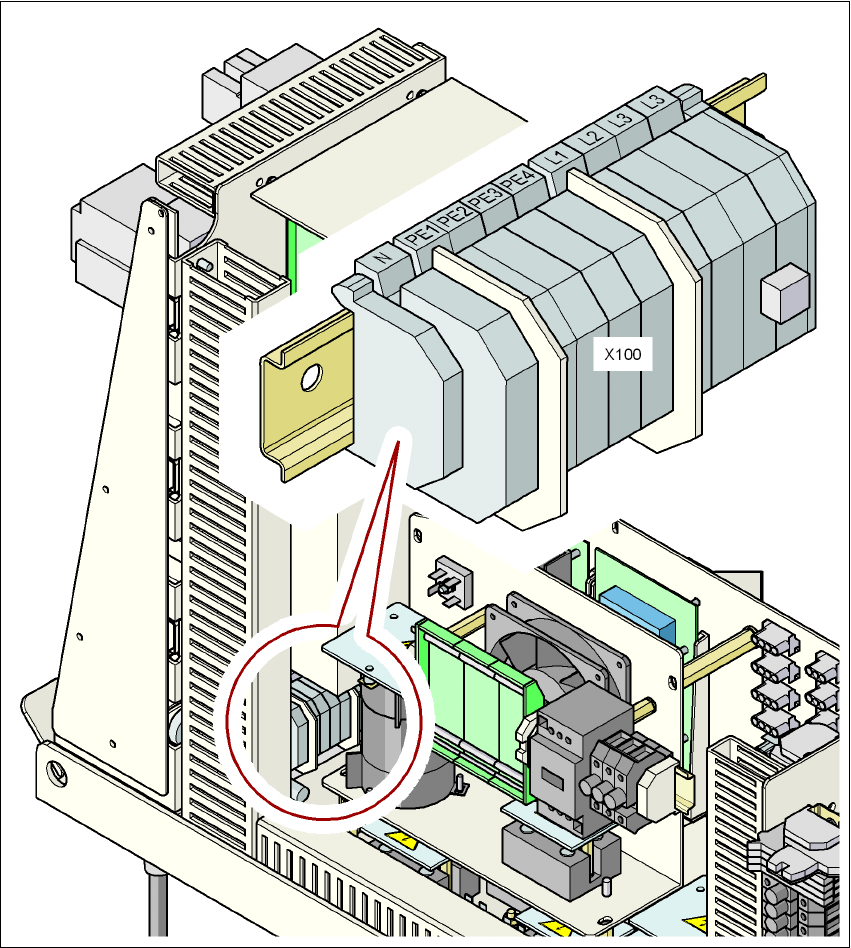

Fig. 4.2 - 4 Tabloul de borne pentru racordarea cablului de conectare la reţea
(L1) Fază a curentului alternativ trifazat
(L2) Fază a curentului alternativ trifazat
(L3) Fază a curentului alternativ trifazat
(N) Conductor neutru
(PE) Conductori de protecţie PE1, PE2, PE3, PE4
(X100) Tablou de borne
