Instruc ţ iuni de utilizare SIPLACE Seria X Începând cu versiunea software SR.70x.xx Instalarea ş i punerea în func ţ iune Edi ţ ia 01/2011 Infrastructura locului de ampla sare 225 INDICA Ţ IE 4 Re ţ elele electrice din …
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Infrastructura locului de amplasare Ediţia 01/2011
224
→ Sertizaţi la capătul fiecărui conductor câte un manşon de cablu.
→ Desfaceţi piuliţa de la cotul de îmbinare filetată a cablului (poz. 2 în fig. 4.2 - 3
, pagina 222).
→ Deschideţi cotul de îmbinare filetată a cablului.
→ Introduceţi cablul de alimentare de la reţea prin cotul de îmbinare filetată a cablului până la
tabloul de borne X100 (vezi X100 în fig. 4.2 - 4
, pagina 223).
→ Fixaţi cablul şi asiguraţi-i o rază de curbură suficient de mare. Nu este permisă îndoirea con-
ductorilor.
→ Închideţi cotul de îmbinare filetată a cablului (poz. 2 în fig. 4.2 - 3
, pagina 222) şi strângeţi
piuliţa cu mâna.
4.2.3.5 Verificarea racordurilor primarului transformatorului trifazic T1
Primarul transformatorului trifazic T1 trebuie să fie configurat pentru tensiunea de alimentare re-
spectivă.
→ Verificaţi din acest motiv la regleta de borne (vezi fig. 4.2 - 5
), dacă primarul transformatorului
trifazic este racordat corect pentru tensiunea de alimentare respectivă.
4

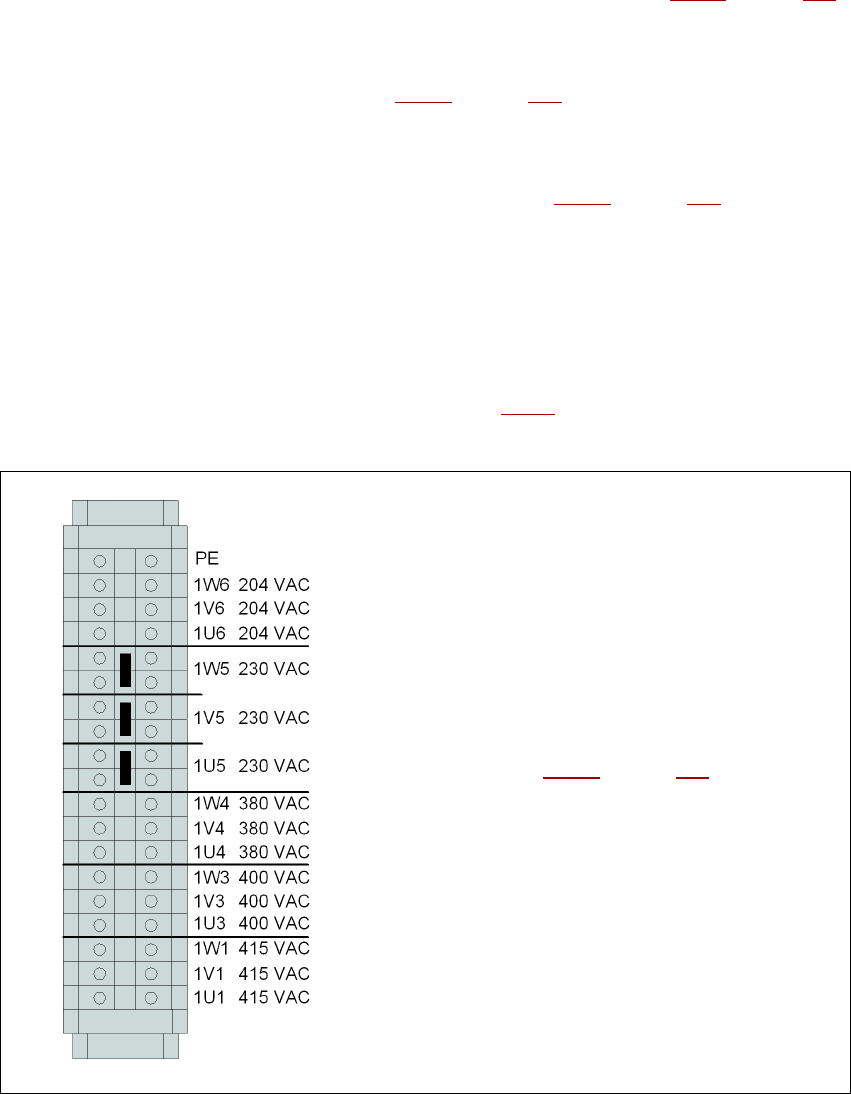

Fig. 4.2 - 5 Tabloul de borne al primarului transformatorului trifazic T1
Pentru poziţia tabloului de borne, vezi
poz. 3 în fig. 4.2 - 6
, pagina 225
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Infrastructura locului de amplasare
225
INDICAŢIE 4
Reţelele electrice din Japonia (3 x 200 V~) şi reţelele electrice din SUA (3 x 208 V~) se conec-
tează la bornele pentru 3 x 204 V~.
4
4
4
4
Fig. 4.2 - 6 Poziţia tabloului de borne cu conexiunile primarului transformatorului trifazic T1
(1) Transformator trifazic T1
(2) Panoul cu schema de conexiuni a primarului
(3) Tablou de borne cu conexiunile primarului transformatorului trifazic T1
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Infrastructura locului de amplasare Ediţia 01/2011
226
4.2.3.6 Verificarea punţilor pentru limitarea curentului de cuplare
În funcţie de tensiunea de alimentare, trebuie să fie configurat limitatorul curentului de cuplare.
Aceasta se realizează cu ajutorul unor punţi fişabile pe placa pentru limitatorul curentului de cu-
plare (poz. 1 în fig. 4.2 - 7
, pagina 226).
4
Fig. 4.2 - 7 Poziţia plăcii şi a conectorului pentru limitatorul curentului de cuplare
4
(1) Placă pentru limitatorul curentului de cuplare
X1, X2, X3 Conector pentru configurarea limitatorului curentului de cuplare de pe placă
→ Verificaţi ocuparea punţilor şi corectaţi-o dacă este cazul.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 200 V~
3 x 208 V~
3 x 230 V~
