4.2.3.6 Verificarea punţilor pentru limitarea curentului de cuplare

În funcţie de tensiunea de alimentare, trebuie să fie configurat limitatorul curentului de cuplare.

Aceasta se realizează cu ajutorul unor punţi fişabile pe placa pentru limitatorul curentului de cu-

plare (poz. 1 în fig. 4.2 - 7

, pagina 226).

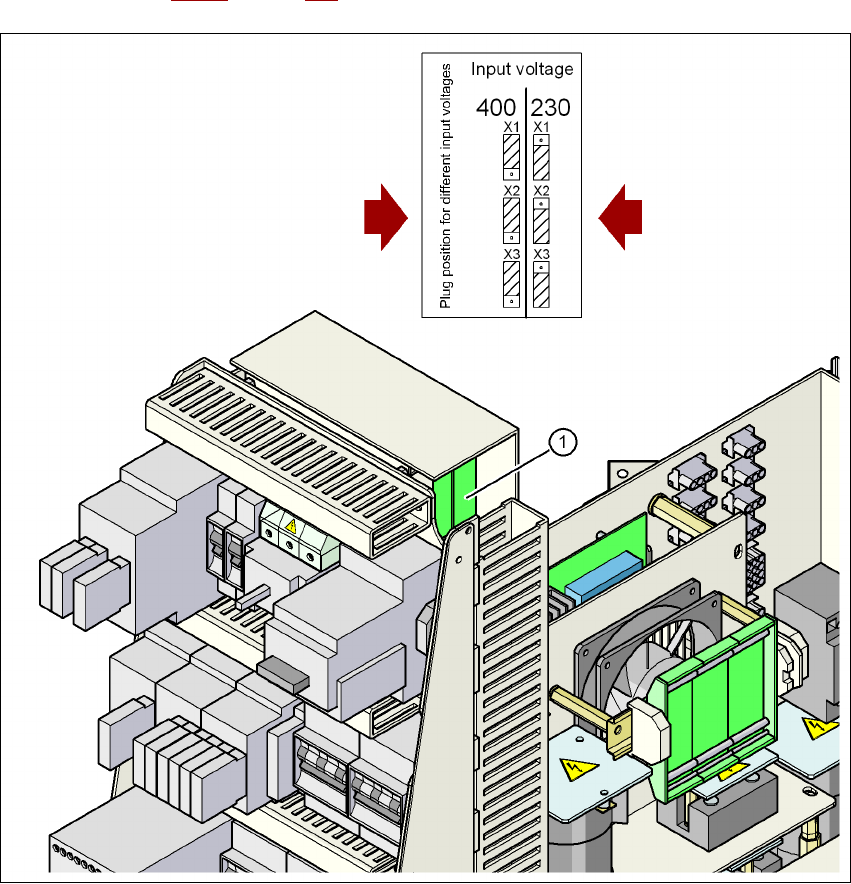

Fig. 4.2 - 7 Poziţia plăcii şi a conectorului pentru limitatorul curentului de cuplare

(1) Placă pentru limitatorul curentului de cuplare

X1, X2, X3 Conector pentru configurarea limitatorului curentului de cuplare de pe placă

→ Verificaţi ocuparea punţilor şi corectaţi-o dacă este cazul.

3 x 380 V~

3 x 400 V~

3 x 415 V~

3 x 200 V~

3 x 208 V~

3 x 230 V~

Instrucţiuni de utilizare SIPLACE Seria X

Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune

Ediţia 01/2011 Instalarea automatului

227

4.3 Instalarea automatului

4.3.1 Înălţimile transportoarelor de PCB-uri la automat

Automatul poate fi reglat pentru următoarele înălţimi ale transportoarelor de PCB-uri:

830 mm ± 15 mm 4

900 mm ± 15 mm 4

930 mm ± 15 mm (înălţime standard) 4

950 mm ± 15 mm (înălţimea SMEMA) 4

INDICAŢIE 4

Prin înălţimea transportorului de PCB-uri se înţelege distanţa dintre muchia superioară a curelei

de transport a plăcilor cu circuite şi muchia inferioară a picioarelor maşinii.

4.3.2 Indicaţii de avertizare

PERICOL 4

Numai tehnicienii ASM AS sau persoanele certificate au permisiunea de a instala şi pune în func-

ţiune automatul.

→ Respectaţi în acest sens normele de prevenire a accidentelor în vigoare.

→ Nu vă aşezaţi niciodată sub automat pentru montarea picioarelor maşinii. Toate subansam-

blurile şi piesele pot fi montate prin spaţiile libere destinate meselor cu componente. Cu toate

acestea, dacă executaţi totuşi lucrări de montaj la partea inferioară a automatului, este nece-

sar să-l sprijiniţi suplimentar prin metode adecvate. Nu este permisă folosirea exclusivă a sti-

vuitorului cu furcă pe post de reazem!

→ Aveţi grijă ca portalurile să fie poziţionate deasupra zonei de transport a plăcilor cu circuite,

pentru a nu vă limita mişcările capului în timpul montajului. Veţi exclude astfel orice risc de

rănire.

→ Pentru reglarea înălţimii automatului sunt necesare două persoane:

– o persoană execută lucrările de montaj necesare,

– cealaltă persoană supraveghează stabilitatea poziţional

ă a automatului ridicat în timpul

montajului.

→ Pentru a vă proteja picioarele, purtaţi încălţăminte de protecţie special concepută. Un picior

al maşinii cântăreşte cca. 20 kg.

Instrucţiuni de utilizare SIPLACE Seria X

Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx

Instalarea automatului Ediţia 01/2011

228

4.3.3 Instrumente şi mijloace ajutătoare

Pentru reglarea înălţimii automatului aveţi nevoie de următoarele instrumente şi mijloace ajută-

toare:

– Cheie fixă mărimea 36, cod articol 00096286-01

Cheie de mărimea 36 pentru şurubul de reglare M24x2x120 destinat ajustării înălţimii pi-

cioarelor maşinii 4

– Cheie cu dinte 135 - 145 pentru ajustarea picioarelor mijlocii ale maşinii

Cod articol 00376519-xx 4

– Cheie fixă simplă mărimea 65, cod articol 00353827-01

Cheie mărimea 65 pentru contrapiuliţa hexagonală M24 de la piciorul mijlociu al maşinii 4

– Cheie hexagonală, mărimea 10, cod articol 00373926-01

pentru şuruburile cu locaş hexagonal M12x80 destinate fixării pieselor distanţiere ale pi-

cioarelor mijlocii ale maşinii 4

– Cheie hexagonală, mărimea 19, cod articol 00373928-01

pentru şurubul cu locaş hexagonal M24x90 destinat fixării provizorii a pieselor de fixare a

celor patru picioare exterioare ale maşinii 4

– Cheie dinamometrică cu acţionare hexagonală, mărimea 19, cuplu de strângere 130 Nm

pentru montarea finală a celor patru picioare exterioare ale maşinii

– Stivuitor cu furcă

Lungimea furcii: min. 1800 mm 4

Capacitate portantă: min. 6000 kg 4

Lăţimea furcii: vezi fig. 4.3 - 1

, pagina 229 4

– Nivelă cu bulă de mare precizie: precizie 0,02 mm/m

– Sistem de transport cu pernă de aer: SIPLACE HSxx, cod articol 00119002-xx
