dintre picioarele maşinii este de 776 mm. Este interzisă în mod expres lărgirea distanţei dintre
dinţii furcii, astfel încât automatul să fie ridicat de părţile laterale ale cadrului maşinii. În acest
caz ar rezulta o deformare a cadrului maşinii.
→ Aveţi grijă ca furca să fie încărcată uniform la ridicarea automatului. Aplicarea unui suport ri-
gid între furcă şi automat poate preveni răsturnarea automatului în momentul ridicării. Se
poate evita astfel o solicitare unilaterală a picioarelor maşinii, care ar conduce la o deformare
a sistemului de fixare a picioarelor maşinii. Recomandă prezenţa unei a doua persoane care
să supravegheze ridicarea automatului şi să se asigure că acesta nu se răstoarnă într-o parte
la ridicarea cu stivuitorul cu furcă.
→ Ridicaţi automatul cu stivuitorul cu furcă la o înălţime de circa 30 mm. Veţi evita astfel orice
risc de rănire a picioarelor dumneavoastră, în cazul coborârii accidentale a picioarelor maşi-
nii.
Automatul se sprijină pe 6 picioare.
– 4 picioare exterioare ale maşinii (poz. 1 în fig. 4.3 - 3
, pagina 231)
Picioarele exterioare ale maşinii sunt disponibile în două variante de execuţie: 4
– picior exterior al maşinii pentru înălţimea transportorului de PCB-uri de 830 mm,
lungime 369 mm, cod articol 03041008-01 (poz. 1 în fig. 4.3 - 2
)
– picior exterior al maşinii pentru înălţimile transportorului de PCB-uri de 900, 930 şi
950 mm, lungime 439 mm, cod articol 03000890-02 (poz. 2 în fig. 4.3 - 2
).
– 2 picioare mijlocii ale maşinii (poz. 2 în fig. 4.3 - 3
, pagina 231) cu 2 piese distanţiere (poz. 3
şi poz. 4 în fig. 4.3 - 3
, pagina 231) pentru reglarea înălţimii, dacă este cazul.
4

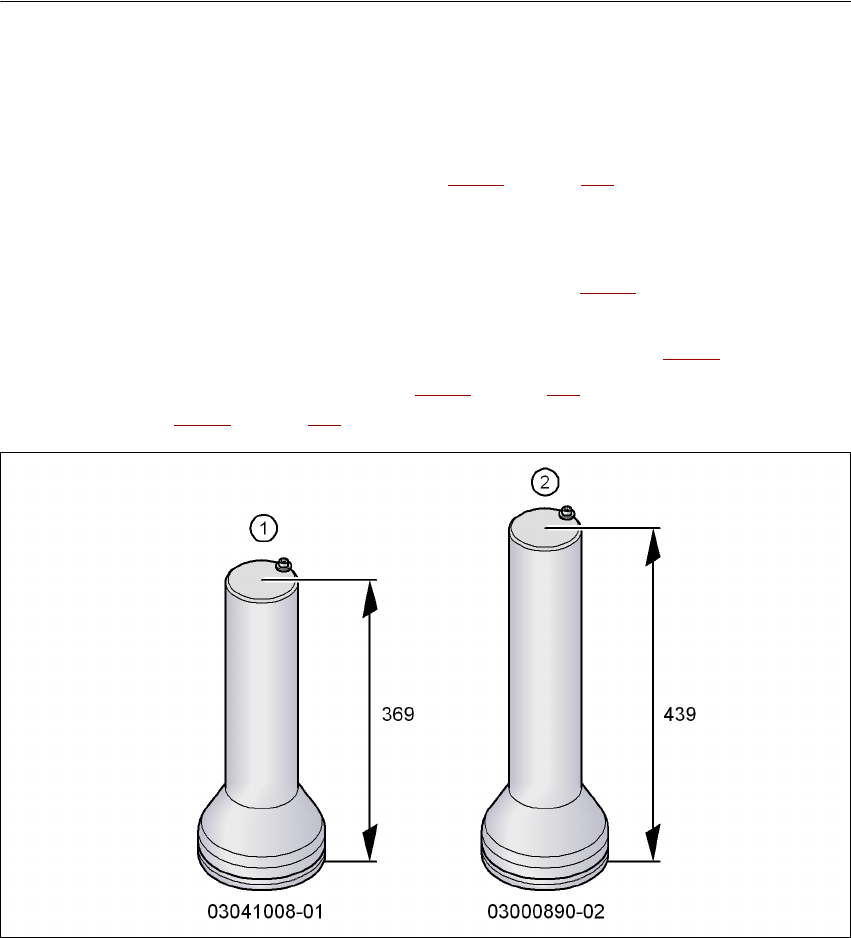

Fig. 4.3 - 2 Picioarele exterioare ale maşinii - două variante de execuţie (cote în milimetri)
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
231
4

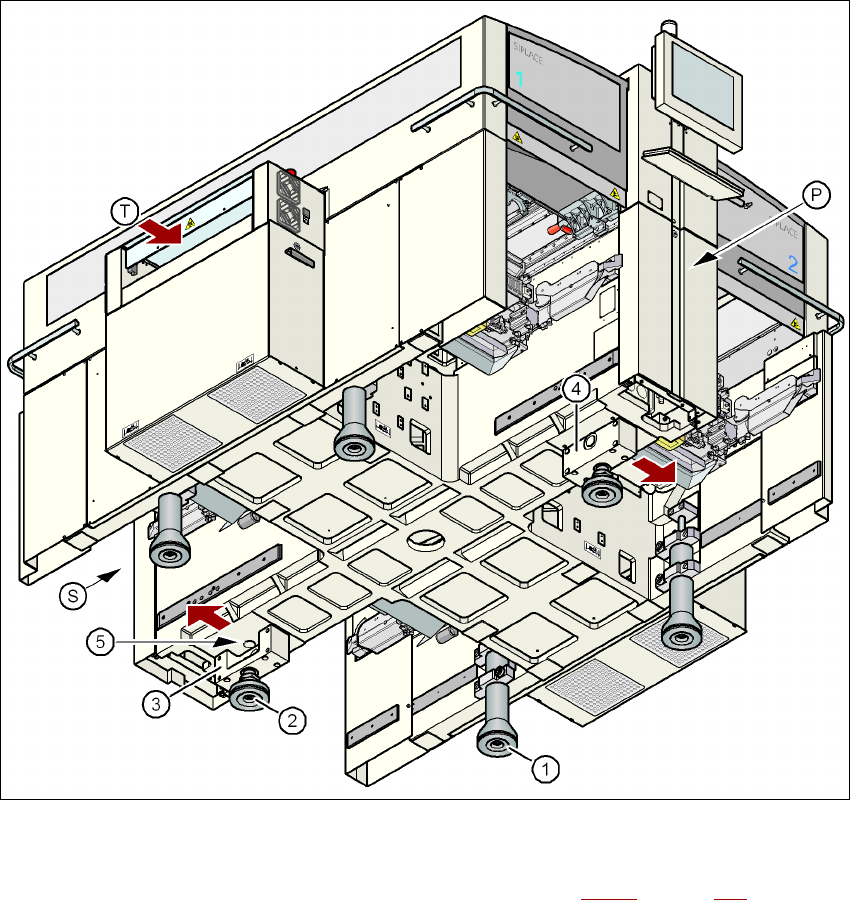

Fig. 4.3 - 3 Picioarele automatului
4
(1) Picior exterior al maşinii, 4 x, 2 variante de execuţie (vezi fig. 4.3 - 2, pagina 230)
(2) Picior mijlociu al maşinii, 2 x
(3) Piesă distanţieră pe lateralul unităţii de alimentare electrică
(4) Piesă distanţieră pe lateralul unităţii pneumatice
(5) Gaură filetată pentru piciorul mijlociu al maşinii
(T) Direcţia de transport a plăcilor cu circuite
(P) Unitate pneumatică
(S) Unitate de alimentare electrică
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
232
4.3.4.1 Prereglarea înălţimii picioarelor mijlocii ale maşinii
Mai întâi vor fi prereglate picioarele mijlocii ale maşinii. În funcţie de înălţimea automatului, piesa
distanţieră trebuie înşurubată în poziţia corectă la partea inferioară.
Reglarea înălţimii transportorului de PCB-uri la 830 mm 4
Pentru înălţimea transportorului de PCB-uri de 830 mm nu aveţi nevoie de piesa distanţieră.
→ Înşurubaţi piciorul mijlociu al maşinii cât mai adânc posibil în filetul prevăzut în acest sens
(vezi punctul 5 în fig. 4.3 - 3
, pagina 231).
Reglarea înălţimii transportorului de PCB-uri la 900 mm 4
Pentru înălţimea transportorului de PCB-uri de 900 mm veţi avea nevoie de piesa distanţieră.
→ Orientaţi-o astfel încât latura de 90 mm să fie verticală şi orificiul pentru piciorul mijlociu al
maşinii să fie îndreptat în jos.
4
4
4
4
4
4
4
4
4
4
4
4

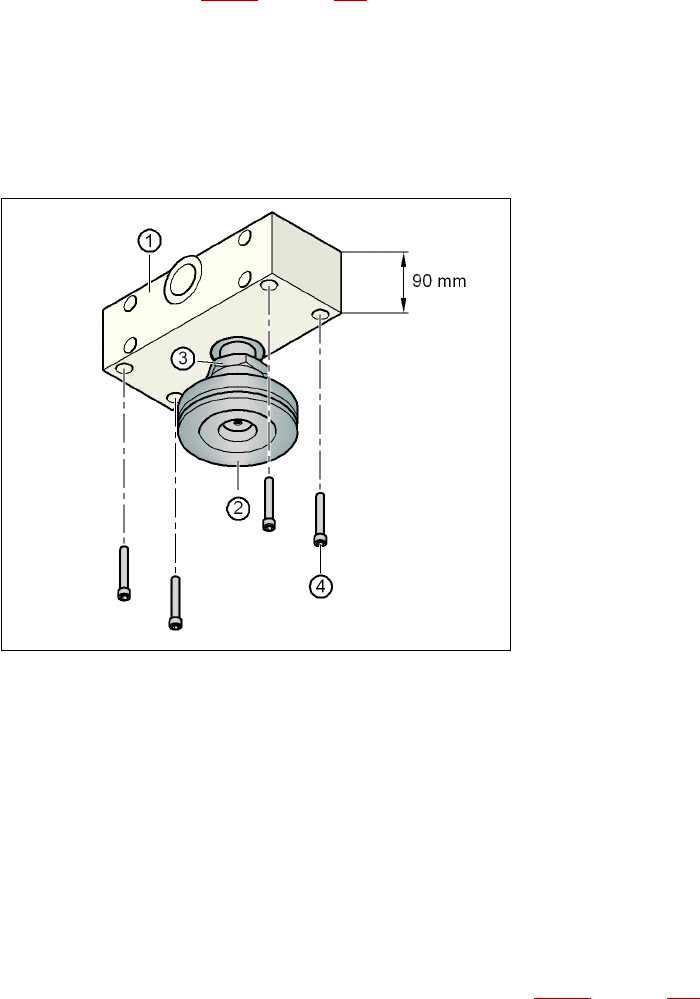

Fig. 4.3 - 4 Orientarea piesei distanţiere pentru înălţimea transportorului de 900 mm
(1) Înălţimea piesei distanţiere 90 mm
(2) Piciorul mijlociu al maşinii
(3) Contrapiuliţă M24
(4) Şurub cu locaş hexagonal M12x80, 4 buc.
→ Înşurubaţi porţiunea filetată a piciorului mijlociu al maşinii în orificiul din partea inferioară a
piesei distanţiere.
→ Orientaţi ambele piese distanţiere din partea inferioară a maşinii după cum urmează:
– Deschiderea piesei distanţiere de pe partea unităţii pneumatice este orientată în direcţia
de transport a plăcilor cu circuite (vezi punctul 4 în fig. 4.3 - 3
, pagina 231).
