Instruc ţ iuni de utilizare SIPLACE Seria X Instalarea ş i punerea în func ţ iune Începând cu versiunea software SR.70x.xx Instalarea automatului Edi ţ ia 01/2011 242 4.3.7.5 Mont area cablurilor de p ă mânt are pentru u…
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
241
4.3.7.3 Fixarea ghidajului axului hexagonal
→ În cazul transportorului simplu, fixaţi un ghidaj pentru axul hexagonal (poz. 8 în fig. 4.3 - 7,
pagina 237
) la kitul de extindere cu două şuruburi cu cap cilindric M6x16 şi şaibe.
→ În cazul transportorului dublu, fixaţi două ghidaje pentru axul hexagonal (poz. 8 în fig. 4.3 - 7
,
pagina 237
) la kitul de extindere cu câte două şuruburi cu cap cilindric M6x16 şi şaibe.
4.3.7.4 Conectarea cablurilor - kitul de extindere de pe partea de ieşire a PCB-urilor
4
4
4
4
4
Partea stângă a kitului de extindere
(privind în direcţia de transport)
Conector/cablu la conector/cablu
Butonul de OPRIRE URGENTĂ
Butonul de pornire/oprire
X63/03020687 X63/03002526
Întrerupătorul capotei de protecţie, locaţia 3
X53/03020409 X53/03002528
Butonul dispozitivului de tracţiune a căruciorului cu
componente, locaţia 3
X232/03021056 X232/03021053
Partea dreaptă a kitului de extindere
(privind în direcţia de transport)
Conector/cablu la conector/cablu
Butonul de pornire/oprire
Comutatorul capacului transportorului de PCB-uri
X62/03020410 X62/03002525
Întrerupătorul capotei de protecţie, locaţia 2
X52/03006476 X52/03002527
Butonul dispozitivului de tracţiune a căruciorului cu
componente, locaţia 2
X222/03021056 X222/03021052
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
242
4.3.7.5 Montarea cablurilor de pământare pentru uşi
→ Fixaţi ambele cabluri de pământare pentru uşi (poz. 4 în fig. 4.3 - 8, pagina 239) la cadrul ma-
şinii, după cum urmează:
4

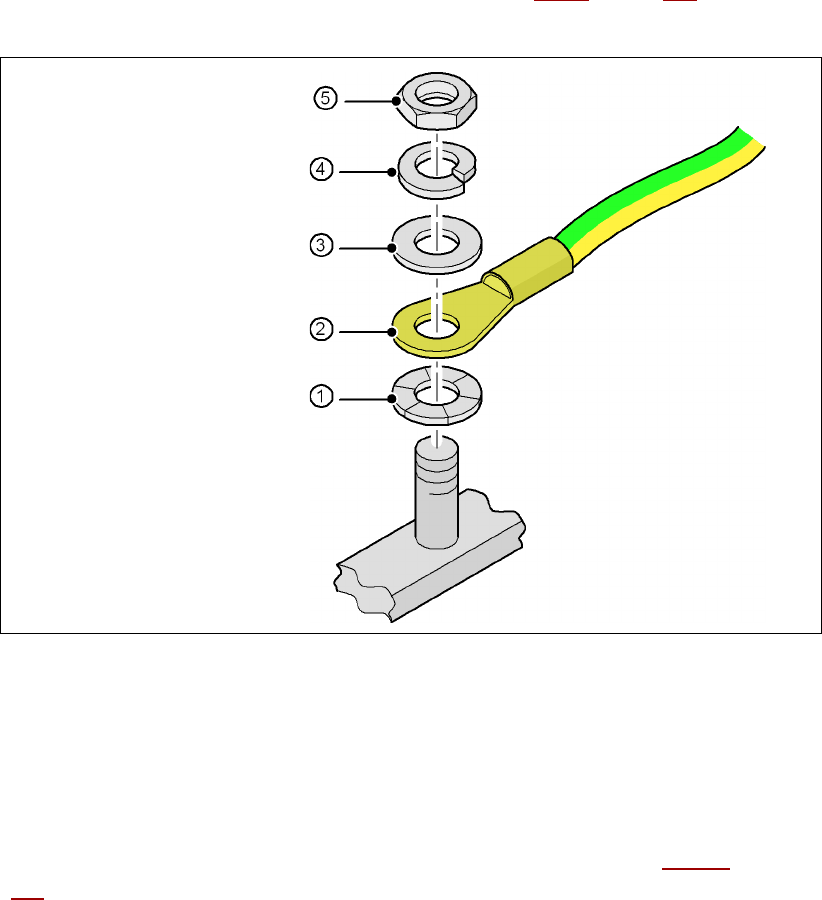

Fig. 4.3 - 9 Montarea cablului de pământare
4
4
4
4
4
4.3.7.6 Verificarea şi reglarea întrerupătoarelor capotei de protecţie
→ Verificaţi funcţionarea întrerupătoarelor capotei de protecţie (poz. 2 în fig. 4.3 - 17, pagina
258
).
→ Ajustaţi întrerupătoarele capotei de protecţie dacă este cazul (vezi instrucţiunile de service).
Piuliţă hexagonală M5
Inel de siguranţă M5, DIN 7980
Şaibă M5, DIN 125
Papuc de cablu, inelar
Şaibă de contact
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
243
4.3.7.7 Instalarea panoului "inferior" de protecţie contra intervenţiei
Automatele sunt livrate cu un singur panou "inferior" de protecţie contra intervenţiei. Dacă auto-
matele sunt montate în cadrul unei linii, va lipsi panoul de protecţie contra intervenţiei dintre trans-
portoarele de evacuare şi alimentare imediat învecinate.
AVERTIZARE 4
În principiu, montaţi la partea de alimentare a primului automat şi la partea de evacuare a ultimu-
lui automat de pe linie un panou "inferior" de protecţie contra intervenţiei (cod articol 03045426-
xx), folosind 4 şuruburi cu locaş hexagonal M4x12. Veţi împiedica astfel o intervenţie neautoriza-
tă a personalului în interiorul automatului.
4

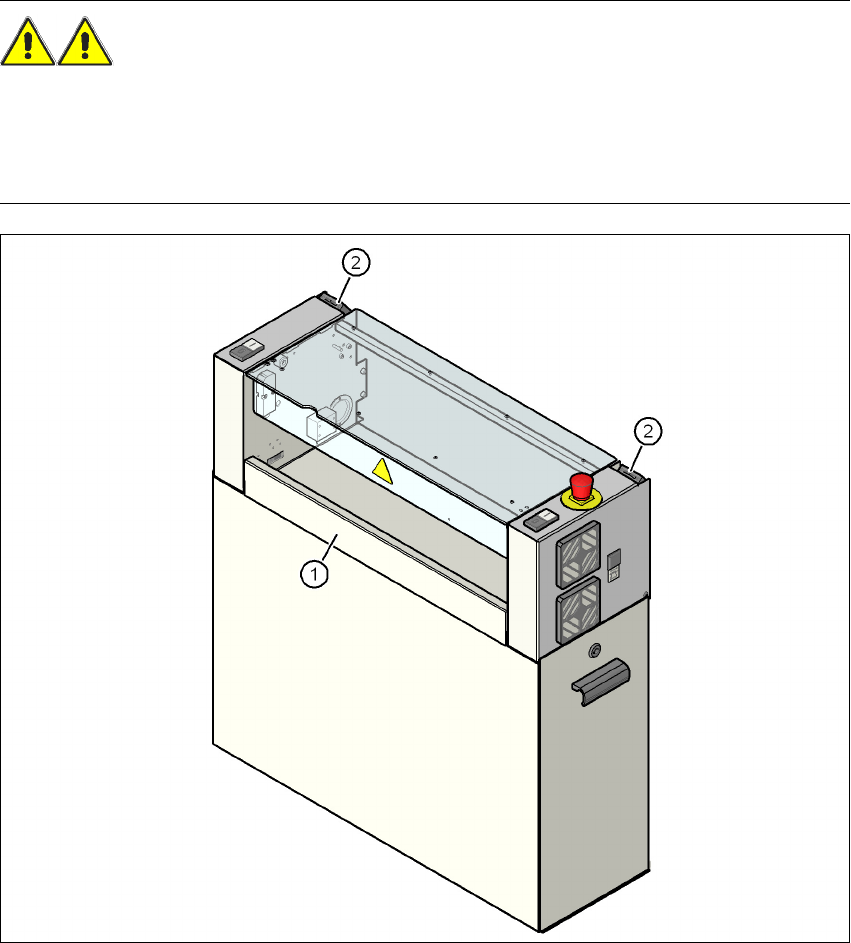

Fig. 4.3 - 10 Montarea panoului "inferior" de protecţie contra intervenţiei pe partea de ieşire a PCB-urilor
(1) Panou "inferior" de protecţie contra intervenţiei, cod articol 03045426-xx
(2) Întrerupător capotă de protecţie
