Senzorul de coplanaritate 3D palpează cu ajutorul unui unei linii laser pinii sau bilele componentei.
În combinaţie cu capul SIPLACE TwinHead, acest procedeu permite de exemplu obţinerea mai
rapidă a rezultatelor măsurătorii în cazul componentelor BGA.
1.1.7.3 Camera policromă, tip 24
Începând cu această versiune software, pentru măsurarea reperelor de ajustare şi a marcajelor
de rebutare poate fi instalată camera policromă de tip 24, în locul camerei standard pentru PCB-
uri. Pentru ameliorarea contrastului reperelor de ajustare şi al marcajelor de rebutare pot fi selec-
tate trei moduri de iluminare.
1.1.7.4 Plantatorul de LED-uri SIPLACE X4 LED Placer
Începând cu versiunea software SR.705 oferim pentru plantatoarele de componente electronice
SIPLACE X4 o configuraţie, care este special adaptată la necesităţile clientului în vederea produ-
cerii acestor module LED Backlight Units.
La baza plantatorului de LED-uri SIPLACE X4 LED Placer stă un plantator de componente elec-
tronice SIPLACE X4 cu patru capete de plantare C&P20 sau CPP. În locul cărucioarelor pentru
componente sunt instalate mese speciale pentru componente. LED-urile sunt puse la dispoziţie
de transportoare speciale cu bene, specifice clientului. Dacă locaţia respectivă este echipată cu
un singur transportor cu bene, în această locaţie nu trebuie instalat niciun dispozitiv de tăiere a
benzii. Transportoarele sunt asistate în mod optim - de exemplu prin funcţia de golire a alimenta-
torului - de către softul staţiei. În plus, pot fi instalate module de alimentare SIPLACE X adiţionale.
Transportoarele simplu şi dublu de PCB-uri procesează plăcile cu circuite imprimate cu o lungime
de până la 850 mm.
Plantator de componente electronice Locaţia
SIPLACE X2, SIPLACE X3 3
SIPLACE X4 2 sau 3
Instrucţiuni de utilizare SIPLACE Seria X Introducere
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Descrierea maşinii
25
1.1.8 Numărul de serie al automatului
Numărul de serie al automatului este specificat în două locuri.
–Numărul de serie este ştanţat fără zerouri premergătoare, de exemplu B-1, pe partea stângă
a cadrului maşinii, pe lateralul instalaţiei pneumatice de introducere (vezi poz. 1 din fig. 1.1 -
2).
–Numărul de serie este ştanţat cu zerouri premergătoare, de exemplu B-001, pe placa de fa-
bricaţie (vezi poz. 2 din fig. 1.1 - 2
).
1

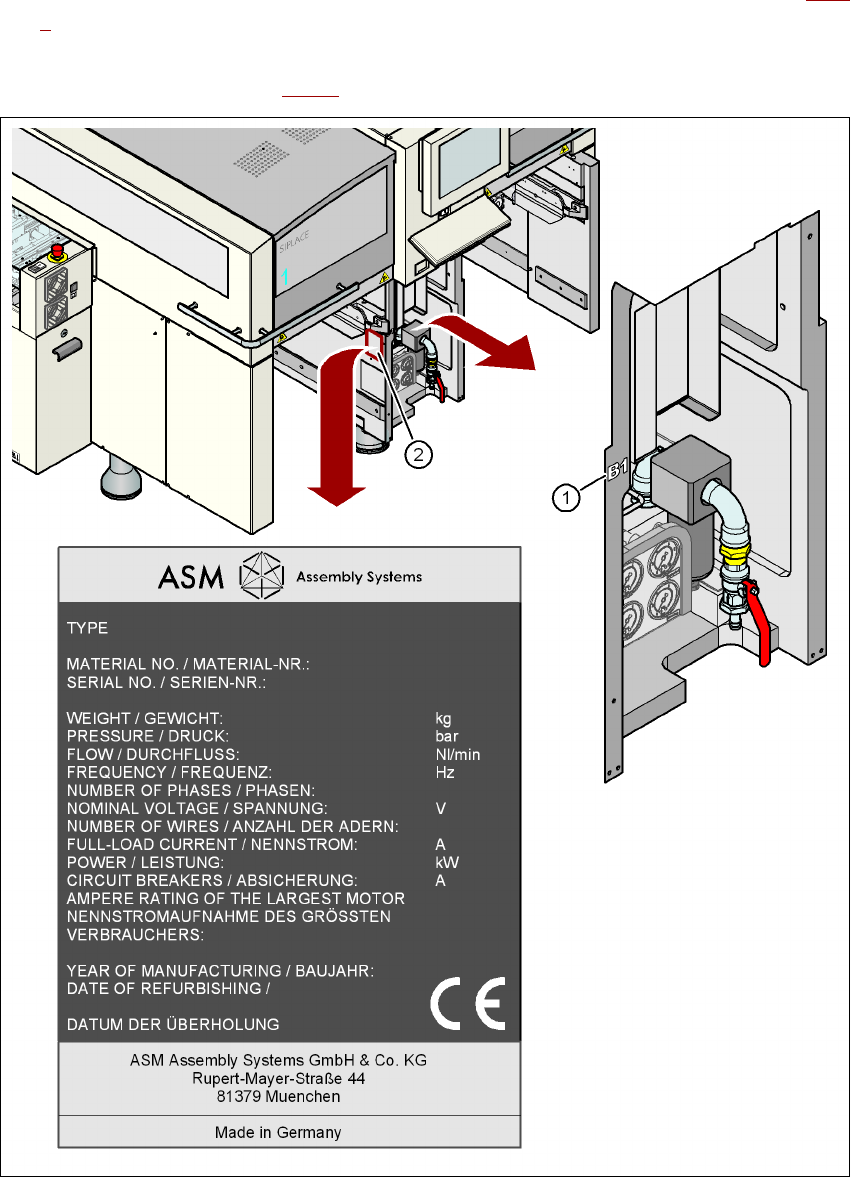

Fig. 1.1 - 2 Locurile de amplasare a numărului de serie la automatele X4
Introducere Instrucţiuni de utilizare SIPLACE Seria X
Descrierea maşinii Începând cu versiunea software SR.70x.xx Ediţia 01/2011
26
1.1.9 Declaraţia de conformitate UE
Produsul/aparatul descris în continuare 1
Fabricat: Plantator de componente electronice
Tip: SIPLACE X4I SIPLACE X4 SIPLACE X3 SIPLACE X2
Cod articol: 0011977x 0011978x 0011975x 0011970x 1
al producătorului
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 München 1
corespunde prescripţiilor şi normelor specificate în declaraţia de conformi-
tate UE anexată.
1.1.10 Utilizarea conform destinaţiei
Produsul poate fi utilizat numai în scopurile prevăzute în cataloage şi descrierile tehnice, adică
pentru plantarea componentelor SMD, şi numai în combinaţie cu dispozitivele şi componentele
auxiliare recomandate şi/sau autorizate de ASM Assembly Systems GmbH & Co. KG (ASM AS).
Orice utilizare diferită sau în alt scop este considerată neconformă cu destinaţia.
În cazul unei utilizări neconforme cu destinaţia, ASM Assembly Systems GmbH & Co. KG nu îşi
asumă nicio răspundere pentru eventualele pagube rezultate şi nu garantează funcţionarea ire-
proşabilă şi conformă cu rolul funcţional a componentelor.
Utilizarea conform destinaţiei include şi respectarea tuturor indicaţiilor din instrucţiunile de utili-
zare.
O funcţionare ireproşabilă şi în condiţii de siguranţă a produsului presupune transportul regula-
mentar, depozitarea, instalarea şi montarea regulamentară, precum şi o operare şi întreţinere
conştiincioase.
1.1.11 Utilizarea neconformă cu destinaţia
În cazul utilizării neconforme a produsului se poate ajunge la situaţii periculoase pentru integrita-
tea corporală şi viaţă precum şi la provocarea unor pagube materiale. Din aceste motive este in-
terzisă orice utilizare neconformă cu destinaţia. În cazul unei utilizări neconforme cu destinaţia,
ASM Assembly Systems GmbH & Co. KG nu îşi asumă nicio răspundere pentru eventualele pa-
gube rezultate şi nu garantează funcţionarea ireproşabilă şi conformă cu rolul funcţional a com-
ponentelor.
Utilizarea neconformă a automatelor include, de exemplu
– exploatarea plantatorului de componente electronice cu dispozitivele de siguranţă scoase din
funcţiune sau demontate.
– plantarea unor componente care nu corespund specificaţiei admise.
