→ Controlaţi poziţiile întrerupătoarelor de la S1
1: ON
2: Neutilizat
4.3.8.7 Montarea unităţii axelor
→ Ridicaţi cu atenţie unitatea axelor pe şina din kitul de extindere.
→ Aveţi grijă să nu striviţi niciun cablu.
→ Împingeţi până la capăt unitatea axelor în kitul de extindere.
→ Asiguraţi unitatea axelor cu şurubul cu cap cilindric.
→ Instalaţi capacul din macrolon.
→ Fixaţi cablul de pământare la uşi (poz. 2 în fig. 4.3 - 8
, pagina 239) în modul descris în fig. 4.3
- 9 la pagina 242.
→ Zăvorâţi uşile.
4.3.8.8 Montarea panourilor laterale
→ Fixaţi cablul de pământare la fiecare panou lateral (poz. 6 în fig. 4.3 - 8, pagina 239) în modul
descris în fig. 4.3 - 9
la pagina 242.
→ Fixaţi panoul lateral la cadrul maşinii cu 6 şuruburi cu cap cilindric.
INDICAŢIE 4
Dacă transportorul de alimentare este demontat, continuaţi cu secţiunea 4.3.9
" Montarea trans-
portorului de alimentare" de la pagina 252.
Dacă transportorul de alimentare este montat, continuaţi lucrările de montaj cu secţiunea 4.3.14
"Montarea lămpii de semnalizare" de la pagina 268.
X09_3sq X09_3sq 03050896 Înclichetaţi conectorul
X10_3sq X10_3sq 03050895 Înclichetaţi conectorul
X11_3sq X11_3sq 03050906 Înclichetaţi conectorul
X12_3sq X12_3sq 03050905 Înclichetaţi conectorul
X30_1sq X30_1sq 03010054 Înşurubaţi
X30_2sq X30_2sq 03010054 Înşurubaţi
Conectorul
unităţii axelor
Cablu de conectare Indicaţie
Conector Cablu
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
252
4.3.9 Montarea transportorului de alimentare
4.3.9.1 Scule
– Cheie hexagonală, DIN 911, set
– Şurubelniţă cu vârf în cruce, mărimea 1
4.3.9.2 Montare
4

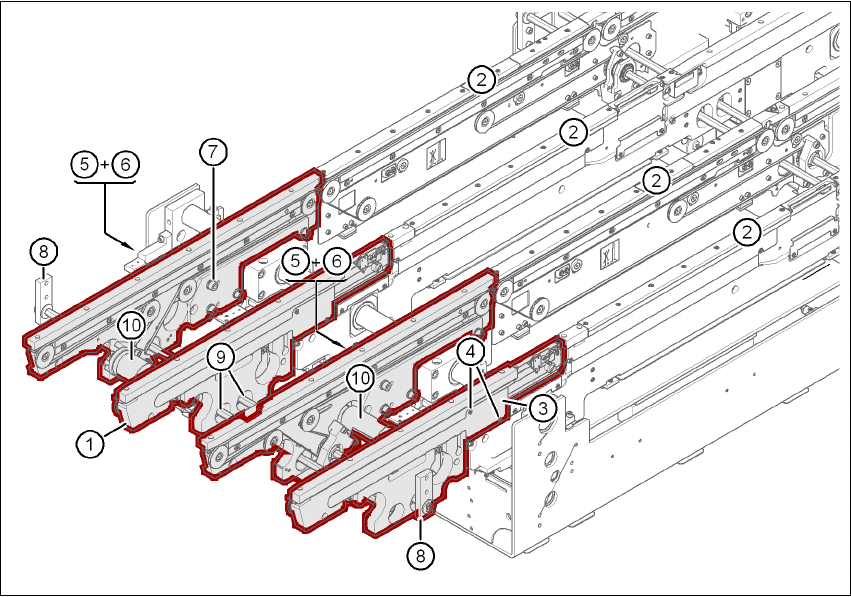

Fig. 4.3 - 14 Transportorul de alimentare - transportor dublu
(1) Piesă laterală, transportor de alimentare
(2) Piesă laterală, transportor de prelucrare 1
(3) Capac de cablu 20 x 200
(4) Şurub cu cap înecat, ISO 7046, M3x6, 2 buc. per capac de cablu
(5) Capac de cablu 20 x 310
(6) Şurub cu cap cilindric DIN 912, M3x6, 1 buc. per capac de cablu
(7) Şurub cu cap cilindric DIN 912, M6x16, şi şaibă, 4 buc. per piesă laterală
(8) Ghidajul axului hexagonal
(9) Ax hexagonal (transportor simplu: unu, transportor dublu: două)
(10) Unitate de acţionare
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
253
→ Demontaţi capacele de cablu (poz. 3 şi 5 în fig. 4.3 - 14, pagina 252) de la transportorul de
alimentare (poz. 1 în fig. 4.3 - 14
, pagina 252).
→ Aşezaţi piesa laterală (poz. 1 în fig. 4.3 - 14
, pagina 252) cu atenţie pe piesa laterală a trans-
portorului de prelucrare (poz. 2 în fig. 4.3 - 14
, pagina 252).
ATENŢIE 4
Aveţi grijă să nu forfecaţi niciunul dintre cablurile barierelor luminoase sau ale motoarelor de
acţionare.
→ Fixaţi fiecare piesă laterală cu câte 4 şuruburi cu cap cilindric M6x16 şi şaibele aferente
(poz. 7 în fig. 4.3 - 14
, pagina 252).
→ Conectaţi cablurile electrice de la barierele luminoase şi motoarele de acţionare.
→ Fixaţi capacele de cablu (poz. 3 şi 5 în fig. 4.3 - 14
, pagina 252).
→ Introduceţi axul hexagonal (poz. 9 în fig. 4.3 - 14
, pagina 252) în unitatea de acţionare
(poz. 10 în fig. 4.3 - 14
, pagina 252).
→ Aveţi grijă ca ghidajul axului hexagonal (poz. 8 în fig. 4.3 - 14
, pagina 252) să fie îndreptat
întotdeauna către piesa laterală a transportorului la care este fixată unitatea de acţionare
(poz. 10 în fig. 4.3 - 14
, pagina 252).
