Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
252
4.3.9 Montarea transportorului de alimentare
4.3.9.1 Scule
– Cheie hexagonală, DIN 911, set
– Şurubelniţă cu vârf în cruce, mărimea 1
4.3.9.2 Montare
4
Fig. 4.3 - 14 Transportorul de alimentare - transportor dublu
(1) Piesă laterală, transportor de alimentare
(2) Piesă laterală, transportor de prelucrare 1
(3) Capac de cablu 20 x 200
(4) Şurub cu cap înecat, ISO 7046, M3x6, 2 buc. per capac de cablu
(5) Capac de cablu 20 x 310
(6) Şurub cu cap cilindric DIN 912, M3x6, 1 buc. per capac de cablu
(7) Şurub cu cap cilindric DIN 912, M6x16, şi şaibă, 4 buc. per piesă laterală
(8) Ghidajul axului hexagonal
(9) Ax hexagonal (transportor simplu: unu, transportor dublu: două)
(10) Unitate de acţionare
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
253
→ Demontaţi capacele de cablu (poz. 3 şi 5 în fig. 4.3 - 14, pagina 252) de la transportorul de
alimentare (poz. 1 în fig. 4.3 - 14
, pagina 252).
→ Aşezaţi piesa laterală (poz. 1 în fig. 4.3 - 14
, pagina 252) cu atenţie pe piesa laterală a trans-
portorului de prelucrare (poz. 2 în fig. 4.3 - 14
, pagina 252).
ATENŢIE 4
Aveţi grijă să nu forfecaţi niciunul dintre cablurile barierelor luminoase sau ale motoarelor de
acţionare.
→ Fixaţi fiecare piesă laterală cu câte 4 şuruburi cu cap cilindric M6x16 şi şaibele aferente
(poz. 7 în fig. 4.3 - 14
, pagina 252).
→ Conectaţi cablurile electrice de la barierele luminoase şi motoarele de acţionare.
→ Fixaţi capacele de cablu (poz. 3 şi 5 în fig. 4.3 - 14
, pagina 252).
→ Introduceţi axul hexagonal (poz. 9 în fig. 4.3 - 14
, pagina 252) în unitatea de acţionare
(poz. 10 în fig. 4.3 - 14
, pagina 252).
→ Aveţi grijă ca ghidajul axului hexagonal (poz. 8 în fig. 4.3 - 14
, pagina 252) să fie îndreptat
întotdeauna către piesa laterală a transportorului la care este fixată unitatea de acţionare
(poz. 10 în fig. 4.3 - 14
, pagina 252).
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
254
4.3.10 Montarea kitului de extindere de pe partea de intrare a PCB-urilor
4.3.10.1 Scule
– Cheie hexagonală, DIN 911, set
– Cheia maşinii
4.3.10.2 Montare
4

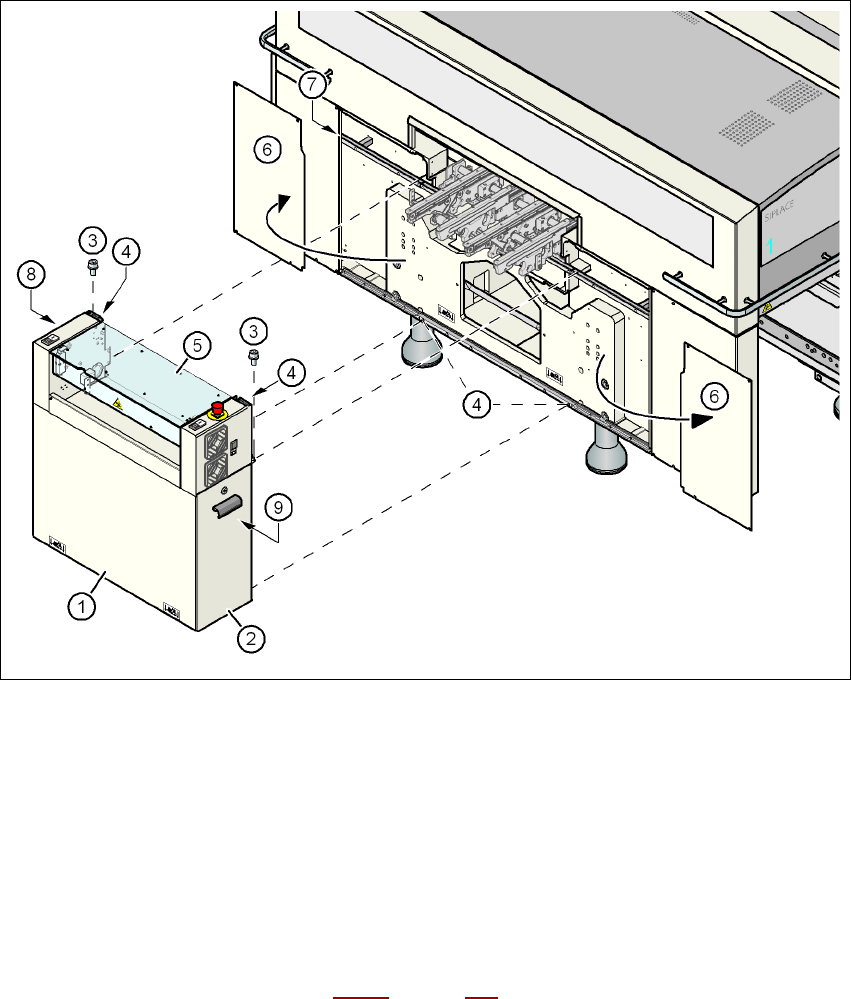

Fig. 4.3 - 15 Montarea kitului de extindere de pe partea de intrare a PCB-urilor
(1) Kit de extindere
(2) Uşi
(3) Şurub cu cap cilindric DIN 912, M6x16 şi şaibă
(4) Racord de pământare
(5) Capacul transportorului
(6) Panou lateral, demontat
(7) Şipcă de ghidare
(8) Unitatea Box-PC (vezi secţiunea 4.3.12
, pagina 263)
(9) Unitatea axelor (X4I, X4, X3: portalurile 1 şi 4)
