4.3.10.5 Montarea cablurilor de pământare pentru uşi
→ Fixaţi ambele cabluri de pământare pentru uşi (poz. 4 în fig. 4.3 - 15, pagina 254) la cadrul
maşinii, după cum urmează:
4
Fig. 4.3 - 16 Montarea cablului de pământare
4
4
4
4
4
4.3.10.6 Verificarea şi reglarea întrerupătoarelor capotei de protecţie
→ Verificaţi funcţionarea întrerupătoarelor capotei de protecţie (poz. 2 în fig. 4.3 - 17, pagina
258
).
→ Ajustaţi întrerupătoarele capotei de protecţie dacă este cazul (vezi instrucţiunile de service).
4
Piuliţă hexagonală M5
Inel de siguranţă M5, DIN 7980
Şaibă M5, DIN 125
Papuc de cablu, inelar
Şaibă de contact
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
258
4.3.10.7 Instalarea panoului "inferior" de protecţie contra intervenţiei
Automatele sunt livrate cu un singur panou "inferior" de protecţie contra intervenţiei. Dacă auto-
matele sunt montate în cadrul unei linii, va lipsi panoul de protecţie contra intervenţiei dintre trans-
portoarele de evacuare şi alimentare imediat învecinate.
AVERTIZARE 4
În principiu, montaţi la partea de alimentare a primului automat şi la partea de evacuare a ultimu-
lui automat de pe linie un panou "inferior" de protecţie contra intervenţiei (cod articol 03045426-
01), folosind 4 şuruburi cu locaş hexagonal M4x12. Veţi împiedica astfel o intervenţie neautoriza-
tă a personalului în interiorul automatului.
4

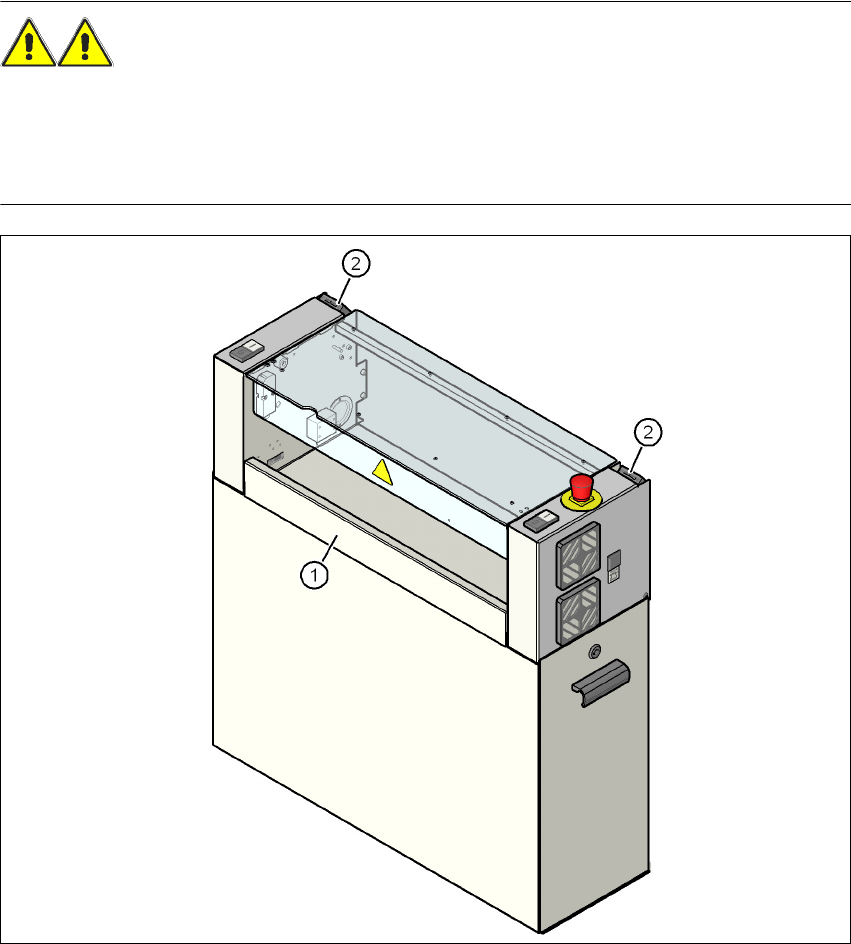

Fig. 4.3 - 17 Montarea panoului "inferior" de protecţie contra intervenţiei pe partea de ieşire a PCB-urilor
(1) Panou "inferior" de protecţie contra intervenţiei, cod articol 03045426-xx
(2) Întrerupător capotă de protecţie
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
259
4.3.11 Instalarea unităţii Box-PC la SIPLACE X4/X3/X2
4.3.11.1 Unitatea Box-PC - locuri de racordare electrică
4

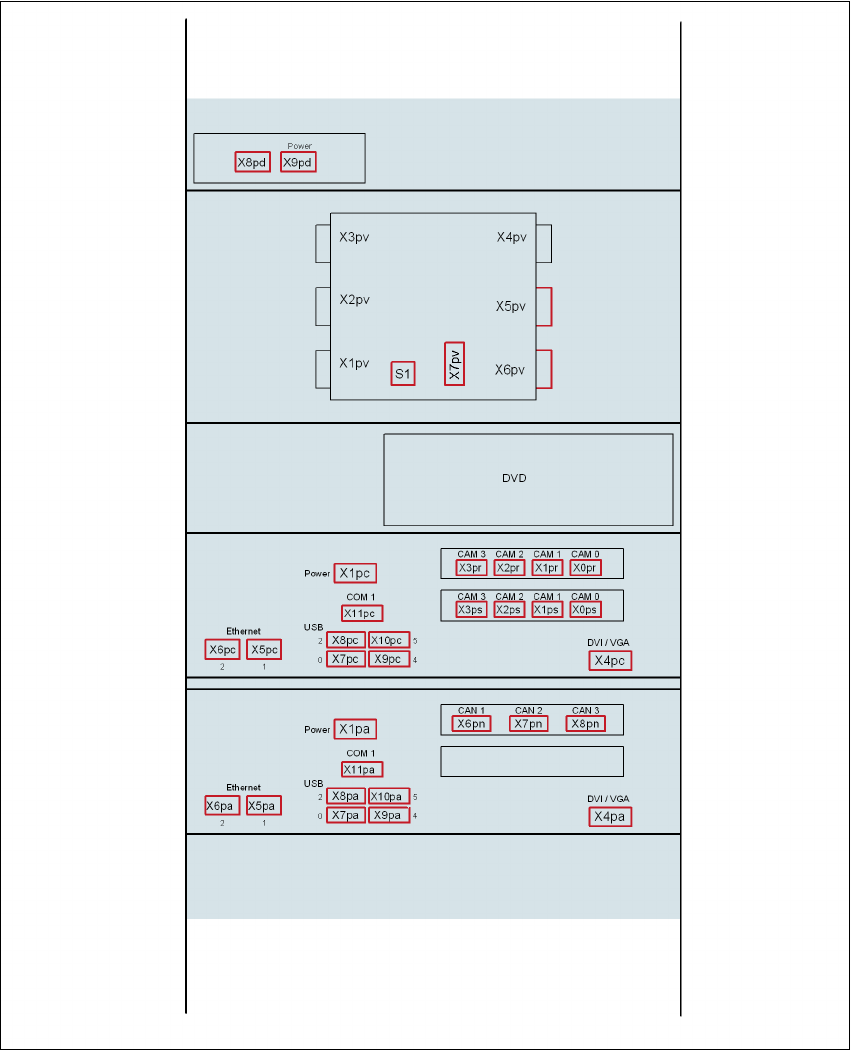

Fig. 4.3 - 18 Unitatea Box-PC pentru SIPLACE X4/X3/X2, partea din faţă - racordarea conectorilor
Distribuitor USB
Multiplexor video
Calculator de comandă
Controlerul maşinii
