Instruc ţ iuni de utilizare SIPLACE Seria X Instalarea ş i punerea în func ţ iune Începând cu versiunea software SR.70x.xx Instalarea automatului Edi ţ ia 01/2011 266 4.3.13 Inst alarea unit ăţ ii a xelor 4.3.13.1 Unitat…
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
265
4.3.12.3 Unitatea Box-PC pentru SIPLACE X4I - conexiuni în partea din spate
4
4
4.3.12.4 Instalarea unităţii Box-PC la SIPLACE X4I
→ Conectaţi cablul de pământare galben-verde la unitatea Box-PC în modul descris în fig. 4.3 -
16, pagina 257.
→ Realizaţi conexiunile de la partea din spate a unităţii Box-PC (vezi secţiunea 4.3.12.3
).
→ Ridicaţi cu atenţie unitatea Box-PC pe şina din kitul de extindere.
→ Aveţi grijă să nu striviţi niciun cablu.
→ Împingeţi până la capăt unitatea Box-PC în kitul de extindere.
→ Realizaţi conexiunile de la partea din faţă a unităţii Box-PC (vezi secţiunea 4.3.12.2
, pagina
264
).
→ Fixaţi cablurile de la partea din faţă cu coliere pentru cabluri.
→ Asiguraţi unitatea Box-PC cu şurubul cu cap cilindric.
→ Fixaţi cablul de pământare la uşi (poz. 2 în fig. 4.3 - 15
, pagina 254) în modul descris în fig.
4.3 - 16
la pagina 257.
→ Zăvorâţi uşile.
Unitatea Box-PC
(fig. 4.3 - 20
, pagina 263)
Conector
Cablu de conectare Indicaţie
Conectorii sunt accesibili din
spate
Conector Cablu
X3rz X3rz 03050907 Introduceţi până la refuz
X10rz X10rz 03056891 Introduceţi până la refuz
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
266
4.3.13 Instalarea unităţii axelor
4.3.13.1 Unitatea axelor X4I, X4, X3 (portalul 1 şi portalul 4) - locuri de racordare
electrică
4

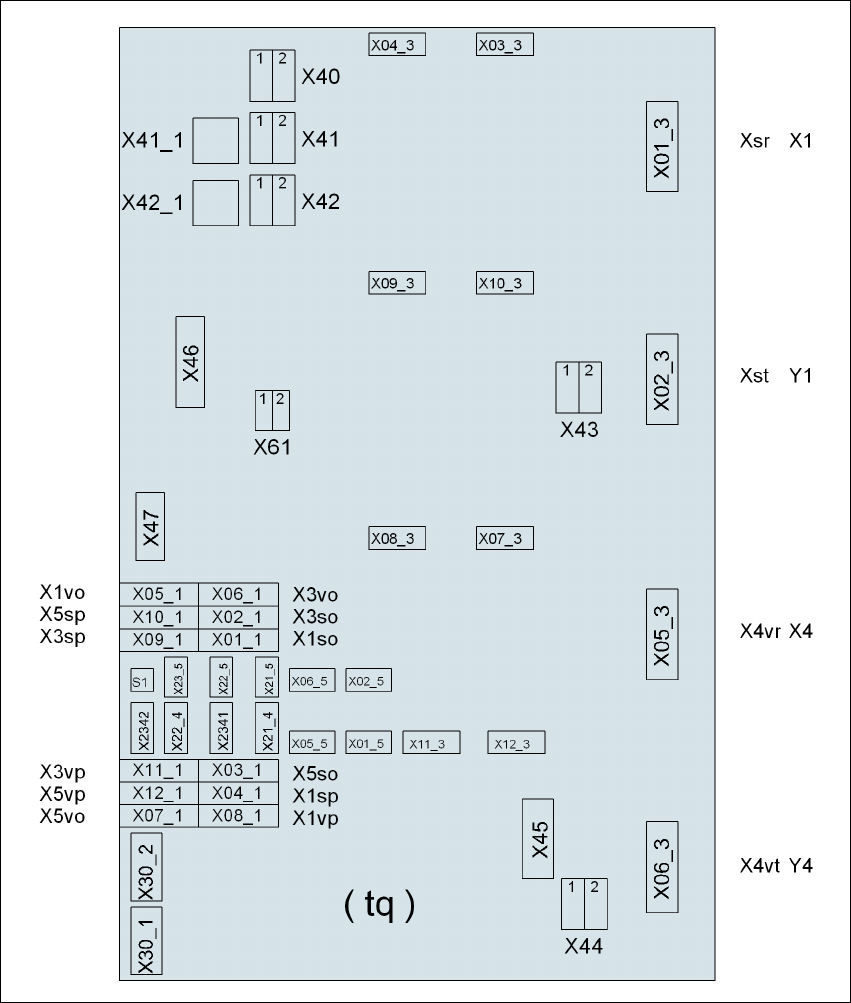

Fig. 4.3 - 21 Unitatea axelor X4I, X4, X3 (portalul 1 şi portalul 4), partea din spate - racordarea conectorilor
Conector
Conector
Conector
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
267
4.3.13.2 Unitatea axelor X4I, X4, X3 (portalul 1 şi portalul 4) - racordarea conectorilor
→ Conectaţi cablurile electrice conform schemei următoare:
4
Conectorul
unităţii axelor
Cablu de conectare Indicaţie
Conector Cablu
X41_1tq X41_1tq 03050919 Înclichetaţi conectorul
X42_1tq X42_1tq 03050919 Înclichetaţi conectorul
X45tq X45tq 03050920-W1 Înclichetaţi conectorul
X46tq X46tq
03050920-W2
03050920-W3
Înclichetaţi conectorul
X47tq X47tq
03050920-W4
03050920-W5
Înclichetaţi conectorul
X01_3tq X4sr 03050881 Înclichetaţi conectorul
X02_3tq X4st 03050882 Înclichetaţi conectorul
X05_3tq X4vr 03050911 Înclichetaţi conectorul
X06_3tq X4vt 03050912 Înclichetaţi conectorul
X01_1tq X1so 03009771 Introduceţi până la refuz
X02_1tq X3so 03009772 Introduceţi până la refuz
X03_1tq X5so 03009773 Introduceţi până la refuz
X04_1tq X1sp 03009774 Introduceţi până la refuz
X05_1tq X1vo 03009831 Introduceţi până la refuz
X06_1tq X3vo 03009832 Introduceţi până la refuz
X07_1tq X5vo 03009833 Introduceţi până la refuz
X08_1tq X1vp 03009834 Introduceţi până la refuz
X09_1tq X3sp 03009775 Introduceţi până la refuz
X10_1tq X5sp 03009776 Introduceţi până la refuz
X11_1tq X3vp 03009835 Introduceţi până la refuz
X12_1tq X5vp 03009836 Introduceţi până la refuz
X03_3tq X03_3tq 03050883 Înclichetaţi conectorul
X04_3tq X04_3tq 03050884 Înclichetaţi conectorul
X07_3tq X07_3tq 03050913 Înclichetaţi conectorul
X08_3tq X08_3tq 03050914 Înclichetaţi conectorul
