Instruc ţ iuni de utilizare SIPLACE Seria X Instalarea ş i punerea în func ţ iune Începând cu versiunea software SR.70x.xx Instalarea automatului Edi ţ ia 01/2011 268 4 → Controla ţ i pozi ţ iile întrerup ă toarelor de l…
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
267
4.3.13.2 Unitatea axelor X4I, X4, X3 (portalul 1 şi portalul 4) - racordarea conectorilor
→ Conectaţi cablurile electrice conform schemei următoare:
4
Conectorul
unităţii axelor
Cablu de conectare Indicaţie
Conector Cablu
X41_1tq X41_1tq 03050919 Înclichetaţi conectorul
X42_1tq X42_1tq 03050919 Înclichetaţi conectorul
X45tq X45tq 03050920-W1 Înclichetaţi conectorul
X46tq X46tq
03050920-W2
03050920-W3
Înclichetaţi conectorul
X47tq X47tq
03050920-W4
03050920-W5
Înclichetaţi conectorul
X01_3tq X4sr 03050881 Înclichetaţi conectorul
X02_3tq X4st 03050882 Înclichetaţi conectorul
X05_3tq X4vr 03050911 Înclichetaţi conectorul
X06_3tq X4vt 03050912 Înclichetaţi conectorul
X01_1tq X1so 03009771 Introduceţi până la refuz
X02_1tq X3so 03009772 Introduceţi până la refuz
X03_1tq X5so 03009773 Introduceţi până la refuz
X04_1tq X1sp 03009774 Introduceţi până la refuz
X05_1tq X1vo 03009831 Introduceţi până la refuz
X06_1tq X3vo 03009832 Introduceţi până la refuz
X07_1tq X5vo 03009833 Introduceţi până la refuz
X08_1tq X1vp 03009834 Introduceţi până la refuz
X09_1tq X3sp 03009775 Introduceţi până la refuz
X10_1tq X5sp 03009776 Introduceţi până la refuz
X11_1tq X3vp 03009835 Introduceţi până la refuz
X12_1tq X5vp 03009836 Introduceţi până la refuz
X03_3tq X03_3tq 03050883 Înclichetaţi conectorul
X04_3tq X04_3tq 03050884 Înclichetaţi conectorul
X07_3tq X07_3tq 03050913 Înclichetaţi conectorul
X08_3tq X08_3tq 03050914 Înclichetaţi conectorul
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
268
4
→ Controlaţi poziţiile întrerupătoarelor de la S1
1: OFF
2: Neutilizat
4.3.13.3 Montarea unităţii axelor X4I, X4, X3 (portalul 1 şi portalul 4)
→ Ridicaţi cu atenţie unitatea axelor pe şina din kitul de extindere.
→ Aveţi grijă să nu striviţi niciun cablu.
→ Împingeţi până la capăt unitatea axelor în kitul de extindere.
→ Asiguraţi unitatea axelor cu şurubul cu cap cilindric.
→ Instalaţi capacul din macrolon.
→ Fixaţi cablul de pământare la uşi (poz. 2 în fig. 4.3 - 15
, pagina 254) în modul descris în fig.
4.3 - 16
la pagina 257.
→ Zăvorâţi uşile.
4.3.13.4 Montarea panourilor laterale
→ Fixaţi cablul de pământare la fiecare panou lateral (poz. 6 în fig. 4.3 - 15, pagina 254) în modul
descris în fig. 4.3 - 16
la pagina 257.
→ Fixaţi panoul lateral la cadrul maşinii cu 6 şuruburi cu cap cilindric.
4.3.14 Montarea lămpii de semnalizare
→ Conectaţi cablurile lămpilor de semnalizare la cablurile maşinii de bază.
→ Introduceţi lampa de semnalizare în orificiul (poz. 2 în fig. 4.3 - 22
, pagina 269), până când
ţeava lămpii de semnalizare iese suficient de mult din clema de dedesubt.
→ Strângeţi şurubul cu locaş hexagonal de sub orificiu (poz. 3 în fig. 4.3 - 22
, pagina 269).
X09_3tq X09_3tq 03050886 Înclichetaţi conectorul
X10_3tq X10_3tq 03050885 Înclichetaţi conectorul
X11_3tq X11_3tq 03050916 Înclichetaţi conectorul
X12_3tq X12_3tq 03050915 Înclichetaţi conectorul
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Înşurubaţi
Conectorul
unităţii axelor
Cablu de conectare Indicaţie
Conector Cablu
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
269
4

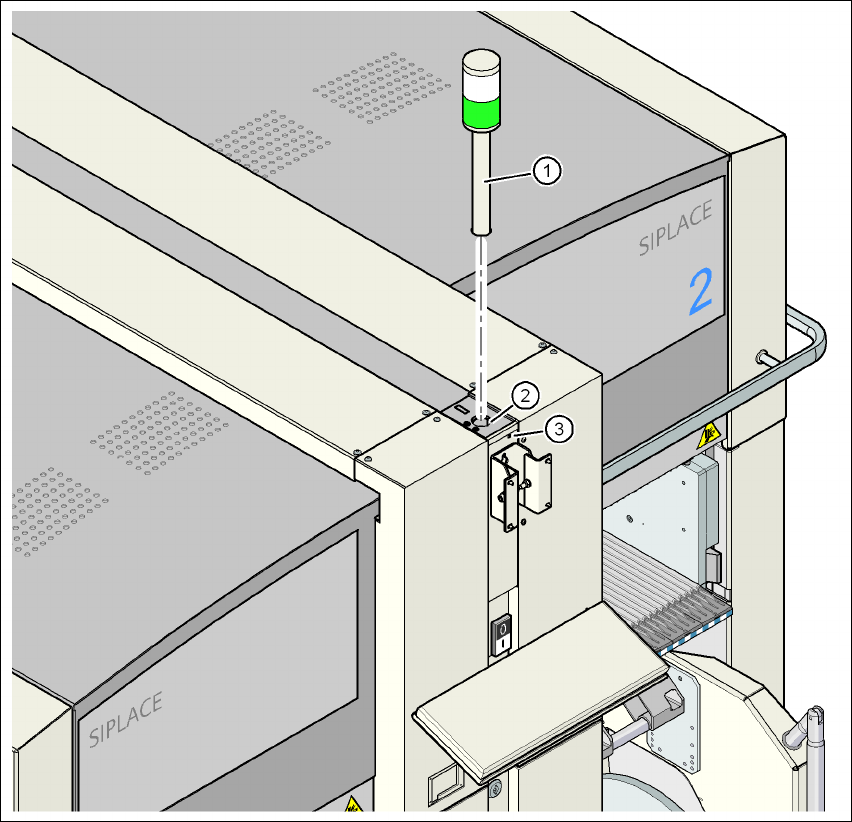

Fig. 4.3 - 22 Montarea lămpii de semnalizare
(1) Lampă de semnalizare
(2) Orificiu pentru lampa de semnalizare
(3) Orificiu pentru şurubul de fixare
4.3.15 Fixarea monitoarelor
→ Fixaţi monitoarele şi conectaţi cablurile.
→ Verificaţi conexiunile cablurilor.
