4.3.16.2 Cotele distanţelor picioarelor maşinii şi ale muchiei fixe din stânga
a transportorului simplu de PCB-uri
4

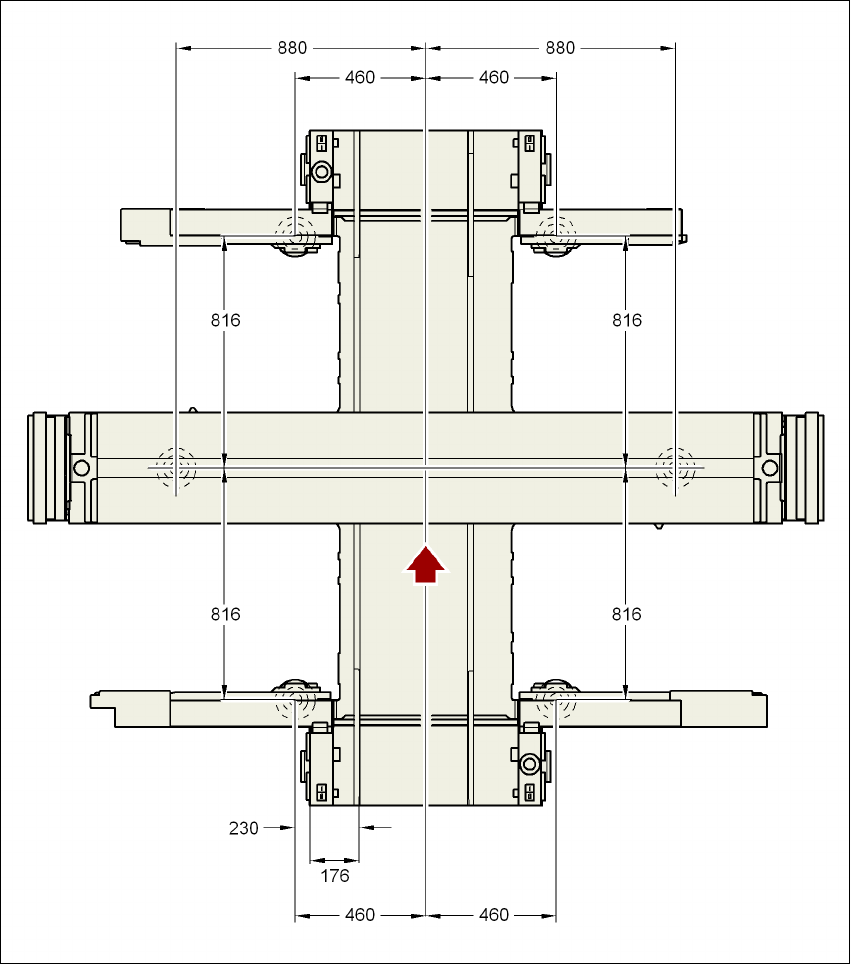

Fig. 4.3 - 24 Cotele distanţelor picioarelor maşinii şi ale muchiei fixe din stânga a transportorului simplu de PCB-uri
în milimetri - lăţime standard a transportorului
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
272
4.3.16.3 Cotele distanţelor picioarelor maşinii şi ale muchiei fixe din dreapta
a transportorului dublu de PCB-uri
4

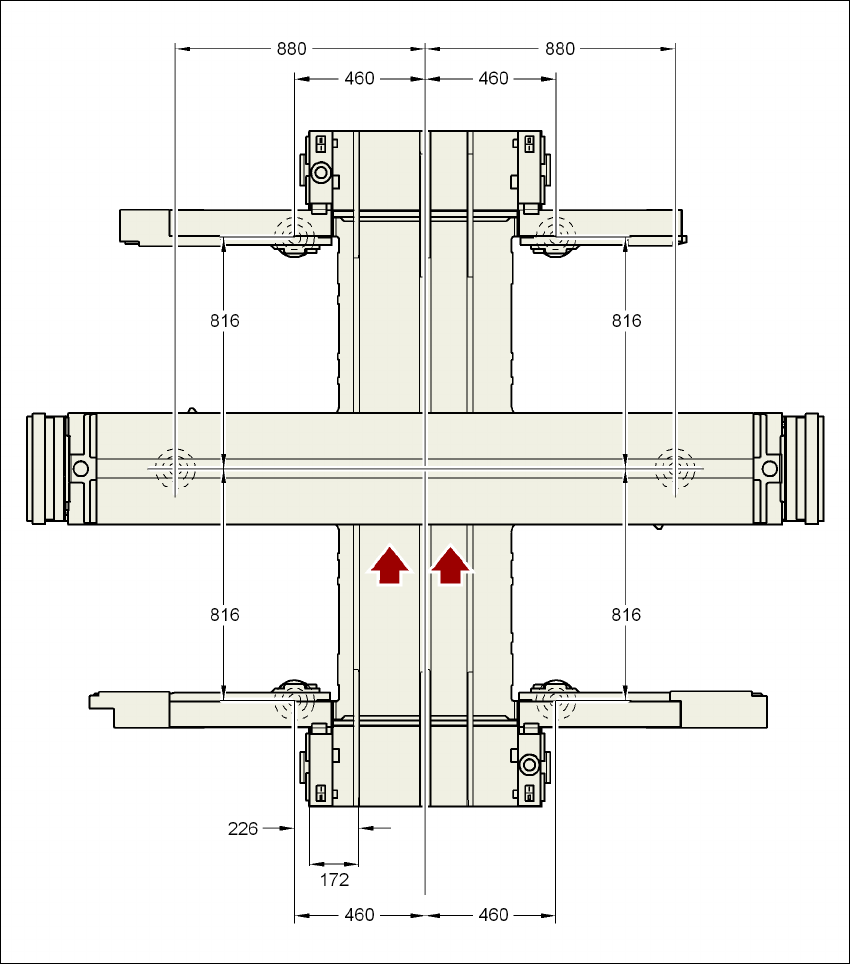

Fig. 4.3 - 25 Cotele distanţelor picioarelor maşinii şi ale muchiei fixe din dreapta a transportorului dublu de PCB-uri
în milimetri - lăţime standard a transportorului
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
273
4.3.16.4 Cotele distanţelor picioarelor maşinii şi ale muchiei fixe din stânga
a transportorului dublu de PCB-uri
4

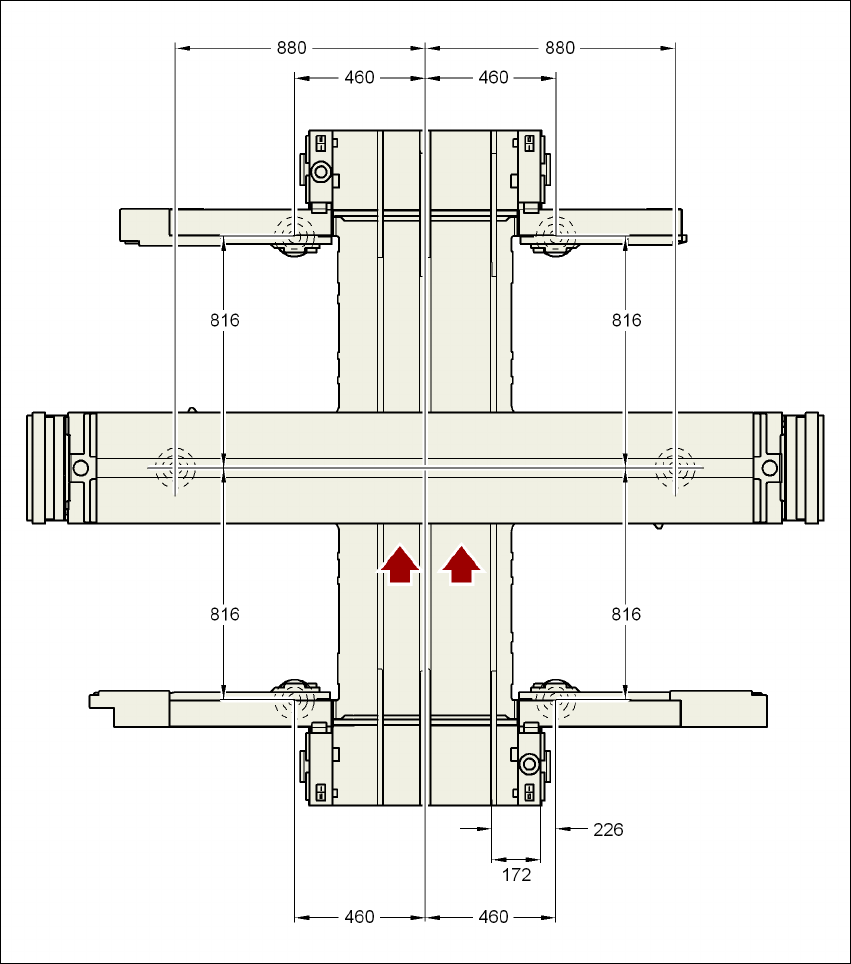

Fig. 4.3 - 26 Cotele distanţelor picioarelor maşinii şi ale muchiei fixe din stânga a transportorului dublu de PCB-uri
în milimetri - lăţime standard a transportorului
