Instruc ţ iuni de utilizare SIPLACE Seria X Începând cu versiunea software SR.70x.xx Instalarea ş i punerea în func ţ iune Edi ţ ia 01/2011 Instalarea automatului 275 4.3.16.6 Cotele dist an ţ elor picioarelor ma ş inii …
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
274

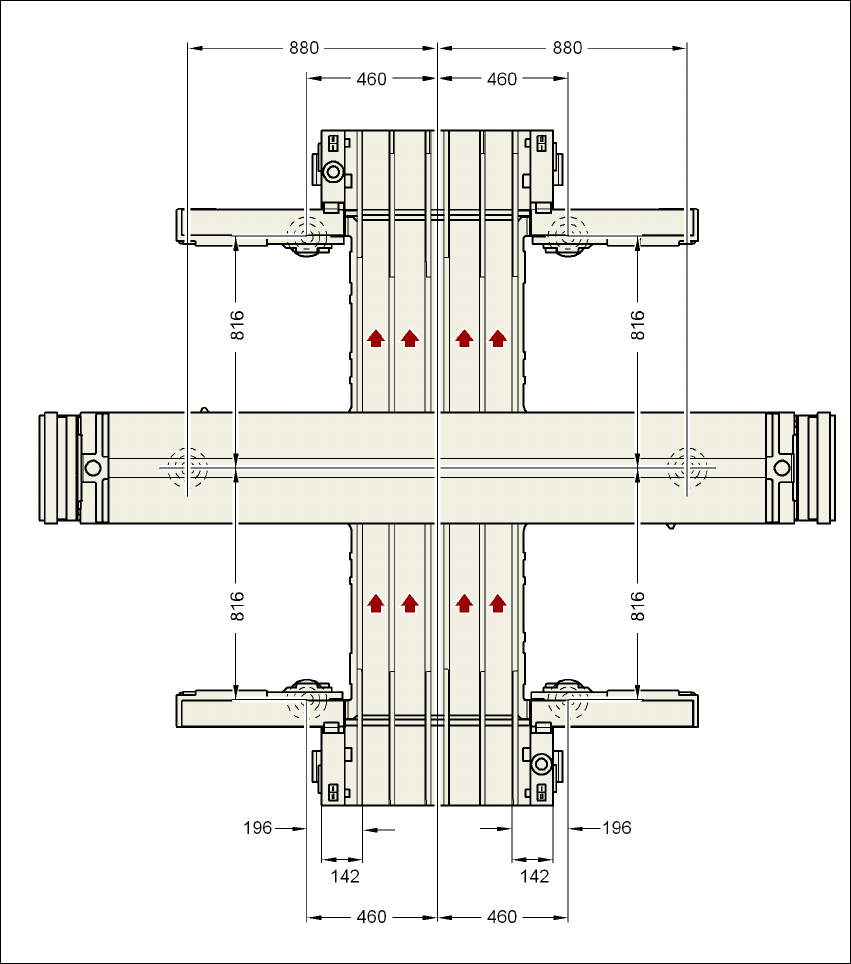

4.3.16.5 Cotele distanţelor picioarelor maşinii şi ale transportorului Quad Lane
Transport
4
4
4
4
Fig. 4.3 - 27 Cotele distanţelor picioarelor maşinii şi ale transportorului Quad Lane Transport în milimetri -
muchiile fixe exterioare ale transportorului, distanţă 535 mm
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
275

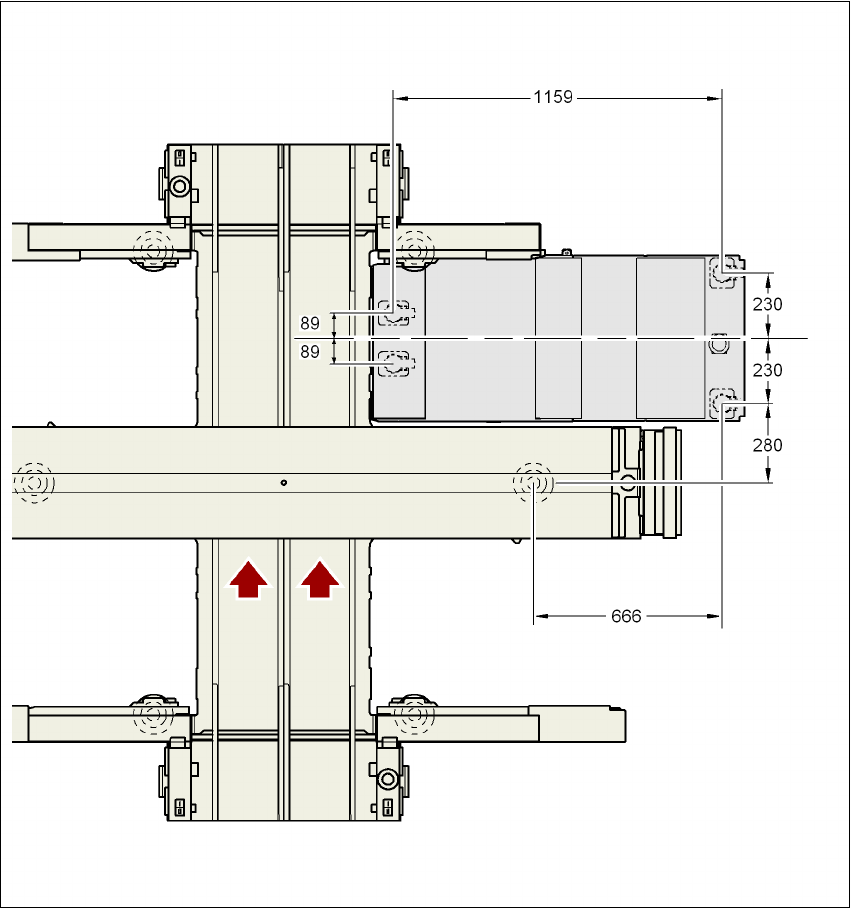

4.3.16.6 Cotele distanţelor picioarelor maşinii de la automat şi MTC
4
4
4
4
Fig. 4.3 - 28 Cotele distanţelor picioarelor maşinii de la automat şi MTC în milimetri
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
276
4.3.17 Integrarea automatului în linie
→ Respectaţi indicaţiile de avertizare din secţiunea 4.3.2, pagina 227.
→ Instrumentele şi mijloacele ajutătoare sunt prezentate în secţiunea 4.3.3
, pagina 228.

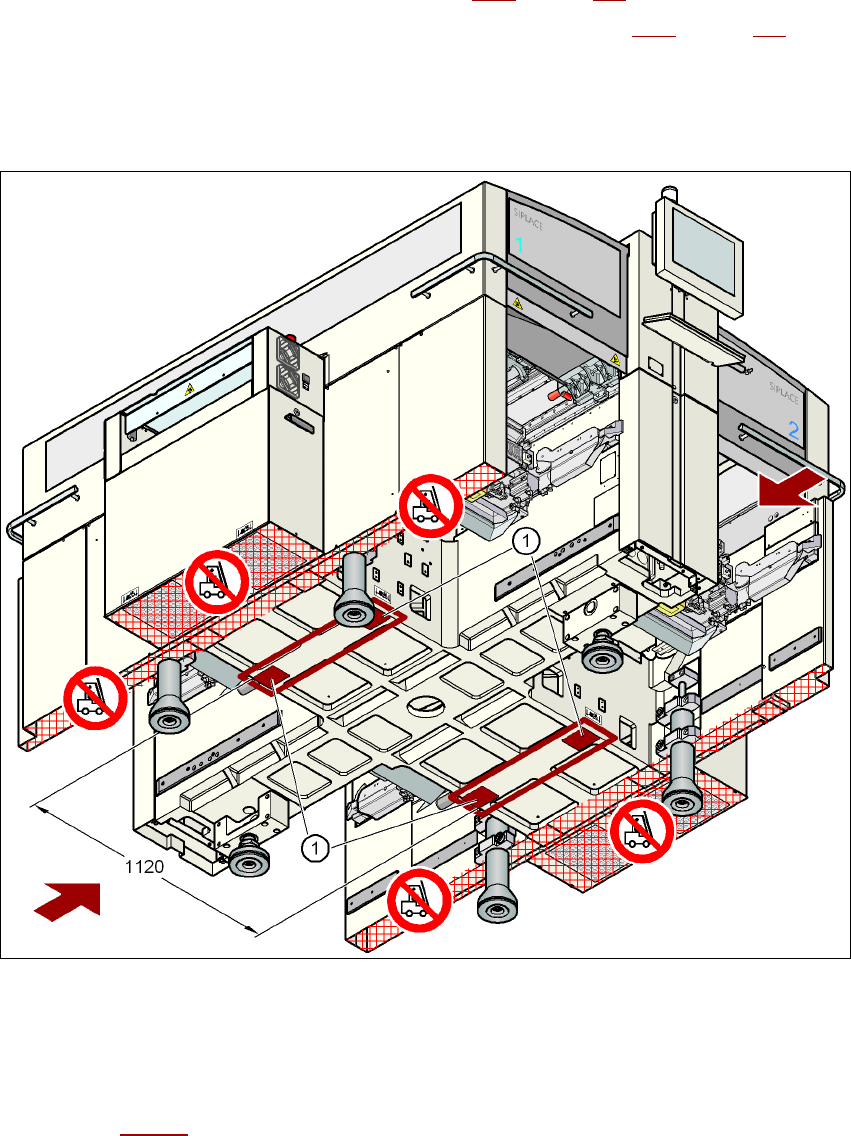

4.3.17.1 Poziţionarea stivuitorului cu furcă
4
Fig. 4.3 - 29 Suprafeţe de reazem - furcă transversală pe direcţia de transport a plăcilor cu circuite
(1) Suprafeţe de reazem pentru furca stivuitorului cu furcă
→ Poziţionaţi stivuitorul cu furcă transversal pe direcţia de transport a plăcilor cu circuite şi des-
chideţi furca astfel încât suprafeţele de reazem ale automatului să se aşeze uniform pe furcă
(vezi fig. 4.3 - 29
).
