4.3.17.3 Orientarea automatului faţă de linie
→ Poziţionaţi automatul cu stivuitorul cu furcă în poziţia de amplasare liberă din cadrul liniei.
AVERTIZARE 4
Coborâţi lent automatul. O a doua persoană trebuie să verifice sub automat şi să se asigure
că toate picioarele maşinii se aşează simultan pe sol. O ciocnire rapidă, pe o singură latură,
a picioarelor maşinii conduce la deformări ale sistemului de fixare a picioarelor maşinii.
4.3.17.4 Orientarea automatului cu sistemul de transport cu pernă de aer
→ Aşezaţi cele patru perne de aer ale sistemului de transport cu pernă de aer sub cadrul maşi-
nii.
→ Ridicaţi automatul şi orientaţi-l faţă de linie.
→ Verificaţi distanţa până la sistemul de transport al plăcilor cu circuite de la automatul înveci-
nat. Aceasta trebuie să fie cuprinsă între 1 mm şi 3 mm.
→ Coborâţi automatul.
4

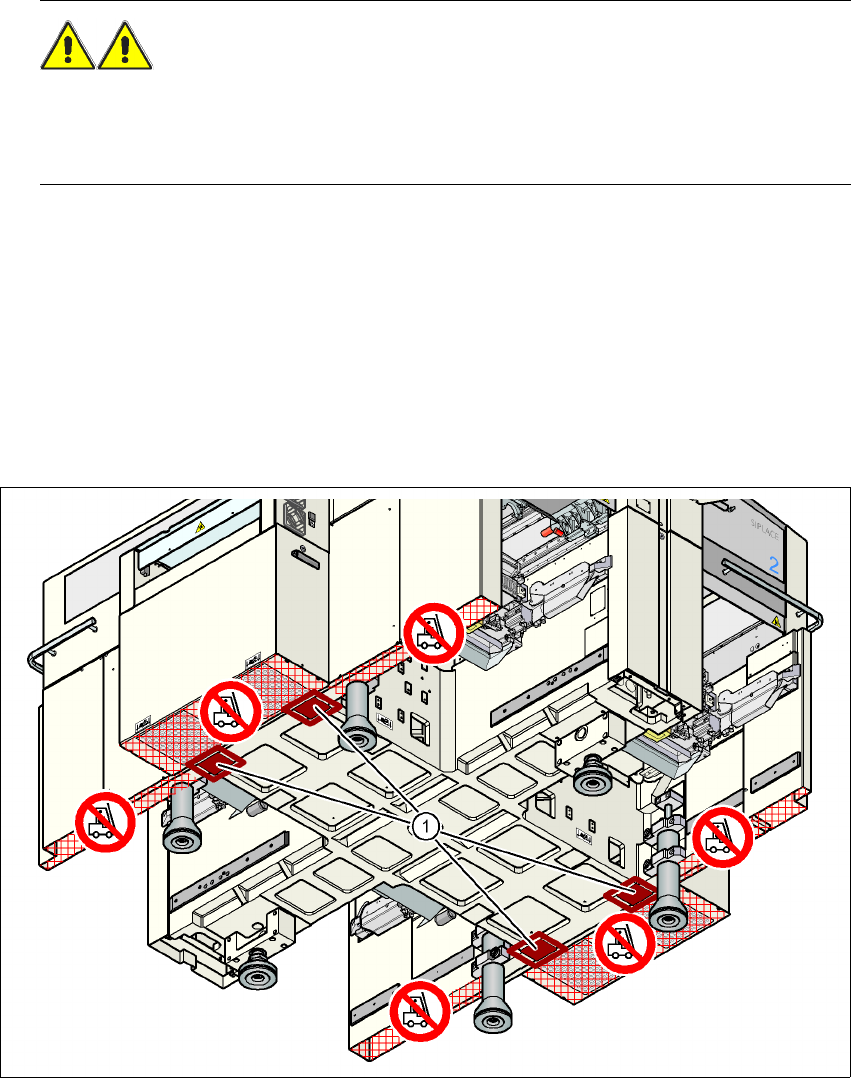

Fig. 4.3 - 30 Poziţii de aşezare pentru sistemul de transport cu pernă de aer
(1) Suprafeţe de reazem pentru sistemul de transport cu pernă de aer
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
279
4.3.18 Ajustarea finală a automatului
→ Aşezaţi nivela cu bulă de mare precizie, atât pe direcţia X cât şi pe direcţia Y, pe piesa laterală
a transportorului de PCB-uri în zona de plantare 1 (vezi fig. 4.3 - 31
). Lăţimea transportorului
de PCB-uri este prereglată:
Transportor simplu 210 mm
Transportor dublu, pista 1 100 mm
Transportor dublu, pista 2 210 mm 4
INDICAŢIE: 4
În cazul transportorului dublu, aşezaţi întotdeauna nivela pentru reglarea pe direcţia X numai
pe piesa laterală exterioară a automatului.
→ Măsuraţi distanţa dintre muchia superioară a curelei transportorului de PCB-uri şi sol. Aceas-
tă distanţă trebuie să fie de 800 mm, 900 mm, 930 mm respectiv 950 mm.
4
Fig. 4.3 - 31 Ajustarea automatului pe direcţiile X şi Y
→ Ajustaţi şurubul de reglare M24x2x120 (poz. 1 în fig. 4.3 - 32, pagina 280) cu cheia fixă de
mărime 36 astfel încât, la înălţimea cerută a transportorului de PCB-uri, bula nivelei de mare
precizie să nu prezinte nicio abatere faţă de punctul zero.
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
280
4
Fig. 4.3 - 32 Ajustarea înălţimii picioarelor exterioare ale maşinii
(1) Şurub de reglare M24x2x120 pentru ajustarea înălţimii
(2) Picior exterior al maşinii
(3) Piesă de fixare
(4) Şurub cu locaş hexagonal M24x90
→ Verificaţi înălţimea cerută a transportorului de PCB-uri.
→ După ce aţi orientat automatul, strângeţi cu cheia dinamometrică şuruburile cu locaş hexago-
nal M24x90 (poz. 4) pentru fixarea pieselor de fixare la toate picioarele exterioare ale maşinii
(poz. 3).
INDICAŢIE 4
Cuplu de strângere este de 130 Nm. În cazul unui cuplu de strângere mai mic, automatul ar
putea tinde să vibreze.
