4.3.18 Ajustarea finală a automatului
→ Aşezaţi nivela cu bulă de mare precizie, atât pe direcţia X cât şi pe direcţia Y, pe piesa laterală
a transportorului de PCB-uri în zona de plantare 1 (vezi fig. 4.3 - 31
). Lăţimea transportorului
de PCB-uri este prereglată:
Transportor simplu 210 mm
Transportor dublu, pista 1 100 mm
Transportor dublu, pista 2 210 mm 4
INDICAŢIE: 4
În cazul transportorului dublu, aşezaţi întotdeauna nivela pentru reglarea pe direcţia X numai
pe piesa laterală exterioară a automatului.
→ Măsuraţi distanţa dintre muchia superioară a curelei transportorului de PCB-uri şi sol. Aceas-
tă distanţă trebuie să fie de 800 mm, 900 mm, 930 mm respectiv 950 mm.
4

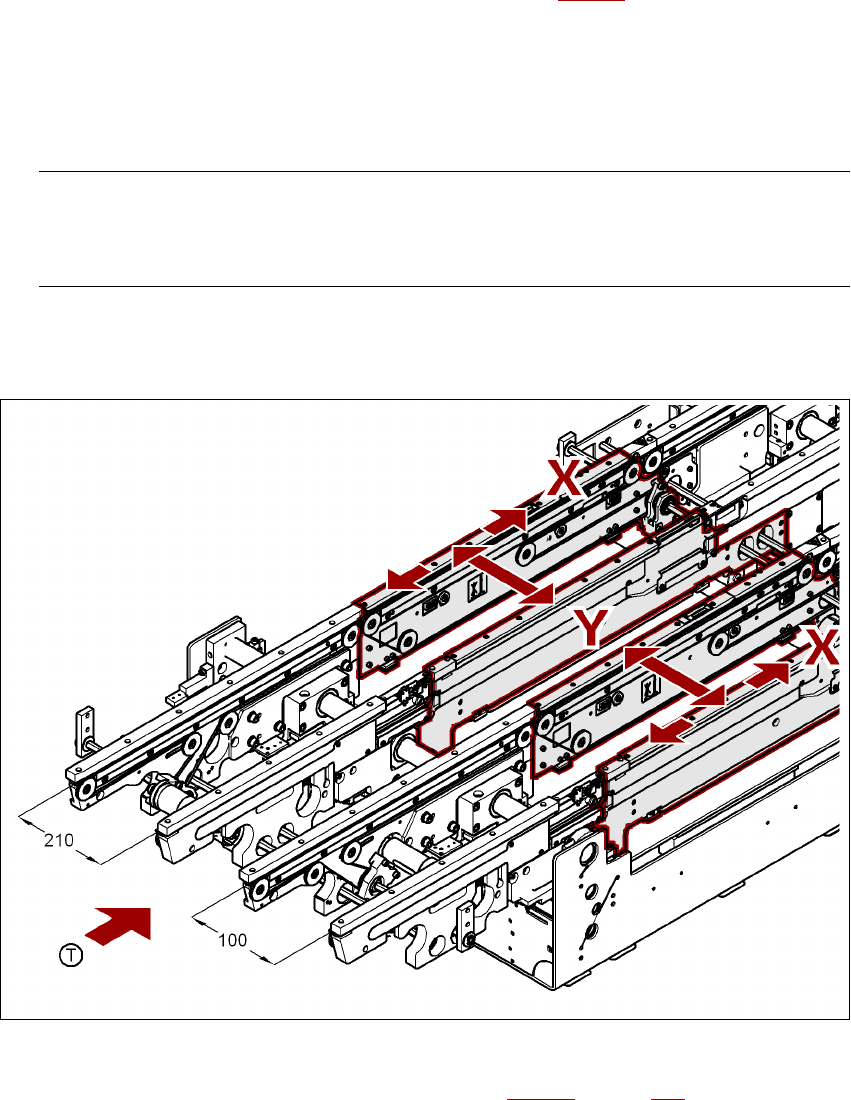

Fig. 4.3 - 31 Ajustarea automatului pe direcţiile X şi Y
→ Ajustaţi şurubul de reglare M24x2x120 (poz. 1 în fig. 4.3 - 32, pagina 280) cu cheia fixă de
mărime 36 astfel încât, la înălţimea cerută a transportorului de PCB-uri, bula nivelei de mare
precizie să nu prezinte nicio abatere faţă de punctul zero.
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Instalarea automatului Ediţia 01/2011
280
4
Fig. 4.3 - 32 Ajustarea înălţimii picioarelor exterioare ale maşinii
(1) Şurub de reglare M24x2x120 pentru ajustarea înălţimii
(2) Picior exterior al maşinii
(3) Piesă de fixare
(4) Şurub cu locaş hexagonal M24x90
→ Verificaţi înălţimea cerută a transportorului de PCB-uri.
→ După ce aţi orientat automatul, strângeţi cu cheia dinamometrică şuruburile cu locaş hexago-
nal M24x90 (poz. 4) pentru fixarea pieselor de fixare la toate picioarele exterioare ale maşinii
(poz. 3).
INDICAŢIE 4
Cuplu de strângere este de 130 Nm. În cazul unui cuplu de strângere mai mic, automatul ar
putea tinde să vibreze.
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Instalarea automatului
281
→ Deşurubaţi picioarele mijlocii ale maşinii cu cheia cu dinte 135 - 145, până când acestea se
aşează ferm de sol.
→ Aveţi grijă să nu deşurubaţi prea mult picioarele mijlocii ale maşinii şi să dereglaţi astfel pozi-
ţia automatului.
4
Fig. 4.3 - 33 Orientarea şi blocarea piciorului mijlociu al maşinii
→ Verificaţi încă o dată orientarea exactă a automatului cu nivela cu bulă de mare precizie.
→ Strângeţi contrapiuliţă M24 (poz. 3) cu cheia fixă de mărime 65.
4.3.19 Demontarea siguranţelor pentru transport
–Demontaţi toate siguranţele pentru transport de pe axele portalurilor.
(1) Piesă distanţieră
(2) Piciorul mijlociu al maşinii
(3) Contrapiuliţă M24
