4.3.20 Îndepărtarea materialului de protecţie anticorozivă de pe şinele de ghidare
Automatele au fost tratate cu un material de protecţie anticorozivă în vederea livrării.
ATENŢIE 4
– Îndepărtaţi aşadar protecţia anticorozivă de pe toate axele şi lagărele, atunci când deplasaţi
pentru prima dată axele maşinii în cadrul lucrărilor de punere în funcţiune.
–Gresaţi toate axele şi lagărele cu unsoarea specificată în manualul de întreţinere.
Dacă materialul de protecţie anticorozivă se amestecă cu unsoarea lagărelor şi axelor, aceasta
poate conduce la o reducere semnificativă a duratei de viaţă a lagărelor şi a şinelor de ghidare.
ATENŢIE 4
La curăţarea şinelor de ghidare şi a riglelor gradate nu trebuie sub nicio formă să pătrundă alcool
în cărucioarele ghidajelor. Alcoolul distruge unsoarea lagărelor din cărucioarele ghidajelor.
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Adaptarea căruciorului cu componente la înălţimea transportorului de PCB-uri
283
4.4 Adaptarea căruciorului cu componente la înălţi-
mea transportorului de PCB-uri
Căruciorul cu componente pentru modulele alimentatoare X poate fi reglat din câteva manevre la
următoarele înălţimi ale transportoarelor de PCB-uri:
830 mm ± 15 mm
900 mm ± 15 mm
930 mm ± 15 mm (înălţime standard)
950 mm ± 15 mm (înălţime SMEMA) 4
4

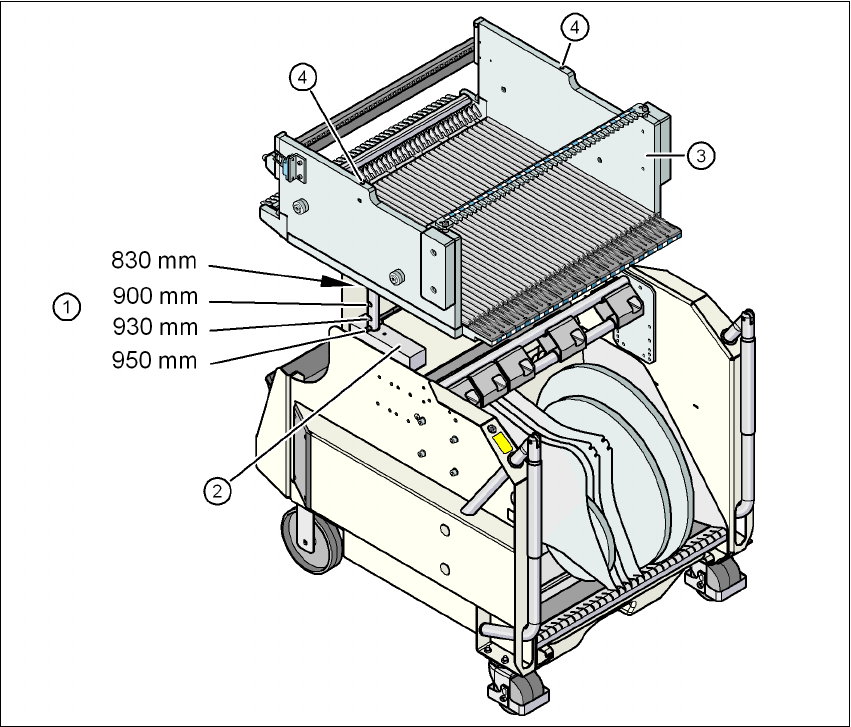

Fig. 4.4 - 1 Cărucior cu componente (SIPLACE Seria X) cu o înălţime a transportorului de PCB-uri de 950 mm
(1) Orificii pentru înălţimi ale transportorului de PCB-uri de 900, 930 şi 950 mm în coloanele de
ghidare.
La o înălţime a transportorului de 830 mm, masa componentelor este aşezată pe blocul (2).
(2) Bloc
(3) Masa componentelor
(4) Orificii M8 pentru fixarea dispozitivului de asistenţă la montaj
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Adaptarea căruciorului cu componente la înălţimea transportorului de PCB-uri Ediţia 01/2011
284
4.4.1 Indicaţii de avertizare
AVERTIZARE 4
Numai tehnicienii firmei ASM Assembly Systems sau persoanele certificate au permisiunea de a
regla înălţimea căruciorului cu componente.
→ Respectaţi în acest sens normele de prevenire a accidentelor în vigoare.
→ Îndepărtaţi toate modulele alimentatoare de pe masa componentelor, atunci când doriţi să re-
glaţi înălţimea mesei componentelor.
4.4.2 Instrumente şi mijloace ajutătoare
Pentru reglarea înălţimii căruciorului cu componente aveţi nevoie de următoarele instrumente şi
mijloace ajutătoare:
– Ciocan
– Dorn de perforat, 8 mm
– Dispozitiv de asistenţă la montaj (cod articol 03015976-xx)
– Dispozitiv de ridicare pentru ridicarea mesei căruciorului cu componente, capacitate portantă
minim 80 kg
4.4.3 Modificarea înălţimii căruciorului cu componente
AVERTIZARE 4
→ Îndepărtaţi toate modulele alimentatoare de pe masa componentelor.
→ Montaţi dispozitivul de asistenţă la montaj pe masa componentelor în vederea reglării înălţi-
mii. Acesta previne deformările mesei componentelor la ridicarea sau coborârea mesei.
→ Fixaţi dispozitiv de asistenţă la montaj (poz. 1 în fig. 4.4 - 2
, pagina 285) cu cele două şuruburi
cu locaş hexagonal M8 x 50 (poz. 3 în fig. 4.4 - 2
, pagina 285) la masa componentelor (poz.
4 în fig. 4.4 - 2
, pagina 285).
→ Agăţaţi cârligul dispozitivului de ridicare în inel (poz. 2 în fig. 4.4 - 2
, pagina 285).
→ Ridicaţi puţin masa căruciorului cu componente, până când ştifturile elastice spirale (poz. 6
în fig. 4.4 - 2
, pagina 285) sunt detensionate.
→ Extrageţi ştifturile elastice spirale de pe ambele laturi cu ajutorul dornului de perforat.
