→ Introduceţi ştifturile elastice spirale în orificiile corespunzătoare înălţimi dorite a transportoru-
lui de PCB-uri (vezi fig. 4.4 - 1
, pagina 283).
→ Coborâţi lent masa căruciorului cu componente, până când ştifturile elastice spirale se aşea-
ză pe blocurile de sprijin (poz. 5 în fig. 4.4 - 2
).
→ Demontaţi dispozitivul de asistenţă la montaj.
4

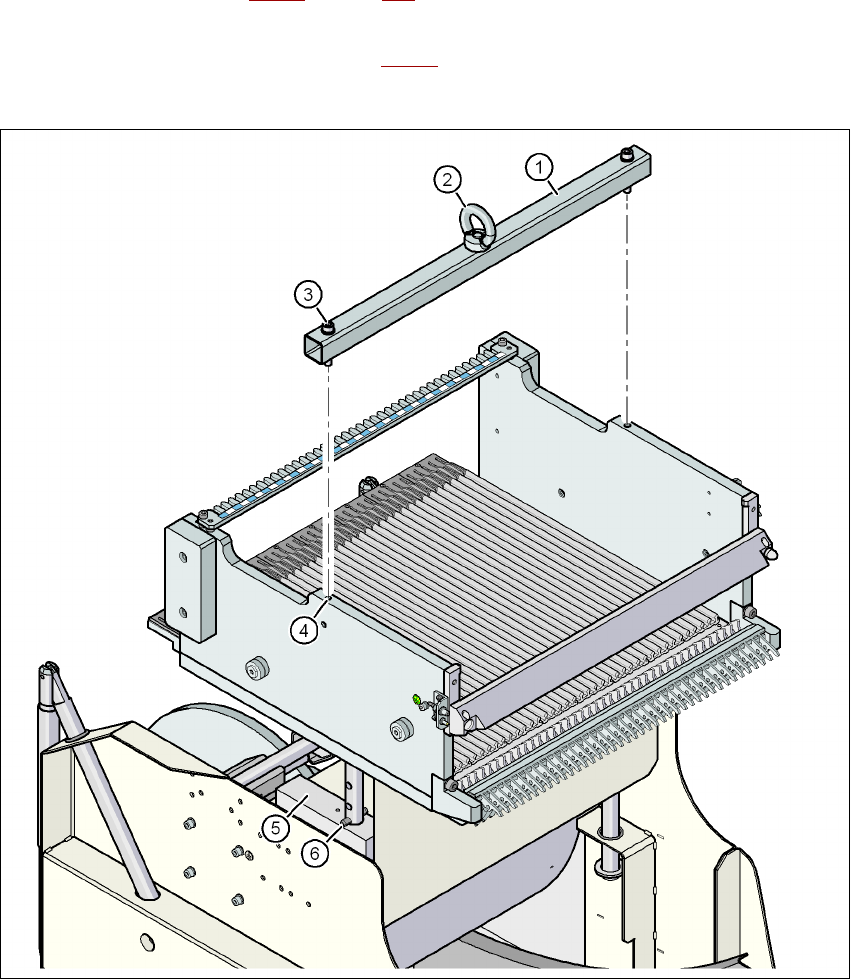

Fig. 4.4 - 2 Fixarea dispozitivului de asistenţă la montaj pe masa componentelor de la căruciorul cu
componente SIPLACE X
(1) Dispozitiv de asistenţă la montaj
(2) Inel
(3) Şurub cu locaş hexagonal DIN 912, M8 x 50, 2 buc.
(4) Gaură filetată M8 în masa componentelor, 2x
(5) Bloc de sprijin, 2 buc.
(6) Ştift elastic spiral, DIN 7343, 8 x 40 - St, 2 buc.
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Adaptarea jgheabului deşeurilor de bandă la înălţimea transportorului de PCB-uri Ediţia 01/2011
286
4.5 Adaptarea jgheabului deşeurilor de bandă la înălţimea
transportorului de PCB-uri
4.5.1 Adaptarea jgheabului deşeurilor de bandă la înălţimea transportorului
de PCB-uri
În funcţie de înălţimea transportorului de PCB-uri, lungimea jgheabului deşeurilor de bandă poate
fi astfel reglată încât bucăţile de bandă să fie dirijate către recipientul cu deşeuri de bandă al că-
ruciorului cu componente.
4
Fig. 4.5 - 1 Adaptarea lungimii jgheabului deşeurilor de bandă (seria X) - dimensiuni în milimetri
(1) Jgheabul deşeurilor de bandă
(2) Prelungitor
(3) Piuliţă hexagonală M4, DIN 985, 2 buc.
4.5.1.1 Unealtă
– Cheie fixă, mărimea 7
4.5.1.2 Reglarea jgheabului deşeurilor de bandă la înălţimea transportorului
de PCB-uri de 830 mm
→ Slăbiţi cele două piuliţe hexagonale M4 (poz. 3 în fig. 4.5 - 1).
→ Demontaţi prelungitorul (poz. 2 în fig. 4.5 - 1
).
4.5.1.3 Reglarea jgheabului deşeurilor de bandă la înălţimile transportorului
de PCB-uri de 900 mm - 950 mm
→ Slăbiţi cele două piuliţe hexagonale M4 (poz. 3 în fig. 4.5 - 1, pagina 286).
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Adaptarea canalului de ghidare a benzii goale la înălţimea componentelor
287
→ Ajustaţi prelungitorul (poz. 2 în fig. 4.5 - 1, pagina 286) astfel încât distanţa dintre muchia in-
ferioară şi sol să fie de maxim 320 mm + 20 mm (vezi fig. 4.5 - 1
, pagina 286).
4.6 Adaptarea canalului de ghidare a benzii goale la
înălţimea componentelor
Dacă se utilizează module de alimentare, care prelucrează benzi cu o înălţime a alveolei > 12 mm,
trebuie demontată tabla separatoare (poz. 1 în fig. 4.6 - 1
).
4
Fig. 4.6 - 1 Canalul de ghidare a benzii goale SIPLACE Seria X
(1) Tablă separatoare demontabilă pentru benzi > 12 mm
(2) Şurub DIN 93384 - M4x20, 2 buc.
