Instruc ţ iuni de utilizare SIPLACE Seria X Începând cu versiunea software SR.70x.xx Instalarea ş i punerea în func ţ iune Edi ţ ia 01/2011 Adaptarea canalului de ghidare a benzii goale la în ă l ţ imea componentelor 287…
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Adaptarea jgheabului deşeurilor de bandă la înălţimea transportorului de PCB-uri Ediţia 01/2011
286
4.5 Adaptarea jgheabului deşeurilor de bandă la înălţimea
transportorului de PCB-uri
4.5.1 Adaptarea jgheabului deşeurilor de bandă la înălţimea transportorului
de PCB-uri
În funcţie de înălţimea transportorului de PCB-uri, lungimea jgheabului deşeurilor de bandă poate
fi astfel reglată încât bucăţile de bandă să fie dirijate către recipientul cu deşeuri de bandă al că-
ruciorului cu componente.
4

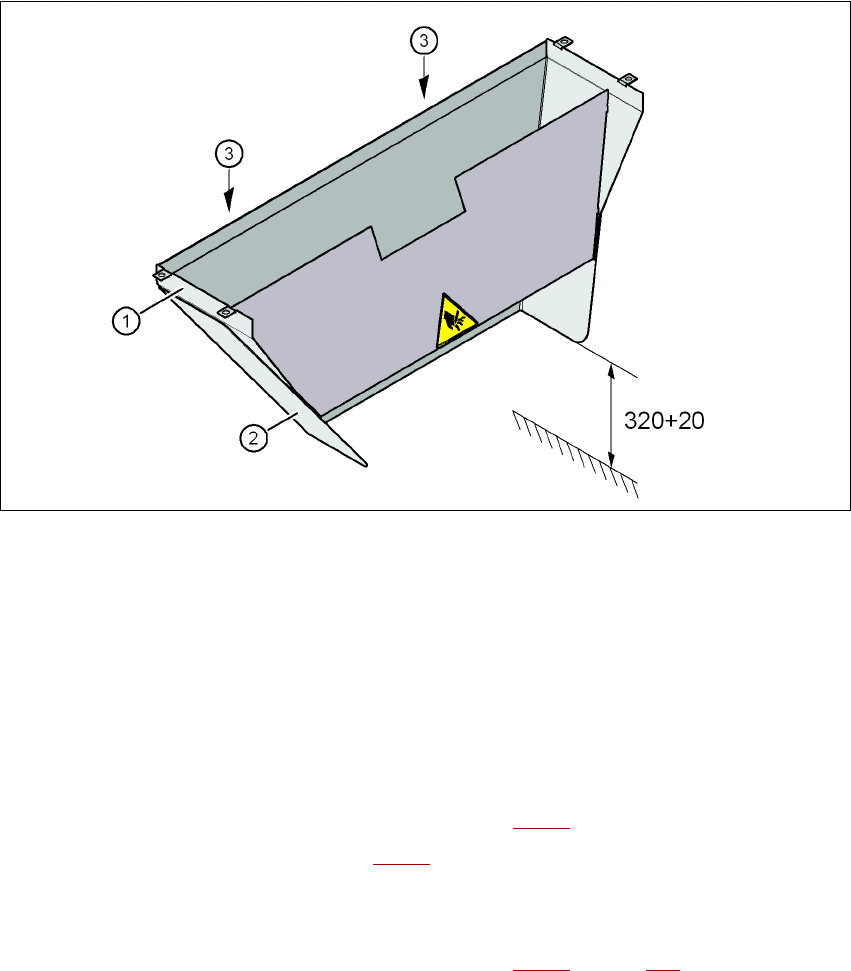

Fig. 4.5 - 1 Adaptarea lungimii jgheabului deşeurilor de bandă (seria X) - dimensiuni în milimetri
(1) Jgheabul deşeurilor de bandă
(2) Prelungitor
(3) Piuliţă hexagonală M4, DIN 985, 2 buc.
4.5.1.1 Unealtă
– Cheie fixă, mărimea 7
4.5.1.2 Reglarea jgheabului deşeurilor de bandă la înălţimea transportorului
de PCB-uri de 830 mm
→ Slăbiţi cele două piuliţe hexagonale M4 (poz. 3 în fig. 4.5 - 1).
→ Demontaţi prelungitorul (poz. 2 în fig. 4.5 - 1
).
4.5.1.3 Reglarea jgheabului deşeurilor de bandă la înălţimile transportorului
de PCB-uri de 900 mm - 950 mm
→ Slăbiţi cele două piuliţe hexagonale M4 (poz. 3 în fig. 4.5 - 1, pagina 286).
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Instalarea şi punerea în funcţiune
Ediţia 01/2011 Adaptarea canalului de ghidare a benzii goale la înălţimea componentelor
287
→ Ajustaţi prelungitorul (poz. 2 în fig. 4.5 - 1, pagina 286) astfel încât distanţa dintre muchia in-
ferioară şi sol să fie de maxim 320 mm + 20 mm (vezi fig. 4.5 - 1
, pagina 286).
4.6 Adaptarea canalului de ghidare a benzii goale la
înălţimea componentelor
Dacă se utilizează module de alimentare, care prelucrează benzi cu o înălţime a alveolei > 12 mm,
trebuie demontată tabla separatoare (poz. 1 în fig. 4.6 - 1
).
4

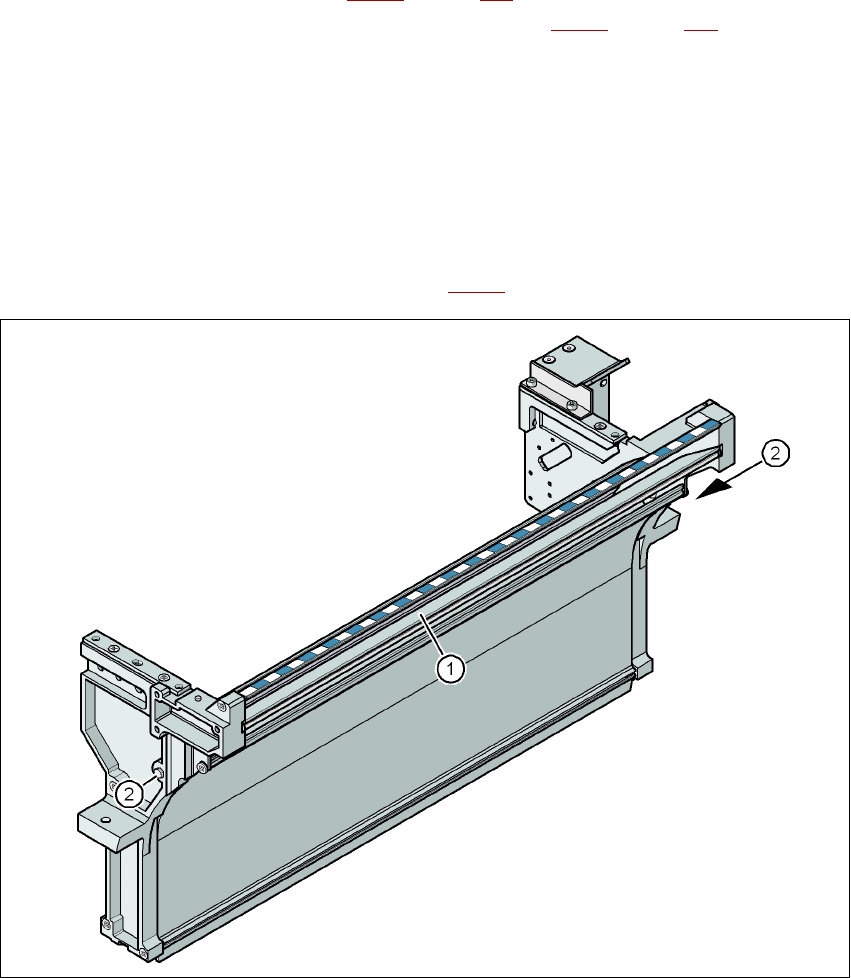

Fig. 4.6 - 1 Canalul de ghidare a benzii goale SIPLACE Seria X
(1) Tablă separatoare demontabilă pentru benzi > 12 mm
(2) Şurub DIN 93384 - M4x20, 2 buc.
Instrucţiuni de utilizare SIPLACE Seria X
Instalarea şi punerea în funcţiune Începând cu versiunea software SR.70x.xx
Adaptarea canalului de ghidare a benzii goale la înălţimea componentelor Ediţia 01/2011
288
4.6.1 Indicaţii de siguranţă
AVERTIZARE 4
→ Pentru demontarea tablei separatoare, opriţi automatul de la întrerupătorul general.
→ Deconectaţi automatul de la alimentarea electrică şi alimentarea cu aer comprimat.
→ Asiguraţi automatul împotriva reconectării în modul descris în secţiunea 2.10
, pagina 94.
→ Aşteptaţi până când presiunea de exploatare a dispozitivului de tăiere scade la 0 MPa.
→ Nu introduceţi mâinile în interiorul canalului de ghidare a benzii goale.
4.6.2 Demontarea tablei separatoare
→ Slăbiţi cele două şuruburi cu cap hexagonal (poz. 2 în fig. 4.6 - 1, pagina 287).
→ Extrageţi tabla separatoare (poz. 1 în fig. 4.6 - 1
, pagina 287).
