Instrucţiuni de utilizare SIPLACE Seria X
Sarcinile maşinii Începând cu versiunea software SR.70x.xx
Profilul personalului Ediţia 01/2011
294
5.1.3 Nivelul de operare "Service (client)"
5.1.3.1 Cursuri de instruire
O vedere de ansamblu asupra cursurilor de instruire găsiţi în secţiunea 1.3, pagina 30.
5.1.3.2 Sarcini
Sfera de activităţi a personalului de service cuprinde: 5
– Activităţi de întreţinere cuprinzătoare
– Înlocuirea pieselor de schimb
– Editarea datelor maşinii
– Calibrarea maşinii
5.1.4 Nivelul de operare "Programator"
5.1.4.1 Cursuri de instruire
O vedere de ansamblu asupra cursurilor de instruire găsiţi în secţiunea 1.3, pagina 30.
5.1.4.2 Sarcini
Programatorul are în sarcină următoarele activităţi: 5
–Pregătirea datelor CAD
– Generarea şi adaptarea (Teach) datelor de vizualizare
– Elaborarea programelor de plantare
– Implementarea noilor comenzi
–Întreţinerea datelor
– Salvarea datelor
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Elemente de comandă şi afişare
295
5.2 Elemente de comandă şi afişare
5.2.1 Poziţie
5

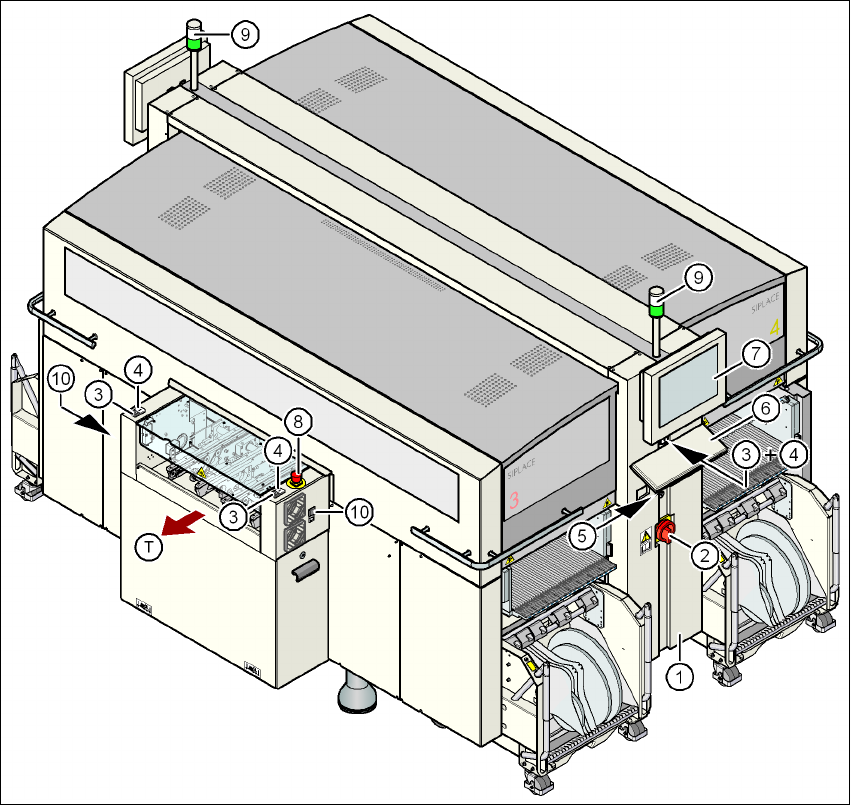

Fig. 5.2 - 1 Elemente de comandă şi afişare
(1) Panou de operare pe partea alimentării electrice (7) Ecran LCD
(2) Întrerupător general (8) Buton de OPRIRE URGENTĂ
(3) Buton de oprire (negru) (9) Lămpi de semnalizare
(4) Buton de pornire (alb) (10) Butoane pentru parcarea şi evacuarea
căruciorului cu componente
(5) Contor de componente
(6) Tastatură (T) Direcţia de transport a plăcilor cu circuite
Instrucţiuni de utilizare SIPLACE Seria X
Sarcinile maşinii Începând cu versiunea software SR.70x.xx
Elemente de comandă şi afişare Ediţia 01/2011
296
5.2.2 Descriere
Toate elementele de comandă sunt accesibile pentru persoane cu o înălţime de minim 1,40 m.
Întrerupătorul general 5
Întrerupătorul general serveşte pentru conectarea/deconectarea alimentării electrice a automatu-
lui.
AVERTIZARE
Chiar şi cu întrerupătorul general decuplat, anumite componente din interiorul automatului conduc
în continuare tensiuni care prezintă pericol de moarte. 5
Butonul de oprire 5
Cu acest buton puteţi întrerupe operaţia de plantare a automatului.
Butonul de pornire 5
Cu acest buton puteţi porni automatul după punerea în funcţiune, respectiv după remedierea unor
defecţiuni.
Butonul de OPRIRE URGENTĂ 5
În momentul apăsării, butonul de OPRIRE URGENTĂ se blochează în poziţie apăsată. Alimenta-
rea electrică a axelor portalurilor, cărucioarelor cu componente, benzilor transportoare şi dispozi-
tivelor de tăiere este întreruptă, iar alimentarea cu tensiune pentru axele stelelor de la capetele
de plantare este redusă. Butonul poate fi deblocat din nou prin rotire.
Contorul de componente 5
Contorul de componente indică numărul de componente prelucrate.
Ecranul LCD 5
Pe fiecare latură a automatului se află câte un monitor plat cu tehnologie LCD şi suprafaţa ecra-
nului sensibilă la atingere (ecran tactil).
Tastatura 5
Sub ecran este amplasată tastatura.
Lămpile de semnalizare 5
Succesiunea de culori a lămpilor de semnalizare este alb - verde. Acestea semnalizează stările
de funcţionare şi defecţiunile automatului.
