Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Pornirea liniei SIPLACE
303
5
Fig. 5.3 - 2 Schema logică pentru "Pornirea liniei SIPLACE"
Calculatorul staţiei
Pornire
Verificare configuraţie
(setare module alimentatoare)
Învăţare marcaje
Încărcarea datelor PCB-urilor
Acţionare buton de pornire
Aşteaptă executarea ciclului
de referinţă
Introducere PCB
Aşteaptă PCB-ul
Verificare echipare
(dacă masa este marcată cu roşu)
Eventual modificare
configuraţie pipete
Verificare pipete
Marcaje
OK?
Eroare
de pistă
Plantare
Verificare
configuraţie
Alimentare piste
Plantare
PLC pe banda de
evacuare
Text cursiv: Acţiune executată
sau semnalată de staţie
Da
Da
Nu
Nu
Date preliminare ale maşinii
Asistent descărcare
Sarcinile sistemului de
programare
Confirmare configuraţie la
asistenţii de descărcare
Instrucţiuni de utilizare SIPLACE Seria X
Sarcinile maşinii Începând cu versiunea software SR.70x.xx
Oprirea liniei SIPLACE Ediţia 01/2011
304
5.4 Oprirea liniei SIPLACE
ATENŢIE
Înainte de oprirea liniei, respectaţi în mod obligatoriu procedura descrisă în continuare. 5
5.4.1 Oprirea staţiilor
Pentru oprirea staţiei procedaţi după cum urmează:
Încheiaţi toate procesele de plantare, astfel încât să nu se mai afle nicio placă cu circuite în
maşină.
Verificaţi dacă axele Z ale tuturor capetelor de plantare se află în poziţia finală superioară.
Verificaţi dacă mai există componente la capetele de plantare şi îndepărtaţi-le dacă este ca-
zul.
Opriţi softul calculatorului staţiei din ecranul
Setări --> Setările maşinii --> Oprire maşină...
După ce s-a oprit calculatorul, deconectaţi staţia de la întrerupătorul general.
5.4.2 Terminarea aplicaţiei SIPLACE Pro (Windows)
În lista de meniuri a aplicaţiei SIPLACE Pro, accesaţi Obiect--> Terminare.
Închideţi toate celelalte programe care rulează pe calculator.
Accesaţi din meniul Start al sistemului Windows opţiunea Închidere.
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Interfaţa de operare
305
5.5 Interfaţa de operare
Interfaţa de operare este împărţită în zonele descrise în continuare.
Pentru exemplificare, puteţi vedea aici interfaţa de operare din ecranul "Producţie" al maşinii X4I.
5

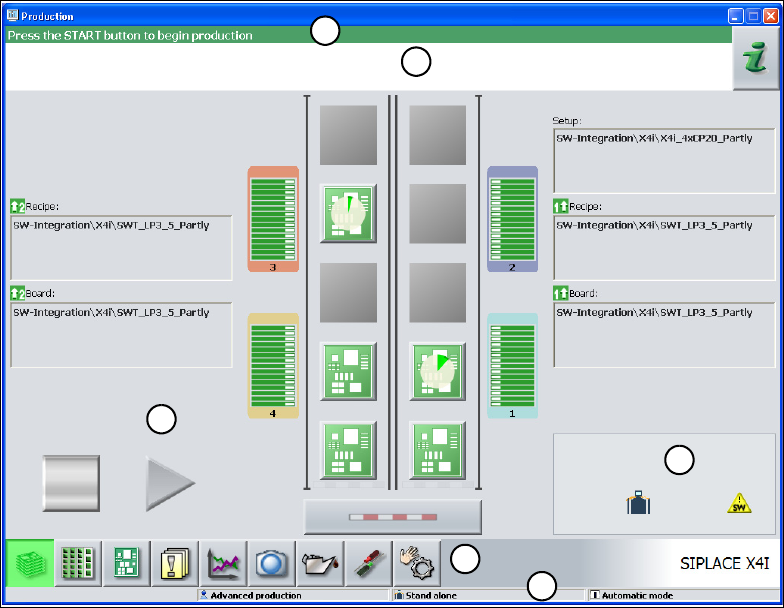

Fig. 5.5 - 1 Componentele interfeţei de operare în ecranul "Producţie" (exemplificat pentru SIPLACE X4I)
(1) Linia de titlu
(2) Câmpul de stare (indicatorul de stare şi erori)
(3) Zona de prelucrare / zona de afişare
(4) Bara de simboluri
(5) Linia de informaţii
(6) Afişarea configuraţiilor modificate şi a opţiunilor suplimentare, de exemplu regimul de citire a
codurilor de bare
5.5.1 Câmpul de stare
În câmpul de stare sunt afişate starea actuală a maşinii, ultima eroare apărută şi acţiunea de ne-
cesară.
În partea dreaptă a câmpului de stare sunt afişate următoarele simboluri, în funcţie de stare:
1
2
3
4
