Instrucţiuni de utilizare SIPLACE Seria X
Sarcinile maşinii Începând cu versiunea software SR.70x.xx
Interfaţa de operare Ediţia 01/2011
306

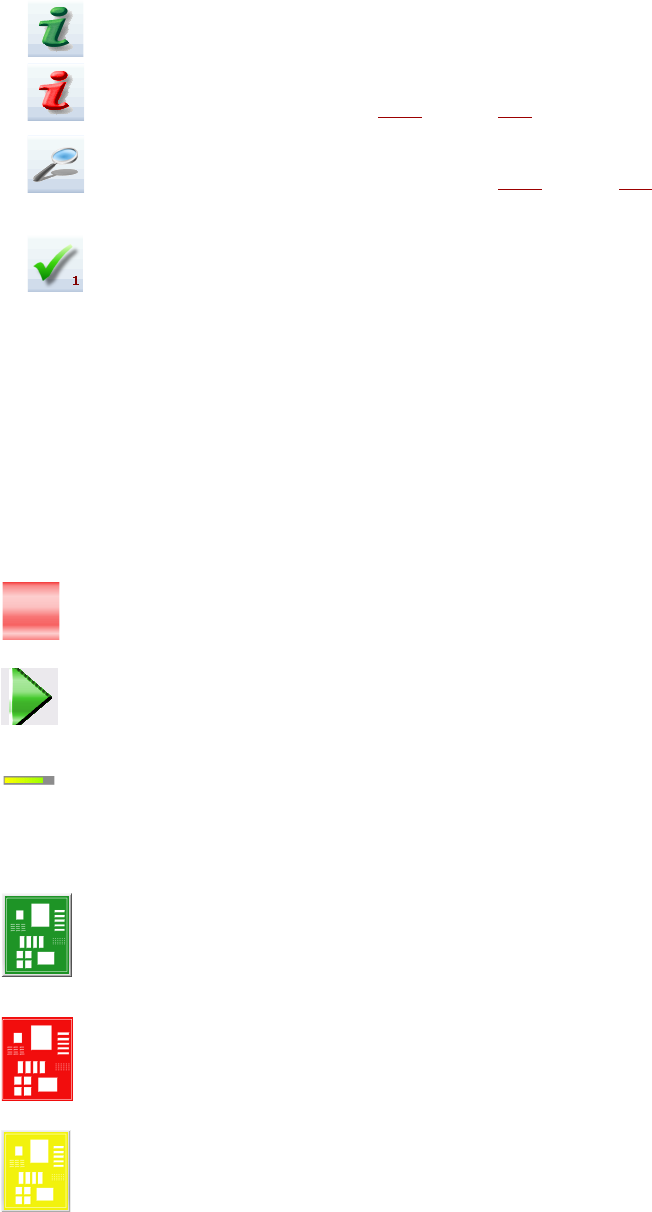

(verde) Activează asistenţa contextuală pentru ecranul curent. Toate elementele de comandă de
pe ecran sunt explicate pe scurt
(roşu) Activează sistemul de asistenţă, care afişează cauzele posibile ale erorii actuale şi măsurile
de remediere (vezi secţiunea 5.6.1
, pagina 313).
Deschide o fereastră de dialog în care sunt afişate sursa erorii, textul mesajului de eroare, precum
şi data şi ora apariţiei erorii (vezi secţiunea 5.6.1
, pagina 313). De aici poate fi apelată şi funcţia
de asistenţă pentru eroarea actuală.
Şterge eroarea actuală afişată din câmpul de stare.
5.5.2 Zona de afişare şi zona de prelucrare
În această zonă sunt afişate butoanele pentru reglarea/declanşarea funcţiilor, informaţii generale
despre placa cu circuite, configuraţie, lot şi alte indicaţii.
Prin obiecte animate şi marcate cu diverse culori sunt indicate procesele sau stările (de exemplu
Prelucrare, Locaţie goală etc.).
În ecranul "Producţie" (ecranul principal) sunt semnalizate anumite stări de funcţionare (Prelu-
crare, Eroare etc.).
Oprire prelucrare. Procesul actual de plantare este oprit.
Continuare prelucrare. Este pornită, respectiv reluată plantarea plăcilor cu circuite.
Bară de progres
Pentru fiecare placă cu circuite este indicat progresul actual al procesului de plantare.
Placă cu circuite în curs de prelucrare
Placa cu circuite este preluată de sistem şi se află în curs de prelucrare. Simbolul PCB-ului este
afişat sub forma unui buton de culoarea verde închis.
Prelucrare placă cu circuite întreruptă
Dacă prelucrare a fost întreruptă, simbolul PCB-ului este afişat în culoarea roşie.
Placa cu circuite necesită verificare
Dacă placa cu circuite se află pe banda de evacuare şi starea acestei plăci trebuie verificată de
operator, simbolul PCB-ului este afişat în culoarea galbenă.
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Interfaţa de operare
307

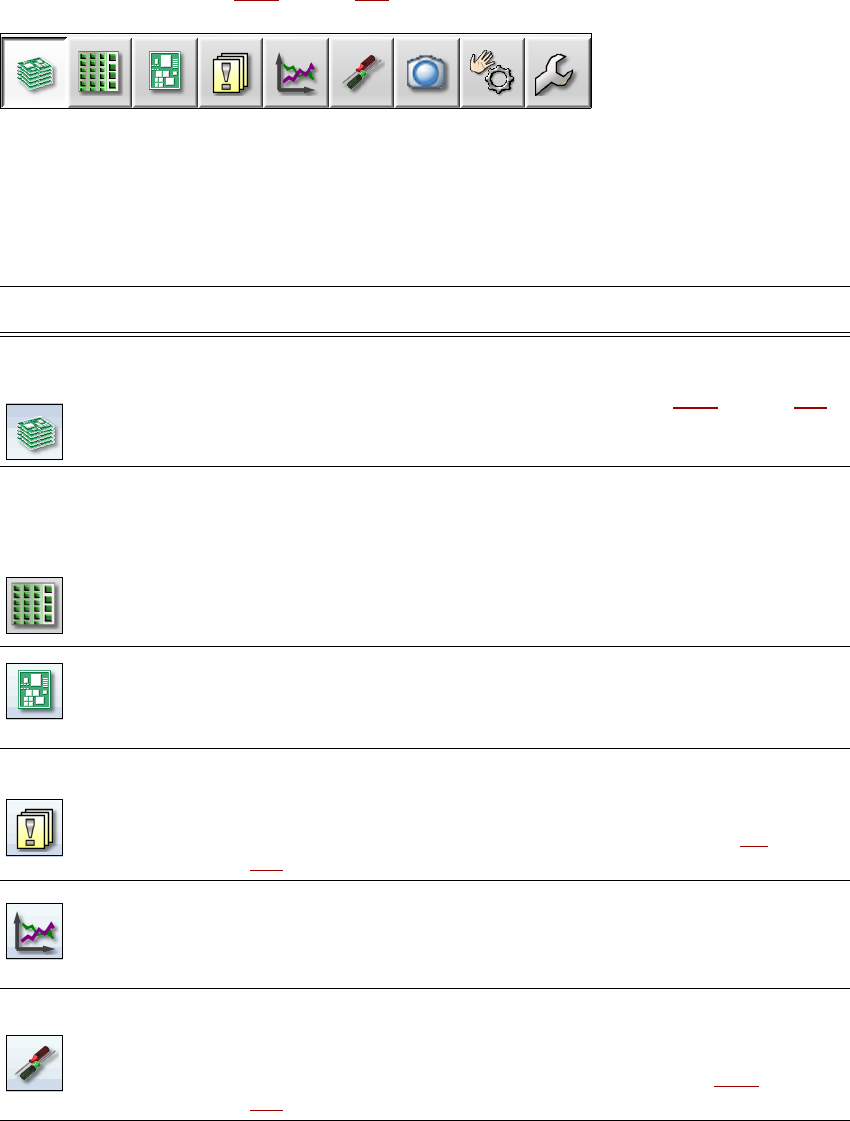

5.5.3 Bara de simboluri
Pe bara de simboluri se află butoanele corespunzătoare funcţiilor principale ale softului staţiei.
Cu ajutorul acestora puteţi comuta în alte ecrane ale interfeţei de operare şi de acolo puteţi utiliza
alte funcţii (vezi secţiunea 5.5.5
, pagina 310).
5
Fig. 5.5 - 2 Bara de simboluri
Butoanele variază în funcţie de configuraţie şi nivelul de operare setat. Unele ecrane sunt dispo-
nibile numai la nivele de operare mai înalte.
În tabelul următor este prezentată o descriere succintă a butoanelor şi funcţiilor principale.
5
Simbol Ecran Descriere
Producţie
(ecranul
principal)
Afişarea stării maşinii pentru cele mai frecvent executate sarcini în
timpul producţiei.
Indicarea stărilor de funcţionare, vezi secţiunea 5.5.2
, pagina 306.
Afişarea locaţiilor, denumirii configuraţiei, denumirii lotului, modifică-
rilor configuraţiei şi opţiunilor suplimentare.
Transportoare,
componente şi
pipete
Configuraţia poate fi apelată individual pentru fiecare dintre cele 4
locaţii.
Verificarea configuraţiei transportoarelor, componentelor şi pipete-
lor.
Învăţarea formelor carcaselor şi a formelor alveolelor cu componen-
te.
Afişarea controlului nivelului de umplere.
Plăci cu circuite Afişarea plăcilor cu circuite şi a listei poziţiilor de plantare.
Verificarea şi reglarea plăcilor cu circuite şi a componentelor.
Învăţarea marcajelor.
Mesaje Afişarea mesajelor referitoare la evenimentele actuale şi anterioare.
Mesajele sunt diferenţiate în funcţie de tipul lor. Poate fi apelat un
tabel pentru erori de pistă, erori de transport, erori ale maşinii, erori
generale şi mesaje de eroare înlănţuite (vezi secţiunea 5.6
, pagina
312
).
Statistică Afişarea statisticilor referitoare la capacitate, calitate şi materialul
rebutat. Afişarea capacităţii maşinii şi a plăcilor cu circuite.
Pornirea sistemului OIS (Operator Information System); pentru infor-
maţii detaliate, vezi documentaţia OIS.
Setări Cuprinde toate setările şi opţiunile.
Setarea nivelului de operare, a limbii şi a interfeţei de operare.
Afişarea şi modificarea setărilor maşinii, setărilor utilizatorului, opţi-
unilor maşinii şi a opţiunilor software, vezi secţiunea 5.5.5
, pagina
310
.
Instrucţiuni de utilizare SIPLACE Seria X
Sarcinile maşinii Începând cu versiunea software SR.70x.xx
Interfaţa de operare Ediţia 01/2011
308
5.5.4 Operarea softului staţiei în cadrul ecranelor
Majoritatea ecranelor care pot fi apelate cu ajutorul barei de simboluri (vezi secţiunea 5.5.3, pa-
gina 307
) prezintă în partea dreaptă a interfeţei de operare o bară de simboluri suplimentară ver-
ticală pentru subecrane şi funcţii.
INDICAŢIE
O descriere detaliată a fiecărei funcţii găsiţi în cadrul funcţiei de asistenţă on-line. 5
Exemplu: Ecranul "Transportoare, componente şi pipete"
Clicaţi pe opţiunea "Transportoare, componente şi pipete" de pe bara de simboluri.
Se deschide următorul ecran:

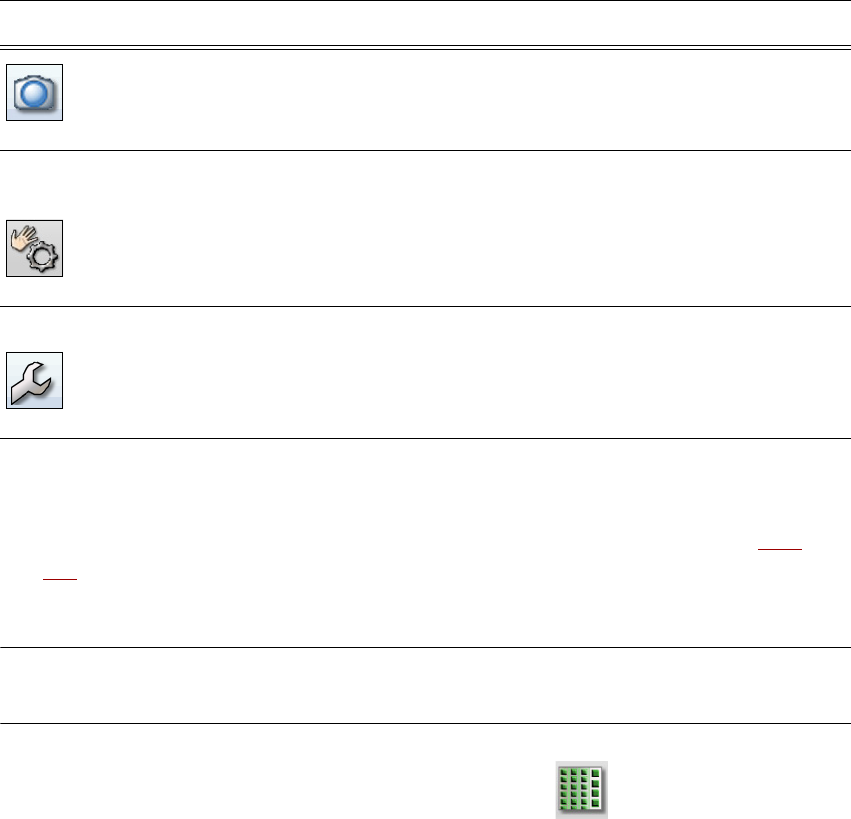

Imagine în
direct a plantării
Afişarea în direct a imaginilor primite de la diversele camere.
Numai de la nivelul de operare "Producţie avansată" în sus:
Afişarea şi memorarea fotografiilor Vision-Dump.
Verificare sen-
zori şi funcţii
Cuprinde informaţii şi funcţii pentru testare şi diagnosticare.
Setarea modului de funcţionare a butonului de pornire al maşinii.
Disponibil numai de la nivelul de operare "Producţie avansată" în sus:
Ciclu de referinţă complet, testarea funcţiilor capului C&P20A.
Funcţii individuale şi cicluri de lungă durată. Fiecare portal este
acţionat individual.
Service Instrumente de service.
Disponibile numai de la nivelul de operare "Service (client)" în sus.
Reglarea şi calibrarea plantatorului de componente electronice
SIPLACE, descărcarea versiunilor software înglobate, calibrarea şi
configurarea întregii maşini.
Simbol Ecran Descriere
