5.6.1 Afişarea informaţiilor referitoare la alarma actuală

Pentru a afişa informaţiile referitoare la alarma actuală, trebuie activat sistemul de asistenţă al

calculatorului staţiei prin clicare pe simbolul . Se deschide fereastra principală a sistemului

de asistenţă cu informaţiile referitoare la alarmă. Informaţiile sunt raportate la alarma actual afi-

şată, de la care a fost apelată funcţia de asistenţă.

Dacă o alarmă a fost înlăturată şi remedierea este detectată automat de maşină, alarma va fi

ştearsă automat din câmpul de stare.

Dacă remedierea nu este detectată automat, alarma poate fi ştearsă manual din câmpul de stare.

Pentru aceasta, clicaţi pe simbolul . Mesajul de alarmă nu va mai fi afişat în câmpul de

stare.

5.6.2 Afişarea informaţiilor referitoare la alarma selectată

 Clicaţi pe butonul (1) de pe bara de simboluri.

Vor fi listate toate alarmele apărute.

 Clicaţi pe butonul "Afişaţi mesajele înregistrate" (2).

 Clicaţi pe lista alarmelor (3) din structura meniului, pentru a deschide mesajele de alarmă de-

taliate.

. 5

Fig. 5.6 - 2 Exemplu: Lista alarmelor (exemplificat pentru SIPLACE X4I)

Instrucţiuni de utilizare SIPLACE Seria X

Sarcinile maşinii Începând cu versiunea software SR.70x.xx

Informaţii referitoare la alarme şi asistenţă on-line Ediţia 01/2011

314

 Selectaţi din lista alarmelor mesajul de alarmă despre care doriţi să aflaţi informaţii.

 Clicaţi pe butonul "Afişare text de asistenţă" (4), pentru a afişa informaţiile.

Informaţiile despre o altă alarmă pot fi căutate şi afişate cu ajutorul indexului sistemului de asis-

tenţă (5), prin specificarea numărului alarmei.

5.6.3 Semnificaţia culorilor folosite în informaţiile alarmelor din asistenţa on-line

5.6.4 Asistenţă on-line contextuală

Pentru a afişa informaţiile referitoare la ecranul actual, trebuie activat sistemul de asistenţă al

calculatorului staţiei prin clicare pe simbolul . Se deschide fereastra principală a sistemului

de asistenţă cu informaţiile referitoare la alarmă. Informaţiile sunt raportate la ecranul actual afi-

şat, de la care a fost apelată funcţia de asistenţă. Prin intermediul cuprinsului, indexului şi al func-

ţiilor de căutare puteţi obţine întregul conţinut al asistenţei on-line.

Marcaj text Semnificaţie

Text roşunumărul alarmei şi mesajul de alarmă

Text negru cauza sau cauzele posibile ale alarmei

Text verde indicaţii pentru înlăturarea alarmei

Text albastru subliniat apelarea unor informaţii suplimentare

Instrucţiuni de utilizare SIPLACE Seria X

Începând cu versiunea software SR.70x.xx Sarcinile maşinii

Ediţia 01/2011 Indicaţiile de stare ale lămpilor semnalizatoare

315

5.7 Indicaţiile de stare ale lămpilor semnalizatoare

Lămpile de semnalizare semnalizează stările de funcţionare şi defecţiunile automatului.

5.7.1 Descrierea funcţionării

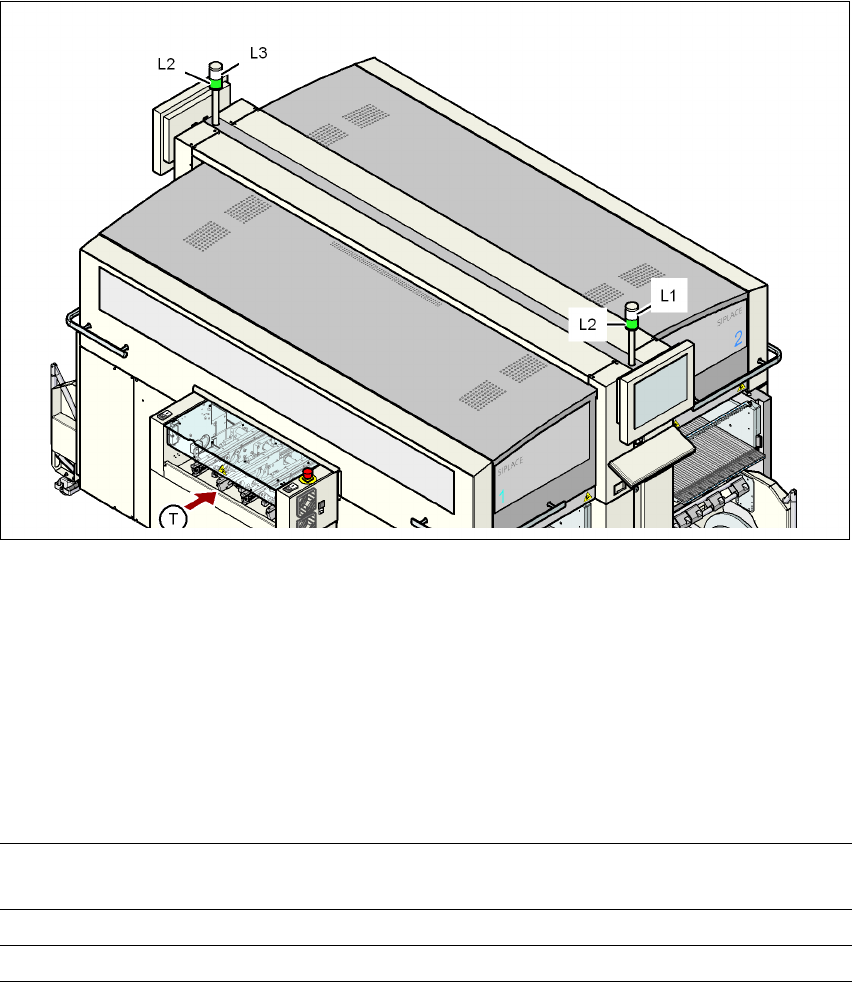

Fig. 5.7 - 1 Lămpi de semnalizare pentru stările de funcţionare

L1 Lampă de semnalizare albă, dreapta

L2 Lampă de semnalizare verde, ambele lămpi sunt conectate în paralel

L3 Lampă de semnalizare albă, stânga

T Direcţia de transport a PCB-urilor

5.7.2 Frecvenţe de semnalizare

Semnalizare normală Lampa de semnalizare verde: stinsă 700 ms, aprinsă 700 ms

Lampa de semnalizare albă: stinsă 500 ms, aprinsă 500 ms

Semnalizare lentă Aprinsă 100 ms, stinsă 1000 ms

Semnalizare rapidă Aprinsă 100 ms, stinsă 200 ms
