Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Montarea modulelor alimentatoare
327
5.10 Montarea modulelor alimentatoare
5.10.1 Indicaţii privind manevrarea modulelor alimentatoare
Modulele alimentatoare sunt dispozitive de precizie. Prin urmare, manevraţi cu grijă modulele ali-
mentatoare.
→ Evitaţi coliziunea modulelor alimentatoare cu orice obstacole.
→ Nu lăsaţi modulele alimentatoare să cadă pe podea.
→ Folosiţi pentru întreţinere numai instrumente adecvate.
5.10.2 Extragerea modulelor alimentatoare X din masa componentelor
5

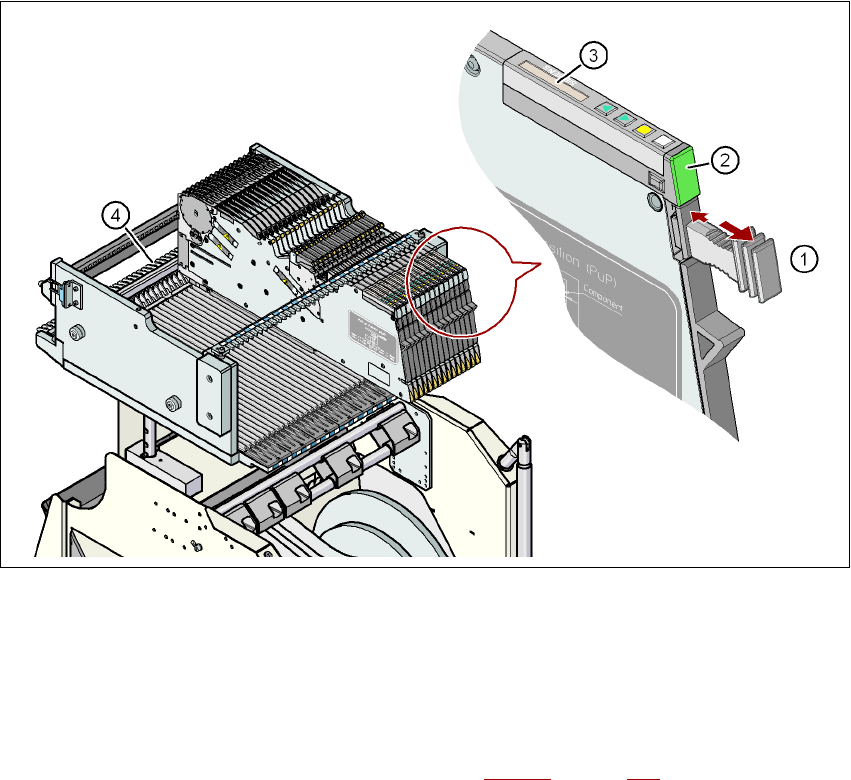

Fig. 5.10 - 1 Extragerea modulelor alimentatoare X din masa componentelor
(1) Mâner de extragere
(2) Indicator de stare
(3) Ecran LCD
(4) Clichet pentru blocarea modulelor alimentatoare X
5
În stare operaţională, indicatorul de stare (poz. 2 în fig. 5.10 - 1, pagina 327) este aprins în culoa-
rea verde, dacă modulul alimentator X este inclus în configuraţia actuală. Dacă modulul alimen-
tator nu este inclus în configuraţia actuală, indicatorul de stare rămâne stins.
Instrucţiuni de utilizare SIPLACE Seria X
Sarcinile maşinii Începând cu versiunea software SR.70x.xx
Montarea modulelor alimentatoare Ediţia 01/2011
328
Modulul alimentator X este blocat la masa componentelor printr-un clichet şi nu poate fi scos. Da-
că doriţi să extrageţi module alimentatoare din masa componentelor, procedaţi după cum urmea-
ză:
→ Apăsaţi mânerul de extragere (poz. 1 în fig. 5.10 - 1
, pagina 327). Mânerul de extragere
sare afară şi indicatorul de stare se stinge.
→ Aşteptaţi circa 1 secundă, până când mecanismul de blocare (poz. 4 în fig. 5.10 - 1
, pa-
gina 327
) eliberează modulul alimentator.
→ Extrageţi modulul alimentator din masa componentelor apucându-l de mânerul de extra-
gere. Dacă aşteptaţi mai mult de cca. 5 s, modulul alimentator va fi blocat din nou. Indi-
catorul de stare se aprinde în culoarea roşie şi pe ecranul LCD (poz. 3 în fig. 5.10 - 1
,
pagina 327
) apare mesajul "Handle --->>" [Mâner --->>].
→ Reintroduceţi mânerul de extragere la loc. Dacă modulul alimentator X este inclus în con-
figuraţia actuală, indicatorul de stare se aprinde în culoarea verde şi pe ecranul LCD sunt
afişate din nou numărul pistei şi pasul.
→ Apăsaţi din nou mânerul de extragere (poz. 1 în fig. 5.10 - 1
, pagina 327) şi extrageţi
acum modulul alimentator din masa componentelor.
5.10.3 Introducerea modulului alimentator X în căruciorul cu componente
5.10.3.1 Verificarea modulului alimentator X înaintea introducerii
Verificaţi următoarele aspecte, înainte de a introduce un modul alimentator în masa componen-
telor:
→ Modulul alimentator trebuie să fie într-o stare ireproşabilă.
→ Verificaţi, printr-o atingere uşoară, dacă balansierul foliei de acoperire (poz. 2 în fig. 5.10
- 2, pagina 329) nu este înţepenit.
→ Controlaţi dacă există componente desprinse în zona cadrului de preluare (poz. 3 în fig.
5.10 - 2
, pagina 329).
INDICAŢIE 5
Goliţi compartimentul de eliminare a componentelor (poz. 5 în fig.5.10 - 2
, pagina 329), îna-
inte de a scutura componentele din modulul alimentator.
→ Împingeţi puţin înainte pârghia (poz. 4 în fig. 5.10 - 2
, pagina 329) pentru a deschide ca-
drul de preluare (poz. 3 în fig. 5.10 - 2
, pagina 329). Cadrul de preluare se va ridica puţin.
INDICAŢIE 5
Nu acţionaţi pârghia atunci când este introdusă o bandă. Folia de acoperire tensionată va
transporta banda mai departe şi va elibera componentele.
→ Eliminaţi componentele desprinse de sub cadrul de preluare.
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Montarea modulelor alimentatoare
329
→ Închideţi cadrul de preluare (poz. 3 în fig. 5.10 - 2) împingând înapoi pârghia (poz. 4 în
fig. 5.10 - 2
).
→ Îndepărtaţi componentele desprinse de pe masa componentelor cu o pensulă sau un as-
pirator cu duză corespunzătoare.
INDICAŢIE 5
Dacă banda este deja introdusă, tăiaţi-o la nivelul muchiei anterioare a modulului alimentator.
→ Dacă mânerul de extragere (poz. 1) este încă afară, introduceţi-l la loc.
5
Fig. 5.10 - 2 Verificarea modulului alimentator X înaintea introducerii
(1) Mâner de extragere
(2) Balansierul foliei de acoperire
(3) Cadru de preluare
(4) Pârghie pentru ridicarea şi cuplarea cadrului de preluare
(5) Compartiment de eliminare a componentelor
