Instruc ţ iuni de utilizare SIPLACE Seria X Sarcinile ma ş inii Începând cu versiunea software SR.70x.xx Montarea modulelor alimentatoare Edi ţ ia 01/2011 334 → Împinge ţ i pârghia (poz. 5 în fig. 5.10 - 5 , pagina 333 )…
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Montarea modulelor alimentatoare
333
5

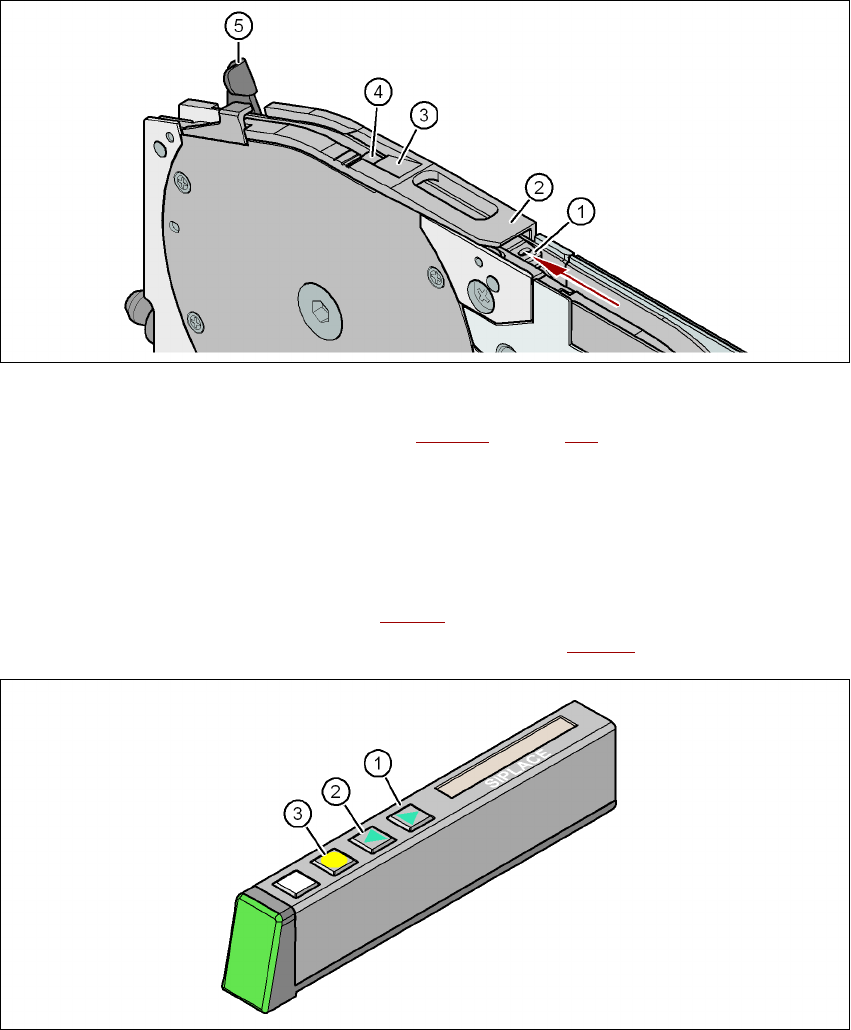

Fig. 5.10 - 5 Cadrul de preluare al modulului alimentator de bandă
(1) Suport de bandă, amovibil (vezi secţiunea 5.10.4.4, pagina 335)
(2) Cadru de preluare
(3) Muchie de tragere pentru folia de acoperire
(4) Zonă de preluare a componentelor
(5) Pârghie pentru ridicarea şi blocarea cadrului de preluare
→ Apăsaţi butonul ÎNAINTE (poz. 1 în fig. 5.10 - 6
) de la panoul de operare, până când îndoitura
foliei de acoperire ajunge în zona de preluare (poz. 4 în fig. 5.10 - 5
) a componentelor.
5
Fig. 5.10 - 6 Panoul de operare al modulului alimentator
(1) Butonul ÎNAINTE pentru transportarea înainte a benzii
(2) Butonul ÎNAPOI pentru transportarea înapoi a benzii
(3) Butonul FOLIE pentru tensionarea foliei de acoperire
Instrucţiuni de utilizare SIPLACE Seria X
Sarcinile maşinii Începând cu versiunea software SR.70x.xx
Montarea modulelor alimentatoare Ediţia 01/2011
334
→ Împingeţi pârghia (poz. 5 în fig. 5.10 - 5, pagina 333) înainte, pentru a ridica cadrul de prelu-
are (poz. 2 în fig. 5.10 - 5
, pagina 333) în prima poziţie de blocare.
→ Extrageţi folia de acoperire trăgând-o lateral de-a lungul cadrului de preluare, către înainte şi
pe sub cadrul de preluare.
→ Răsfrângeţi folia de acoperire înapoi, până când se aşează pe muchia de tragere (poz. 3 în
fig. 5.10 - 5
, pagina 333).
INDICAŢIE 5
Coborâţi cadrul de preluare numai după ce folia de acoperire este aşezată pe muchia de tra-
gere.
→ Rabataţi înapoi pârghia (poz. 5 în fig. 5.10 - 5
, pagina 333) pentru a coborî cadrul de preluare.
→ Trageţi mai departe folia de acoperire peste balansierul foliei de acoperire (poz. 2 în fig. 5.10
- 7), până la rolele de presare a foliei de acoperire (poz. 1 în fig. 5.10 - 7).
5

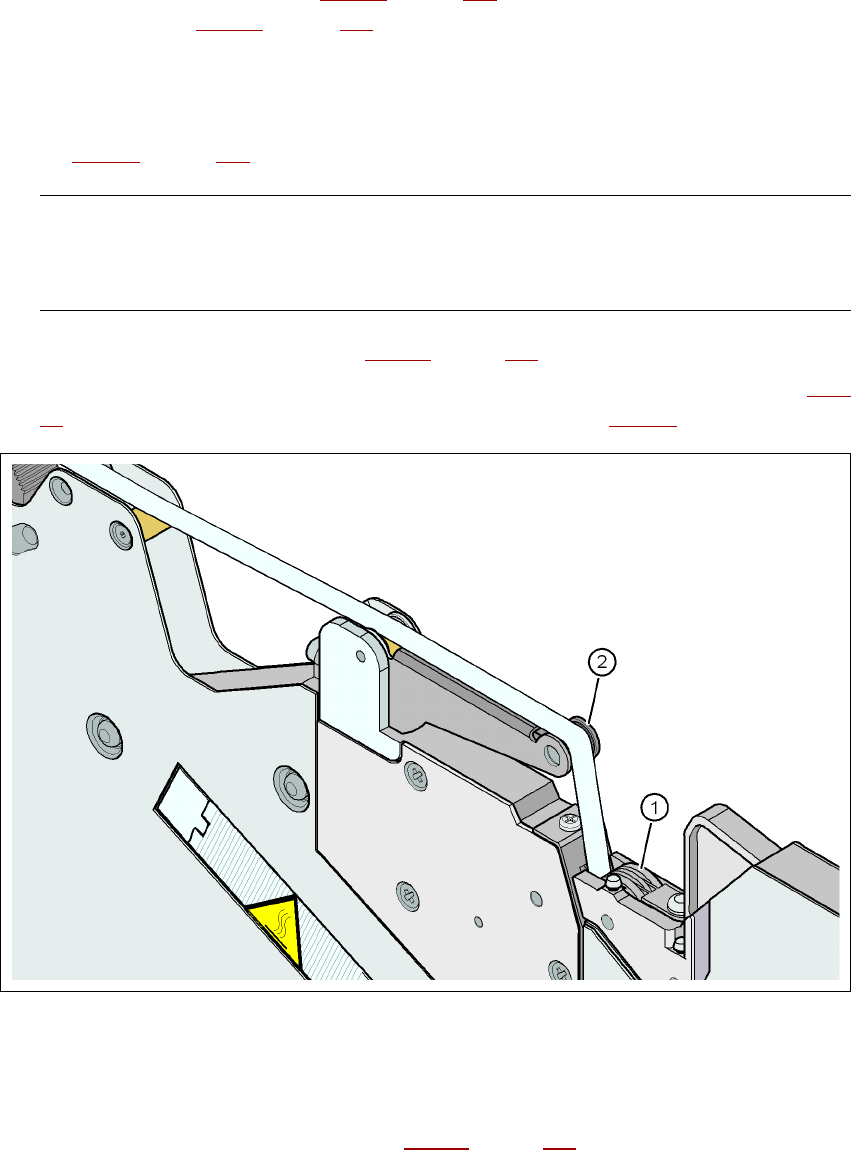

Fig. 5.10 - 7 Tragerea foliei de acoperire la rolele de presare a foliei de acoperire
(1) Role de presare a foliei de acoperire
(2) Folie de acoperire
→Ţineţi apăsat butonul FOLIE (poz. 3 în fig. 5.10 - 6
, pagina 333) de la panoul de operare, până
când folia este tensionată. Balansierul foliei de acoperire se înclină în jos şi opreşte motorul
de acţionare.
→ Retezaţi banda la nivelul capătului anterior al modulului alimentator.
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Montarea modulelor alimentatoare
335
5.10.4.4 Suportul de bandă pentru modulul alimentator de bandă X de 8 mm
5

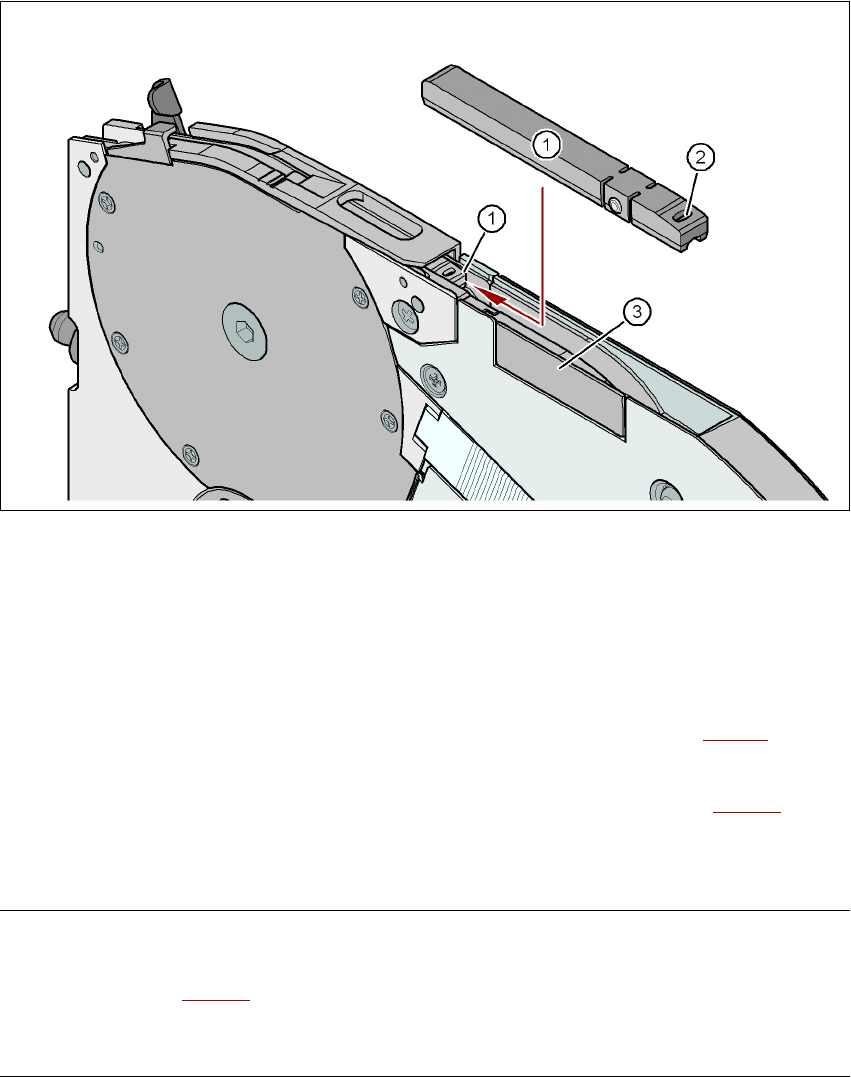

Fig. 5.10 - 8 Modulul alimentator X de 8 mm - suportul de bandă şi senzorul de îmbinare
(1) Suport de bandă, amovibil
(2) Orificiu oval în suportul de bandă
(3) Locul de montare a senzorului de îmbinare
Modulul alimentator X de 8 mm este echipat cu un suport de bandă (poz. 1 în fig. 5.10 - 8
). Acesta
poate fi demontat uşor, dacă este cazul.
→ Introduceţi lama unei şurubelniţe de ceasornicar în orificiul oval (poz. 2 în fig. 5.10 - 8
) al su-
portului de bandă şi extrageţi suportul de bandă în sens opus celui de transport al benzii.
→ La introducerea suportului de bandă, aveţi grijă ca acesta să se cupleze în poziţia sa nominală.
INDICAŢIE 5
În cazul componentelor cu dimensiunea 0402 sau mai mici, introduceţi întotdeauna suportul de
bandă (poz. 1 în fig. 5.10 - 8
) în modulul alimentator X de 8 mm. Veţi obţine astfel o înălţime de
preluare Z constantă şi veţi reduce în plus la minim timpul necesar corecţiilor înălţimii de prelu-
are.
