Instruc ţ iuni de utilizare SIPLACE Seria X Sarcinile ma ş inii Începând cu versiunea software SR.70x.xx Evitarea erorilor de pist ă Edi ţ ia 01/2011 342 5.13.3 Sistemul de coordonate al componentelor ş i unghiul de prel…
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Evitarea erorilor de pistă
341
5.13 Evitarea erorilor de pistă
5.13.1 Aspecte generale
→ Aveţi grijă ca zonele modulelor alimentatoare să fie curate şi să nu existe componente libere
în zona de combinare, respectiv sub modulele alimentatoare.
→ Alimentaţi cu componente la timp.
→ Îmbinaţi benzile la timp. De regulă, aceasta înseamnă să pregătiţi materialul de îmbinare
când mai sunt cca. 1,5 m de bandă pe rolă.
→ Manevraţi cu atenţie modulele alimentatoare, atunci când le introduceţi în masa componen-
telor sau le extrageţi din aceasta, deoarece este vorba despre dispozitive de precizie.
→ Coborâţi cadrul de preluare la modulele alimentatoare X, deoarece acesta poate fi deteriorat
uşor în poziţie ridicată.
INDICAŢIE 5
Un cadru de preluare ridicat conduce la o deteriorare sesizabilă a calităţii preluării.
→ Verificaţi la modulele alimentatoare dacă poziţia de preluare a componentelor este reglată
corect.
5.13.2 Evitarea erorilor de pistă la containerul pentru role
→ Introduceţi corect tablele separatoare (vezi fig. 5.9 - 3, pagina 326).
Instrucţiuni de utilizare SIPLACE Seria X
Sarcinile maşinii Începând cu versiunea software SR.70x.xx
Evitarea erorilor de pistă Ediţia 01/2011
342
5.13.3 Sistemul de coordonate al componentelor şi unghiul de preluare
5

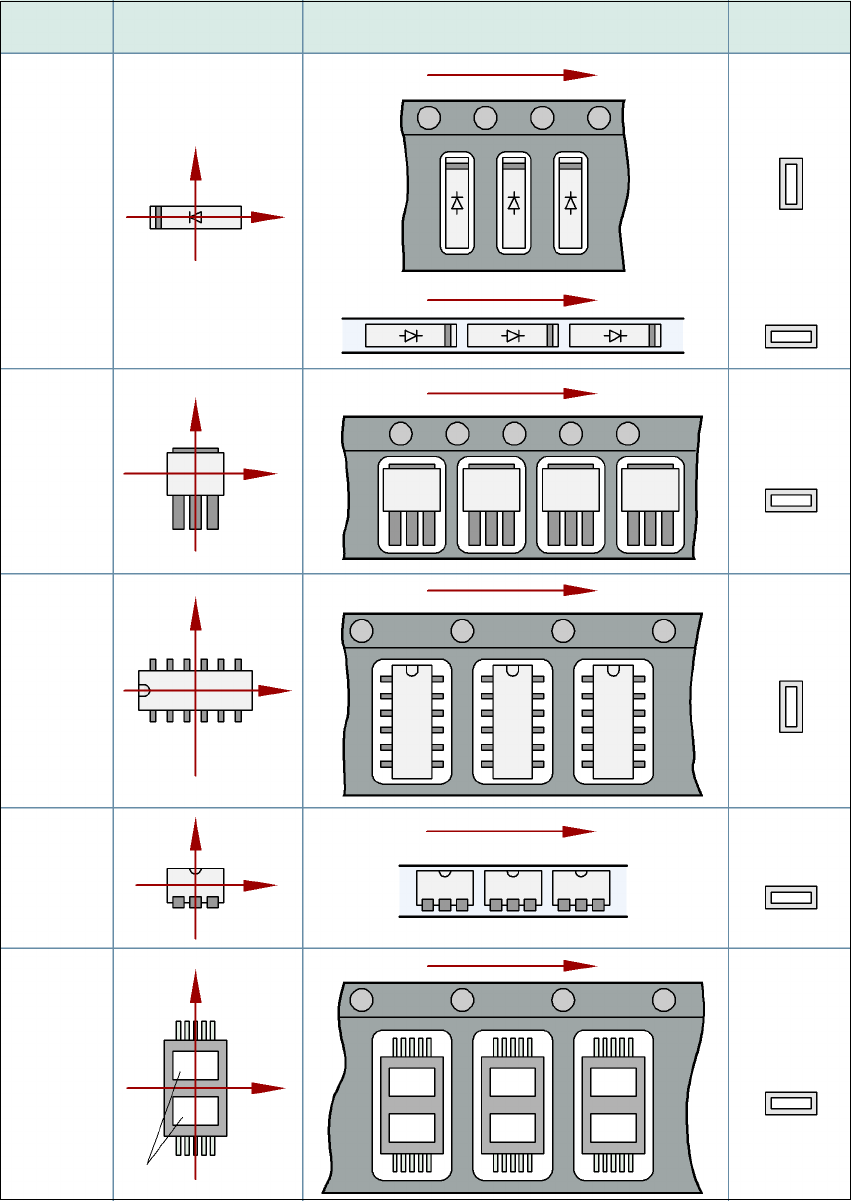

Fig. 5.13 - 1 Poziţia componentei şi unghiul ei de preluare
Componentă
specială
Magazie tip
bară:
Componente
de tip cip
polarizat
0402
2220
Anodul trebuie să fie
orientat către axa X
pozitivă.
Tipul
carcasei
Poziţia descriptivă
de 0°
Poziţia în alimentator
Unghi de preluare/
unghiul pipetei
Bandă:
SOT 23
Magazie
tip bară:
Bandă:
Bandă:
SO-IC
DIL-IC
SOT 194
Bandă:
Orificii
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Aprovizionarea cu componente
343
5.14 Aprovizionarea cu componente
Informaţii referitoare la aprovizionarea cu componente cu sau fără coduri de bare găsiţi în asis-
tenţa on-line.
→ În cazul modulelor alimentatoare de bandă, aveţi grijă să îmbinaţi întotdeauna la timp o bandă
nouă, astfel încât modulele alimentatoare să nu se golească niciodată.
→ Nu îmbinaţi însă benzile nici prea devreme, deoarece atunci când înfăşuraţi capătul benzi
vechi pe rola nouă după îmbinare, se poate întâmpla ca rola noii benzi să se umple excesiv,
banda să alunece de pe rolă şi să se agaţe. Într-o astfel de situaţie s-ar ajunge la erori de
preluare şi perioade mari de repaus.
