Instruc ţ iuni de utilizare SIPLACE Seria X Sarcinile ma ş inii Începând cu versiunea software SR.70x.xx Parcarea ş i evacuarea c ă rucior ului cu componente Edi ţ ia 01/2011 346 → Ave ţ i în vedere faptul c ă un c ă ruc…
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Parcarea şi evacuarea căruciorului cu componente
345
Conceptul de siguranţă pentru schimbarea căruciorului cu componente prevede ca operatorul să
apese un buton (poz. 1, 2, 3 sau 4 în fig. 5.15 - 1
, pagina 344) de pe partea de intrare sau ieşire
a automatului, în vederea parcării sau evacuării căruciorului cu componente. Se garantează astfel
faptul că operatorul va fi poziţionat întotdeauna lateral faţă de automat în timpul procesului de par-
care sau evacuare. În plus, parcarea căruciorului cu componente este posibilă numai cu capotele
de protecţie închise.
5.15.2 Evacuarea căruciorului cu componente
→Ţineţi apăsat unul dintre butoanele de pe partea de intrare sau de ieşire a automatului (poz.
1, 2, 3 sau 4 în fig. 5.15 - 1
, pagina 344), până când căruciorul cu componente este evacuat.
→ Rabataţi ambele mânere în sus (poz. 1 în fig. 5.15 - 2
).
5
Fig. 5.15 - 2 Căruciorul cu componente - rabatarea mânerelor în sus în vederea împingerii
→ Extrageţi căruciorul cu componente din automat trăgând cu ambele mâini de mânere.
5.15.3 Indicaţii de siguranţă pentru deplasarea căruciorului cu componente
AVERTIZARE
Pentru evitarea accidentelor, respectaţi cu stricteţe următoarele reguli atunci când deplasaţi
căruciorul cu componente.
→ Apucaţi întotdeauna căruciorul cu componente cu ambele mâini de mânere, atunci când doriţi
să-l deplasaţi.
Instrucţiuni de utilizare SIPLACE Seria X
Sarcinile maşinii Începând cu versiunea software SR.70x.xx
Parcarea şi evacuarea căruciorului cu componente Ediţia 01/2011
346
→ Aveţi în vedere faptul că un cărucior cu componente umplut complet cu module alimentatoare
se poate răsturna în lateral sau înainte deja de la o înclinare de cca. 20°.
→ Aveţi grijă ca suprafaţa pe care deplasaţi căruciorul să aibă în orice caz o înclinaţie mai mică.
→ Aveţi grijă să nu intraţi în coliziune cu obstacole. La o anumită viteză, căruciorul se poate răs-
turna înainte.
5.15.4 Parcarea căruciorului cu componente
5

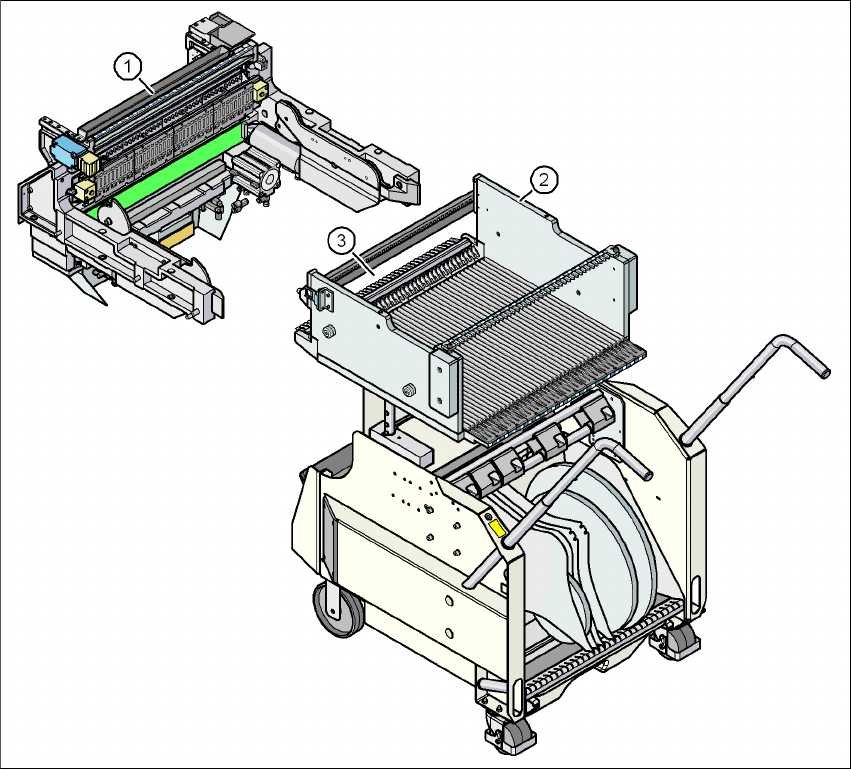

Fig. 5.15 - 3 Căruciorul cu componente şi dispozitivul de tracţiune a căruciorului cu componente, SIPLACE Seria X
(1) Dispozitiv de tracţiune a căruciorului cu componente, SIPLACE Seria X
(2) Cărucior cu componente, SIPLACE Seria X
(3) Clichete de blocare
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Parcarea şi evacuarea căruciorului cu componente
347
ATENŢIE 5
Fiţi atenţi atunci când introduceţi căruciorul cu componente în automat şi nu loviţi clichetele de
blocare (poz. 3 în fig. 5.15 - 3, pagina 346) de obstacole.
INDICAŢIE 5
Retezaţi benzile la nivel cu capătul anterior al modulelor alimentatoare X, înainte de parcarea
căruciorului cu componente al seriei X.
ATENŢIE 5
Asiguraţi-vă că poziţia capului de plantare se află în afara zonei de deplasare a căruciorului cu
componente.
→ Împingeţi cu atenţie căruciorul cu componente până la oprire în automat.
INDICAŢIE 5
Închideţi capotele de protecţie, deoarece parcarea este posibilă numai cu capotele de protecţie
închise.
→Ţineţi apăsat butonul corespunzător de pe partea de intrare sau de ieşire a automatului (poz.
1, 2, 3 sau 4 în fig. 5.15 - 1
, pagina 344), până când căruciorul cu componente este parcat
complet.
→ Împingeţi manşonul (poz. 1 în fig. 5.15 - 4
, pagina 348) de la ambele mânere în sus şi rabataţi
mânerul în jos (poz. 2 în fig. 5.15 - 4
, pagina 348).
